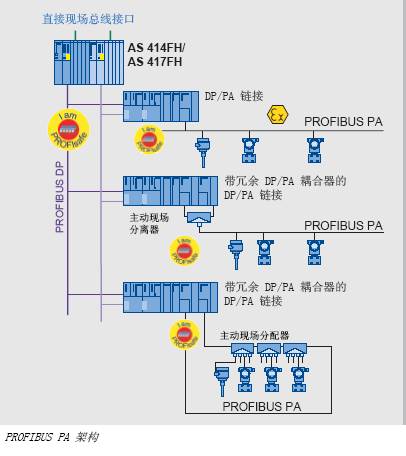

西门子的过程控制系统PCS 7支持多种PROFIBUS PA网络拓扑结构，可以满足工业过程对可靠性和安全性的不同要求，如图所示。

　　1 单耦合器的线性拓扑结构
　　PROFIBUS PA 网段与本安型的DP/PA耦合器链接（PA网段可以工作在Ex zone 1）或者与DP/PA耦合器FDC 157-0链接（PA网段可以工作在Ex zone 2）。DP/PA耦合器通过路由器连接到单个或冗余的PROFIBUS DP上。
　　2 冗余耦合器的线性拓扑结构
　　活动现场分离器（AFS，Active Field Splitter）使一个PROFIBUS PA网段同时连接到位于同一个DP/PA 路由器上的两个FDC 157-0 DP/PA耦合器，而路由器可以连接到单个或冗余的PROFIBUS DP。AFS切换PROFIBUS PA网段到两个冗余耦合器中处于活动状态的那一个上。
　　3 环形拓扑结构
　　活动现场分配器（AFD，Active Field Distributor）通过4条带短路保护的分支将PROFIBUS PA现场设备集成到具有自动总线终端功能的PROFIBUS PA环路上。PROFIBUS PA环路与位于同一个DP/PA路由器上的两个FDC 157-0 DP/PA耦合器连接，DP/PA路由器可在单个或冗余的PROFIBUS DP上工作。
　　环形拓扑结构的优点：
　　·具有高可用性
　　·要对智能 DP/PA 耦合器进行冗余管理
　　·DP/PA 耦合器和AFD中的活动总线终端可以实现如下功能：
　　·当PA网段发生短路或断路时，能够自动地隔离发生故障的PA子网段；
　　·能够在运行时更改环网组态和仪表；可添加或移除环形网段。
　　·以最小的设备和电缆开销实现安全和冗错应用
