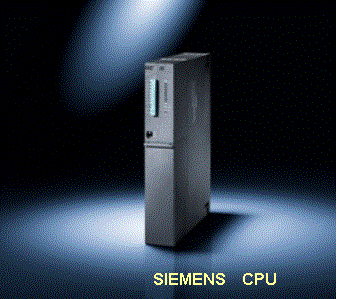

即将发布新型 CPU 412-3H 和改进型的 CPU 414-4H 与 417-4H。在性能和数量框架方面,新型 CPU 412-3H 实现了现有低端系列CPU 的最高水平。改进型CPU 414-4H 和 417-4H 的工作存储器更大,运行性能更优。这些新型产品还将支持固件在运行模式下的更新。这些新式 CPU 计于2007 年十月中旬面市。
新型 CPU 412-3H 将是现有低端CPU 的补充。将会提高现有CPU的性能(处理速度)、工作存储器,并为它们增加一些新功能。
新功能(所有CPU):
· 系列运行模式下,即,无需过程中断,就可以升级固件
· 可通过网络升级固件
· SFC78 用于执行级负荷记录
· SFC109 用于设置CPU 的防护等级 2 (按键开关重置)
和CPU 414-4H 与 CPU 417-4H一样,新型 CPU 412-3H 也可以作为 F/FH 系统而工作。
兼容性
新型CPU S7-400H V4.5 采用了新硬件和新式操作系统。现有硬级无法升级为该新型产品,且新操作系统V4.5仅能运行于新硬件。
这种新式 CPU 与目前的 H CPU 具有良好的兼容性。为现有CPU编制的程序,新CPU也可以运行。然而,不可以混合使用新型 CPU和当前的 CPU。
同步模块和FOC同步电缆
同步模块和FOC同步电缆不会更改。需要注意的是,这种新式CPU 412-3H 仅能控制最远程为 10 米的同步模块。
关于特定长度的同步电缆,参见项目ID 19913764
技术参数
曾用名称 |
以前的订货号 |
新名称 |
新订货号 |
- |
- |
CPU 412-3H; 768 KB |
6ES7 412-3HJ14-0AB0 |
CPU 414-4H; 1.4 MB |
6ES7 414-4HJ04-0AB0 |
CPU 414-4H; 2.8 MB |
6ES7 414-4HM14-0AB0 |
CPU 417-4H; 20 MB |
6ES7 417-4HL04-0AB0 |
CPU 417-4H; 30 MB |
6ES7 417-4HT14-0AB0 |
|
|
|
|
近距离同步模块 |
6ES7 960-1AA04-0XA0 |
无改变 |
无改变 |
远程同步模块 |
6ES7 960-1AB04-0XA0 |
无改变 |
无改变 |
同步电缆,1米 |
6ES7 960-1AA04-5AA0 |
无改变 |
无改变 |
同步电缆,2米 |
6ES7 960-1AA04-5BA0 |
无改变 |
无改变 |
同步电缆,10米 |
6ES7 960-1AA04-5KA0 |
无改变 |
无改变 |
采用其它长度和设计的同步电缆 |
See 19913764 |
|
|
订货号列表:
6ES7412-3HJ14-0AB0 CPU 412-3H, 768 kB, 0.075 ms/kAW
6ES7414-4HM14-0AB0 CPU 414-4H, 2.8 MB, 0.045 ms/kAW
6ES7417-4HT14-0AB0 CPU 417-4H, 30 MB, 0.018 ms/kAW
资料下载:高性能系统.pdf
