唐山热网项目包括一新建热电厂(属另一单位管理和操作)、供热管网、热力站、调峰锅炉房及监控系统。从主热源出来的热管线主干线长4173米，两支干线全长皆为6公里。热电厂的最终设计输出能力为421MW，新建调峰锅炉房的设计能力为140MW，现有的调峰锅炉房用于调峰，其设计能力为24MW。热网的循环水泵、定压泵、补水泵均设在电厂内，由热电厂进行操作和管理，循环水泵的转速、热输出要服从热力公司的指挥调度。调峰锅炉房仅用于供热条缝,由唐山热力公司负责管理和操作，当室外温度在-10到+5摄氏度的条件下，保证热用户的室内温度在18(±2)摄氏度。热力站具有与调度室通讯能力的本地监控功能。

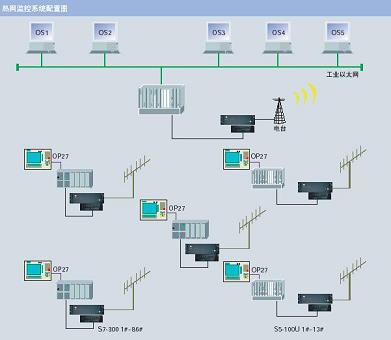

　　热网监控系统配置说明

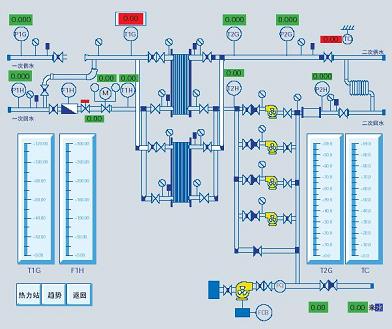

　　监控系统由1个监控中心，95个本地监控站，数据通讯网络(无线电台与有线相结合)和主热源站4部分组成。系统通过本地监控站的RTU采集各热力站的参数，通过通讯系统将采集的数据发送到监控中心。通过RTU，系统能够全面、实时的了解供热系统的运行工况并监视最不利点的压差，以保证供热系统安全合理的运行。系统以热网最不利点压差为依据，控制主循环泵，保证热网最不利点热力站的压头，从而确保整个热网的水力平衡。在正常情况下,热力站RTU接受监控中心的命令进行集中监控；在通讯故障时，热力站RTU可以独立运行，自动调节本站的供热需求。当室外温度低于-2.12度时，最不利点热力站将得不到需要的压头，此时，系统将通过调度中心向调峰锅炉房发送启动指令。监控中心配置有多台工控计算机，安装了Windows NT4.0操作系统和WinCC监控软件，并采用客户服务器结构，其中服务器采用的是冗余配置，并通过以太网连接到通讯前置机。RTU数据在监控中心被进行存储、处理分析和报表打印等。本地监控站采用S7300系列和S5100U系列PLC，其中S7300站86个，S5100U站13个。本地监控站可按初始设定值或监控中心的指令，独立完成监测参数、存储、传送及本地的控制任务。无线通讯系统包括通讯模块、数传电台、天线、前置机等设备，数传电台的频率为220~235MHZ，半双工模式，通讯速率可达9600bps。
