今天小编向大家简单介绍一下PLCnext的IDE (Integrated Development Environment)开发环境——PLCnext Engineer。
该编程软件由德国Phoenix软件（原KW软件）开发MultiProg内核的技术骨干与IT工程师通力合作倾心打造，该软件具有画面清爽简洁、多项智能功能、操作简单便捷等特点，是我们工控人通向IIoT之路的得力助手。话不多说，一起进入PLCnext Engineer的世界。

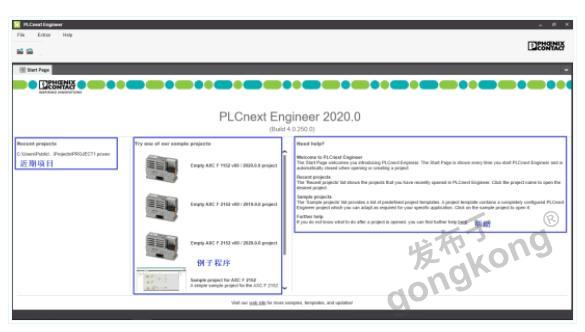

PLCnext Engineer起始页面
以2020.0版本为例进行介绍。打开软件后会显示起始页面，从左至右分为三个部分：
1、近期编辑过的项目（如果你移动了项目的文件位置，则无法通过此方式查看）
2、选择您需的控制器以及固件版本
3、各类帮助主题

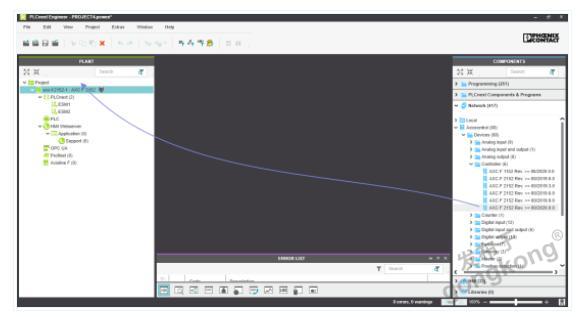

当然我们也可以直接在菜单选择File-New Project方式打开，然后在右侧部件栏里Network-Axiocontrol-Device-Controller中找到自己需要创建项目所需的控制器及其版本，拖拽至左侧工程栏中的Project项即可。

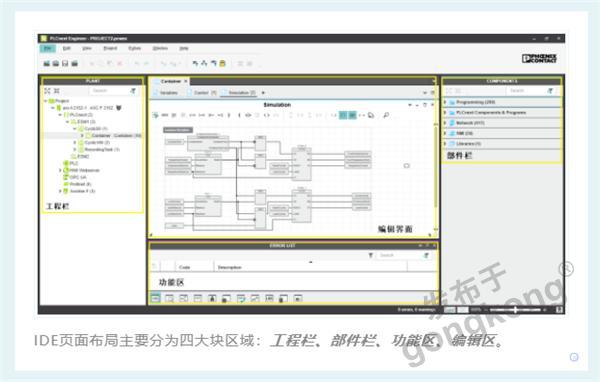

PLCnext Engineer 主页面

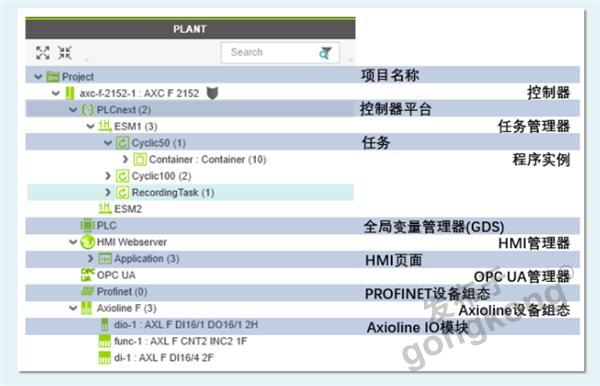

工程栏
在PLCnext Engineer用户界面左侧是PLCnext工程栏，它包含一个层级树，用于为应用程序建模。它的层次结构包含一些节点，这些节点表示要控制的设备的物理和逻辑组件(硬件和软件)。物理组件包括控制器、设备和I/O模块。逻辑组件是PLCnext运行时。
Project：可以设置IP、网络拓扑、版本信息、在线扫描等功能。
PLCnext：下拉菜单包含若干ESM执行同步管理器。
ESM：实现对任务周期、优先级、扫描周期、看门狗等设置、添加程序等工作。PLCnext属于多任务同步运行系统，可以单独对每个程序周期单独设置，与传统控制器相比，运算资源分配更加合理，运算周期及优先级自由设定，程序管理更加直观，各任务之间独立运行。
PLC：全局变量管理器，里面内含用户定义全局变量和系统变量两类。
HMI Webserver：进行端口设置、client设置、变量更新时间、eHMI变量管理等。
Application：在此单元可根据需要新建HMI页面，在右侧部件栏里拖拽已固化的控件对象，无需具备Html5编程基础即可直接完成Web画面开发。
OPC UA：可设置节点的DNS名称或IP地址，选择变量通过OPC UA传输、证书认证类型等。
Profinet：可以挂载相应的Profinet Device并进行相关配置。
Axioline F：PLCnext控制器本地IO的挂载设置。

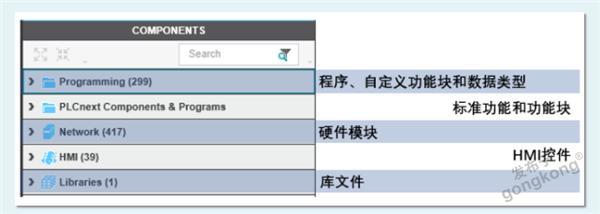

部件栏
在PLCnext Engineer用户界面右侧的组件区域中，包含了可以在工程项目中使用的各种类别的组件。从逻辑POUs到设备，逻辑组件和物理组件都是可用的。这些组件被视为类型。
Programming：本地可以创建自定义数据类型，功能及功能块以及程序。可以直接调用IEC61131-3标准的功能和功能块，如果是带安全的PLC也可以调用安全功能块。
PLCnext Components&Programs：外部导入的其他来源的程序（如C++、Simulink等），会在此处显示出来。
Network：所有本地的IO、分布式IO、Inline、Axioline F、Axioline SE等硬件模块。
HMI：绘制Web人机画面所用的相关控件对象。
Library：此处导入文件均为pcwlx格式的库文件，无论是常用的IEC61131编程所需库文件，或是第三方来源的程序均从此处导入。

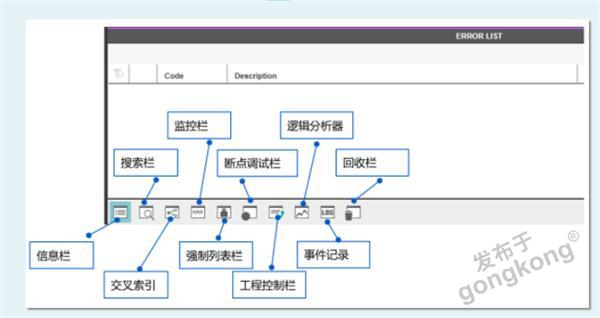

功能区
下面简要介绍功能区各栏的主要内容，更多详情可咨询菲家攻城狮。
信息栏：显示有关当前项目的错误、警告和信息消息，用户可以解决这些信息。主要是在编程过程中出现的编译器/解析器错误和警告(持续的背景检查)，以及例如无效的IP设置。
搜索栏：可用于查找和替换整个工程项目中的文本字符串。还可以观察图形和文本代码编辑器和HMI编辑器中提供的本地文本搜索/替换功能。也可使用正则表达式方式实现高级复杂规则的搜索替换方式。
交叉索引：列出项目中的所有交叉引用。例如，列出了所有变量类型(包括用户定义的struct)、实例声明和函数块调用、跳转标签、SFC元素(转换/动作/步骤名称)的使用和声明，以及HMI标记，等等。
监控栏：它能帮助你了解运行程序中变量的在线值，可以在WATCHES窗口中“收集”来自不同程序或函数块实例的元素，并可直接监控某一数组或结构体中的元素。
强制列表栏：在任何变量网格，数据列表，端口列表，或代码工作表，或在监视窗口中强制。它提供了修改强制值或取消强制变量/端口的命令。
断点调试栏：列出所有设置的断点，并提供一个工具栏和上下文菜单，用于切换、禁用和删除断点，以及跳转到设置断点的代码工作表。
工程控制栏：显示代码中的执行顺序，并提供控制命令，例如启动(冷、暖、热)和停止应用程序。如果在调试模式下调试时到达断点，则提供与BREAKPOINTS窗口中相同的单步执行命令(单步执行代码、单步执行代码、单步执行代码)。
逻辑分析器：提供一种记录工具，用于从控制器在线订阅变量值并将其显示为图形曲线。实时图表可根据空间自适应显示，并可以以csv格式文件单独导出，便于进一步分析使用。
回收站：当您删除组件区域或工程栏中的元素时，该元素将被移动到回收站窗口，有了此项功能，以后编程时再也不用担心误删项目了。
编辑区
在这里可以进行IEC61131-3编程以及eHMI画面的编辑。

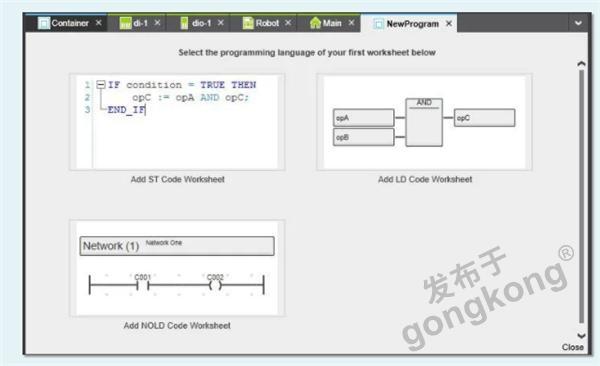

IEC61131-3编程：可使用LD、NOLD、ST语言编程，PLCnext Engineer编程方式具有智能变量定义，根据编程模板快捷编程，实时编译等特点。

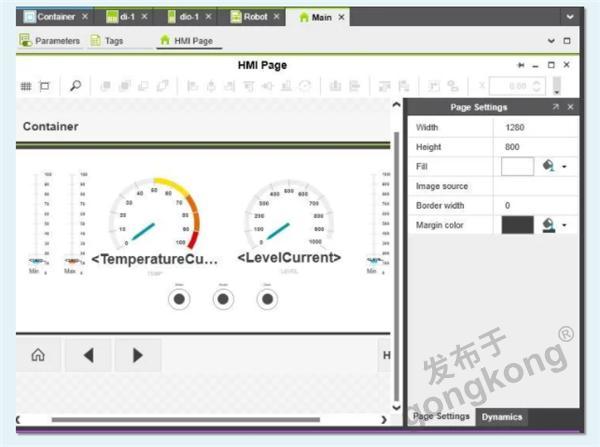

eHMI编辑画面：从右侧组件栏中拖拽对象即可进行画面的组态编辑，开发web界面，实现工程师在智能终端通过IP地址即可访问人机界面，节省HMI设备成本。
关于IDE编程环境的介绍就到这里，下一期将带大家了解如何在PLCnextEngineer中进行硬件组态（本地IO配置以及分布式IO配置）。
