WSS双金属温度计综述 双金属温度计的工作原理是利用二种不同温度膨胀系数的金属,一端焊接在固定点,另一端当温度变化时扭曲变形,将其转换成指针偏转角度,指示温度。抽芯式是指双金属感温元件可以从外保护管内抽出更换,是使用最广泛的现场指示温度计。 双金属热电阻(偶)一体化温度计(变送器)和电接点抽芯防护型双金属热电阻(偶)一体化温度计与变送器,它是在双金属温度计系列产品的基础上在套管内同时平行装入铠装热电阻(偶)的一种仪表。使用此表既可现场清晰地看到指示值,又可把信号远传到控制室。传到控制室信号有铂电阻 Pt100,K型E型热电偶信号,也有经过变送为4-20mA标准信号,起 到了一表两用的作用。使用此表在管道上可以少开一个孔,少了一个泄漏点(因事故常出在开孔处),它的价格比用两只表的价格便宜。所以说,此表既有实用价值,又有经济价值。(铂热电阻也有非铠装式) ◆ 技术数据
1、精度等级: 1.1双金属温度计:1.5级,特殊需要可生产1.0级。 1.2电接点双金属温度计的指示与控制精度, 上、下限为1.5级。 1.3铠装铂热电阻A、B级。 1.4铠装热电偶K、E型,Ⅰ、Ⅱ级。 (温度计外保护管静态耐压PN6.4MPa,特殊要求可根据用户需要制造。) 2、时间常数: 2.1、对双金属外保护管直径φ6×0.5,φ8×1,φ10×1mm≤40秒, φ12×2mm≤60秒。 2.2、铠装铂热电阻φ14×2外保护管≤90秒。 2.3、铠装热电偶φ14×2外保护管≤90秒。 3、使用环境:符合IP65标准。

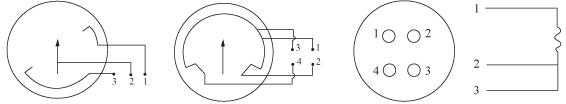

4、电气参数:抽芯防护型电接点,双金属温度计额定功率≤10VA,其最大工 作电流<1A。当工作电压为220V时,其电流为0.045A。如电压为24V时 电流小于0.4A。推荐使用24V,36V安全电压。 ◆ 电气接线 A).电接点双金属温度计电气接线(见图一) B).热电阻接线(见图二) C).热电偶接线(见图三) D).热电阻(热电偶)温度变送器接线(见图四) A.电接点双金属温度计电气接线 B.热电阻接线
a.常开型:1与2点接通上限 b.常闭型:1与2点接通上限 三线制接法 (第一上限、第一下限) (第一上限、第一下限) 3与2点接通下限 3与4点接通下限 (第二上限、第二下限) (第二上限、第二下限) 图(一) 图(二)
图(三) 图(四) ◆ 双金属温度计外形图 (A) (B) (C) (D) (E) 抽芯式防护型 抽芯式防护型 抽芯式、全防护、调零型 双金属热电阻(偶) 电接点双金属热电阻(偶) (轴向) (径向) (万向) 一体化(万向) 一体化(万向) ◆ 型号编制说明

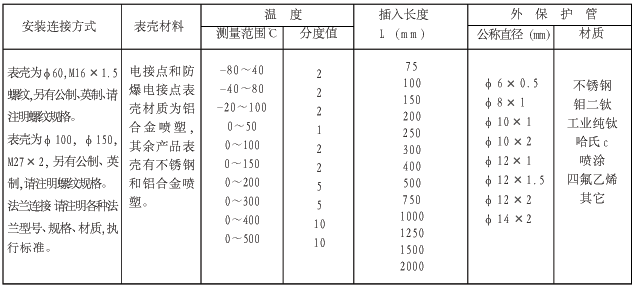

◆ 规 格
WSS-C抽芯式防护型双金属温度计(万向、轴向、径向,表壳有不锈钢和铝合金喷塑)
WSSX-C抽芯防护型电接点双金属温度计(万向、轴向、径向)
WSSP-TC双金属热电阻(偶)一体化温度计(变送器)(万向、轴向、径向,表壳 有不锈钢和铝合金喷塑)
