  • 用单发单收光口实现单光纤双向通信
  • 发布时间:2014/12/25 15:47:39   修改时间:2014/12/25 15:47:39 浏览次数:2420
  •    通常为了实现光纤的双向(发与收)通信,就得使用2根光纤。如果想要用1根光纤实现双向通信,就得使用收发一体的光口。具有收发一体的光口的是一种特殊的模块,就是把发送与接收的光口合二为一,但是接收与发送使用不同的波长,比如1310nm和1550nm。发送为1310nm接收为1550nm的光口简称T3R5,而发送为1550nm接收为1310nm的光口简称T5R3,使用时必须T3R5与T5R3成配合。

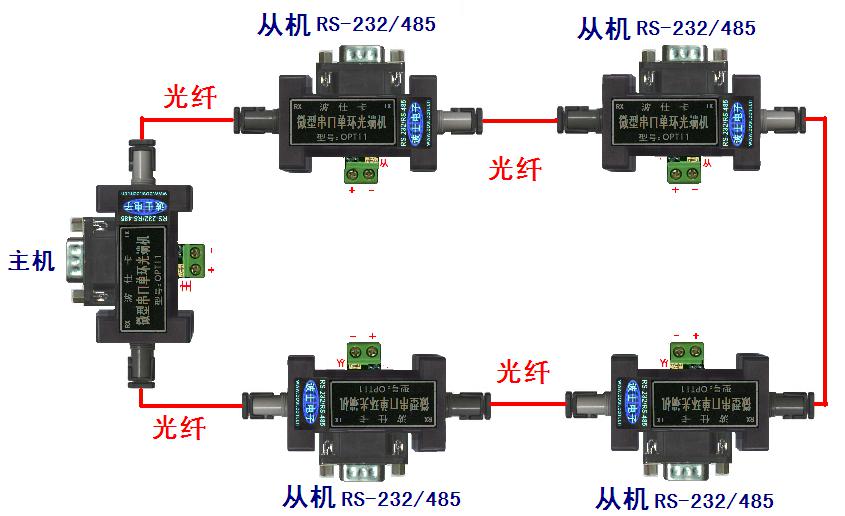

        本文要介绍的是一种全新的光纤通信方式,用单发单收的光口实现用一根光纤(单光纤)的双向通信。微型串口单环光端机OPT11使用了一种与众不同的光纤通信连接方式——单环,就是通过一根光纤将多个OPT11环形串接起来来实现双向通信。为了实现单纤双向通信,这里还要提到一种双光纤双向通信的RS-232/光纤转换器OPT232-9。本来OPT232-9是用于实现串口双向通信的,但是要用到2根光纤:一根发、另外一根收。现在把OPT232-9与OPT11配合后也可以实现单环双向通信。



     波仕OPT11串口单环光端机只有DB-9/DB-9转接头大小,使用一对多模ST光纤接头,上侧面一个有一个接RS-232、RS-485口的DB-9针座( 带配接线端子 ),下侧面有接 5V 电源的两个端子。紧靠电源端子是用于选择“主机”和“从机”状态的跳线。OPT11的光纤接收器(RX)和光纤发送器(TX)见产品标签。使用时发送器ST头通过光纤接对方的接收器ST头。







    紧靠电源接线端子的跳线(上图中的黄色短接块)用于设置OPT11[S]的“主”机与“从”机状态。“主”、“从”的标志见电源接线端子的反面。比如上左图为“主”机状态、上右图为“从”机状态。在整个光纤环路中,只允许一个主机,可以用OPT11 通过跳线设置为主机,也可以使用波仕OPT232-9作为主机。其余OPT11全部设置为从机,从机的数量不受限制。软件同RS-485总线式多机通信。
