我们知道，RS-485的多级通信必须带地址编码。但是总有一些RS-485设备，自己没有地址编码或者格式不同，那么波仕卡最新推出的RS-485一变四地址扩展器（型号：DIZ4485）解决了这个问题。产品用于将一个上位机RS-485口扩展成四个带地址的下位机RS-485口，支持关联扩展到16个口。
DIZ4485的4个下位机RS-485口本身各带地址，由上位机发送地址指令来分别选通。DIZ4485适用于下面两种情况：1、将一个RS-485口扩展出带地址的4个RS-485口，新款产品支持同一个总线中4个产品扩展16个串口，2、将本来不带地址的RS-485设备接入RS-485总线。

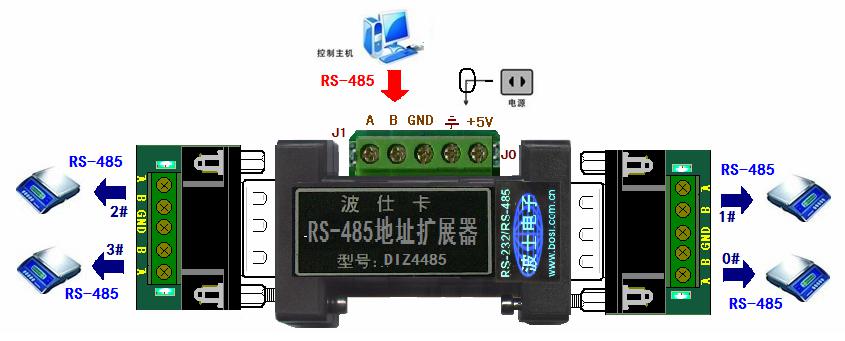

产品中间的侧面为RS-485口和5V电源（接线端子），如图。DIZ4485的两头DB-9针端均配套有各带接线端子的板，共4个下位机RS-485口（0#,1#,2#,3#），在相应的位置带指示灯。使用之前通过发送地址指令来分时选通四个下位机RS-485口，选通某个口后端子板上对应位置的灯会亮。选择下位机串口地址只需要加一句指令，刚加电时默认所有口全部断开，同时所有灯灭。软件选通某个口后，相应的灯会亮起。支持通信速率0-115.2Kbps，自动适应。随产品配套有一个5V稳压电源。J0、J1跳线用来选择地址设置指令，一般情况下将跳线J0、J1断开即可，超过4个口才需要设置跳线。
对于接DIZ4485扩展器的各种串口外设，在通信之前，首先必须从上位机端的RS-485口向产品以9600bps速率发送下面对应的指令来选通某个下位机。
每用一个DIZ4485就可以将一个RS-485设备接入到RS-485总线，通过对DIZ4485进行不同的J0、J1跳线设置（4种）以及接不同的RS-485口（同样跳线的DIZ4485有4个RS-485口0#、1#、2#、3#），这样在同一个RS-485总线中最多可以用16个RS-485。这4个DIZ4485的上位机侧的RS-485并联（所有A接一起、所有B接一起、所有GND接一起）后接入RS-485总线。这样上位机就可以通过RS-485总线发送本产品的选地址指令来选通某个RS-485设备后进行通信，每次只选通一个RS-485设备进行通信就不会产生冲突。
