一、用途
波仕电子的OPT22[S]系列串口双环冗余光端机用于：组成环状光纤网来实现RS-232/RS-485（或者RS-422、TTL等)的多机通信，并且同时有两路相互冗余的环状光纤网。由于OPT22[S]同时可以接两个光纤环网，当其中一个环网的光纤断了时，另外一个光纤环网继续以单环光纤网通信。这样大大增加了串口光纤通信的可靠性。采用光纤作为通信传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。

OPT22[S]采用了波仕核心技术的大规模专用集成电路，是世界上最小的串口双环冗余光端机。 波仕独有的零延时自动切换技术，性能大大优于存在切换时间的其它双环自愈型光端机产品。OPT22[S]代表了当今串口光纤通信产品的顶尖水平。专利产品，谨防假冒！专利号：200830078256。

二、硬件安装

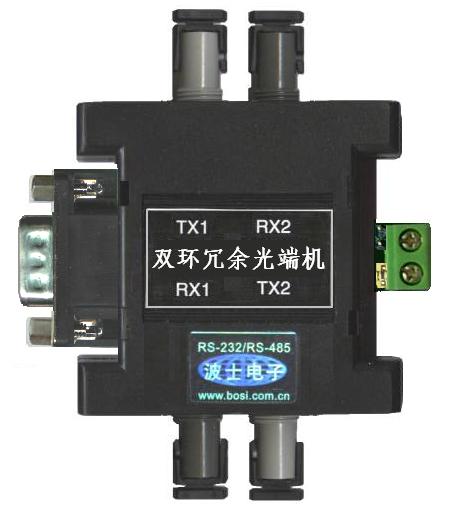

波仕OPT22[S]系列串口双环冗余光端机的外形为DB-25/DB-25转接盒大小（如图），使用一对多模ST光纤接头（OPT22）或者一对单模ST光纤接头（OPT22S） ，上侧面一个有一个接RS-232、RS-485口的DB-9针座（ 带配接线端子 ），下侧面有接 5V 电源的两个端子。紧靠电源端子是用于选择“主机”和“从机”状态的跳线。OPT22[S]需要外接直流5V电源（±0.5V）。
OPT22[S]的光纤接收器（RX）和光纤发送器（TX）见产品标签。使用时发送器ST头通过光纤接对方的接收器ST头。注意保持光纤转换器的ST座、光纤的ST头的清洁，如果不连接时请一定将ST座和ST头用相配套的橡皮塞子盖住。均可选SC、FC型的光纤接头。
OPT22[S]的RS-232/485/422串口端是一个DB-9针座，具有RS-232、RS-485引脚。当作为RS-232口时与PC机的DB-9针RS-232口的2、3、5脚分配完全相同。注意RS-232和RS-485通信时都建议要接地线（5脚）。RS-485信号的地线与RS-232的GND是一样的。产品内置600W抗雷击浪涌保护器。

如果用户的接口为RS-422、TTL电平，可以在OPT22[S]的DB-9针座外插波仕的H485C或者其他型号的RS-232/TTL/RS-485/RS-422转换器。

三、性能特点
波仕电子的OPT22[S] 可以同时接两个光纤环网，即使其中一个环网的光纤断了，另外一个光纤环网照样以单环光纤网通信。双环冗余可以大大增加光纤通信的可靠性。

OPT22[S]系列串口双环冗余光端机最高速率115.2Kbps。无需任何初始化设置！由于采用波仕自主知识产权的超大规模专用集成电路，在性能上实现了零延时自动切换，确保通信无中断，在体积上使得OPT22[S] 成为世界上最小的串口双环冗余光端机。 波仕独有的零延时自动切换技术保证两个光纤环的切换时间绝对为0，绝对不影响通信。 这个技术使OPT22 [S]大大优于有切换时间的其它双环自愈型光端机产品。

光纤接口 双ST头（或者FC、SC头可选择）
电气接口 DB-9针RS-232（针座或端子）|接线端子（RS-485、RS-422）
传输介质 双多模光纤、双单模光纤
通信方式 异步RS-232、半双工RS-485|RS-422/TTL需要配转换器
尺寸及重量 DB-25/25转接头大小、120克
传输距离 4Km（多模）、40Km（单模）
光波长 820nm（多模）、1300nm（单模）
适用光纤 50/125、62.5/125、100/140um

波仕电子配套提供各种长度单芯、双芯光纤以及ST接头。OPT22[S]对外接5V电源要求5V (±0.5V) ，功耗小于150mA，推荐使用产品配套的微型开关稳压电源。
