微型USB/串口光纤转换器
图1 OPTU232L外形
一、用途
波仕电子发明和首创了USB/串口光纤转换器、同时也是世界上唯一的USB/串口光纤转换器。波仕电子的OPTU232L是最新一代USB光纤通信产品,只有DB-9插头大小(如图1)、直接从USB口转换出一对光纤收发头用于传输串口信号,而且无须供电、可以将USB口虚拟成为本地COM串口(COM1-COM256)、无须修改已有的串口通信软件。驱动程序同波仕USB/串口转换器。由于OPTU232L传输的还是串口信号,所以必须成对使用或者与波仕的OPT系列串口/光纤转换器配对使用。由于采用光纤作为通信传输介质,具有隔离高电压、防电磁干扰、传输距离远等优点。
本产品受以下中国专利保护:200730098650、200630307752、ZL2002284234,侵权必究!
二、硬件安装
将OPTU232L型USB/串口光纤转换器外插到计算机的USB口、无须外接电源,使用一对ST光纤接头。OPTU232L可以与波仕OPT485*、OPT232*系列串口光纤转换器成对使用(OPT485L除外),也可以与波仕OPT485EX、OPT35EX系列光纤中继转换器配合使用来实现多机通信,见产品说明书和光纤多机通信图。
波仕USB/串口光纤转换器使用时发送器ST头通过光纤接对方的接收器ST头。注意保持光纤转换器的ST座、光纤的ST头的清洁,如果不连接时请将ST座和ST头用相配套的橡皮塞子盖住。
OPTU232L |
微型USB/串口光纤转换器(多模) |
光纤传输、虚拟串口、无须供电 |
OPTU232L1 |
USB/串口光纤转换器(单模) |
光纤传输、虚拟串口、无须供电 |
OPTU232SL1 |
USB/串口光纤转换器(单模) |
光纤传输、虚拟串口、无须供电 |
波仕电子配套提供各种长度单芯、双芯光纤以及ST、FC、SC接头。
三、性能特点
波仕电子的OPTU232L型USB/串口光纤转换器最高速率115.2Kbps。自动识别串口号,当作新的COM口,软件只需修改串口号即可,无须重新编写。驱动软件同波仕USB-串口转换器。
光纤接口 |
ST(可选FC、SC) |
|
电气接口 |
USB口(B型座) |
传输介质 |
多模光纤 |
尺寸及
重量 |
74*23*47mm(不含ST头) |
通信
方式 |
USB虚拟COM串口 |
90克(多模) |
支持RS-232/485/422通信软件 |
传输距离 |
4Km(多模) |
光波长 |
820nm(多模)、1300nm(单模) |
适用光纤 |
50/125、62.5/125、100/140um |
图1 USB、串口光纤多机通信图
五、软件安装
OPTU232L驱动程序支持 Windows 2000/XP/2003/Vista/7 等,同波仕USB-串口的驱动软件。直接运行驱动程序SETUP,或者按照以下步骤安装转换器驱动软件:
1.启动计算机、确信计算机的USB口工作正常。
2.将USB电缆插到计算机的USB口、计算机会自动检测到产品并且显示“Find New Hardware”,按“Next”继续。
3.将的配套光盘插入计算机的光驱,按“Search for the best driver for your device”,选中“Specify a location”并且选路径为“E:\WinXP”(以WinXP为例,假设光驱为E:盘) 。
4.Windows 将找到 (INF) 文件并且显示 USB to Serial Cable。 按“Next” 继续。
5.Windows又显示“发现新硬件”,按“Next”继续。
6.Windows安装完毕所有驱动软件后,按“Finish”结束。
用户可以查看“控制面板”的“系统\设备管理器\端口”,就会发现自动分配给OPTU232L一个新的COM口号码。记住这个COM口号码。
7.如果要卸载驱动软件,只需运行配套光盘上的UNINSTALL.EXE即可。
用户可以查看“控制面板”的“系统\设备管理器\端口”,就会发现自动分配给OPTU232L一个新的COM口号码。记住这个COM口号码。如果要更改COM口号码,在Windows XP下,桌面à我的电脑\属性à硬件à设备管理器à端口à通信端口(找到本产品的)\属性à端口设置à高级àCOM端口号,用户就可以更改COM口号码了。可以强行改为已经被占用的COM口的号码。
RS-232/RS-485/RS-422/CAN/光纤转换器
无源RS-232/光纤转换器为波士电子发明,是世界上体积最小的RS-232/光纤转换器。波士光纤转换器拥有系列专利:ZL03335086、ZL03335087、ZL03335088,仿冒必究!
主要优点: |
1.OPT232[S]-9只需要RXD、TXD、GND即可无须供电 2.OPT232[S]-9是世界上最小的RS-232/光纤转换器 3.OPT485、OPT485S为RS-232/RS-485/RS-422通用 4.OPT-CAN是世界上第一款无须任何设置的CAN/光纤转换器 |
用鼠标右键点击各种产品型号并且选择“目标另存为”可以下载各种产品说明书(.pdf格式文件)
RS-232/RS-485/RS-422口通用转光纤

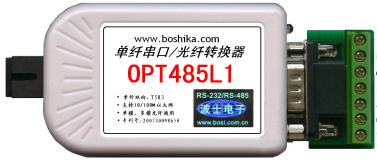

OPT485L1 |
