2013款

USB光电隔离器

专利号: ZL02284234.1。世界上第一款USB光电隔离器！

性能特点

2013款波仕USB光电隔离器秉承波仕转换器的一贯特色，具有超小型的专利外形、支持USB2.0全速（12M）、隔离2500V电压、无须外接电源、无须驱动程序。由于USB信号的时序、幅值、方向、速率、规约都及其复杂，所以实现USB信号的光电隔离也是非常复杂的技术，这基本上代表了光电隔离领域的最高水准。波仕电子经过多年的潜心研究，终于开发出这一具有国际领先水准的产品，并且已经获得专利。专利号: ZL02284234.1、200630307752.专利产品,谨防假冒!相关技术文章见《电子技术应用》杂志2007年第8期《USB接口的几种隔离方案》。

 硬件安装

波仕USB光电隔离器的使用非常简单，一头为USB插头，另外一头为隔离的USB插座。

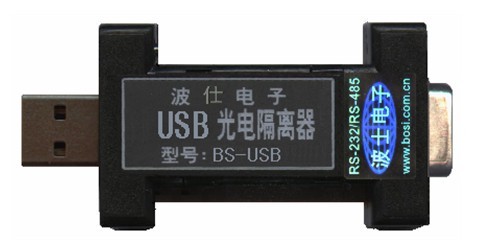

如图BS-USB产品的左侧为A型插头，接计算机的USB插座。BS-USB产品的右侧为A型插座，用于外接USB设备（比如U盘、USB/RS-232转换器）的插头。也就是说，当BS-USB产品外接计算机的USB口时，BS-USB的插座就相当于是已经隔离的USB口。由于BS-USB自带隔离DC/DC并且自耗一定功率，所以对外驱动能力略小于原计算机USB口的驱动能力。建议USB设备与BS-USB连在一起进行热插拔。1口的BS-USB不支持低速USB设备（1.5M），目前只有USB鼠标和键盘是低速的。要求支持低速USB设备以及接多个USB设备的用户请选用BS-USB4型USB隔离HUB。BS-USB特别适合具有USB口的医疗仪器、高电压数据采集设备等。

因为BS-USB的使用是不需要驱动程序的。BS-USB仅仅是一个透明的物理隔离，与计算机操作系统无关。自然，BS-USB支持各种操作系统，Windows 7/Vista/XP/2000/me等都可以。
