型号485A2 ,第2代485A
---- 突破距离和节点限制!
一、用途
波仕RS-232/RS-485中继转换器是具有485A功能第2代产品,无需外接电源,实现RS-232/RS-485转换和RS-485/RS-485中继,通信距离双向延长至2×1.2Km(9600bps时)。485A2特别适合于RS-485多机通信,使用485A2组网可以突破传统RS-485的距离和节点的限制!
485A2型中继转换器的特点在于:1、同时带2路RS-485口,而且这2路RS-485口还具有中继的功能。这样既可以作为RS-232/RS-485转换器的同时还可以作为RS-485/RS-485中继器;2、无需外接电源; 485A2具有无源转换器485A的全部性能,集转换器与中继器的功能和优点于一身。请认准波仕激光防伪标签、谨防假冒!
中国专利201420502117《一种带中继功能的串口转换装置》,侵权必究!
二、硬件安装

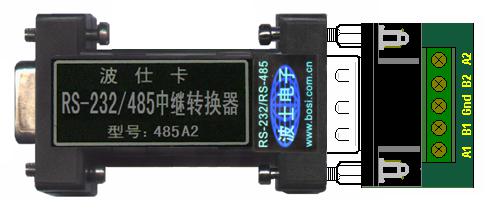

外形为DB-9针/DB-9孔转接盒大小,其中DB-9孔端可以直接插RS-232口。DB-9孔端用于接RS-232口、DB-9针端通过接线端子板接RS-485口。485A2的接线端子板上有5个接线端子(A1、B1、GND、B2、A2) ,为两个RS-485口,引脚分配见产品图,共用GND地线。A1、B1与A2、B2是功能完全相同的,不分方向。RS-232孔头端的引脚分配为脚对脚对应的可直插计算机的RS-232口;但是只有RXD、TXD、GND三线。
485A2应用与RS-485多机通信的典型接线图。若每一段RS-485的距离为1200米和128个,则整个RS-485系统的距离达到(N×1200米)、节点数达到(N×128)。可以看出,使用了485A2的RS-485总线布线极其简洁。最远两端可以用485A,也可以用485A2。注意整个RS-485系统共用GND线。
三、软件说明
本产品均无需任何初始化设置!只用到RXD(收)、TXD(发)、GND(地)信号,加上独有的内部零延时自动收发转换技术,确保适合所有软件!建议RS-485通信时一定要接地线。
