历时一年的考验，中达电通与中国移动上海公司合力进行的移动基站防雷＆动力监控系统设备二次防雷保障方案项目取得圆满结果。项目在近日获得中国移动集团的好评，项目的两个方案同时获得中国专利局实用新型专利的授权，项目论文发表于《中国防雷》权威杂志。

　　防雷产品处于2009年4季度，受上海移动邀请协助其对《动力监控设备二次防雷的研究》课题进行方案设计。依据中国移动上海公司的要求：

　　一、 项目设计思路：基于通信枢纽楼、通信局房、通信基站等不同建筑形式下不同防雷等级，研制出应用于不同防雷等级和不同建筑场合的信号系统防雷方案（二次防雷）；重点突出在通信局房、通信基站建筑整体防雷等级不合理、不完善、不规范的情况下，制定针对动力监控系统的防雷方案（推广性延伸至信号系统），使得通信局房、通信基站整体达到规范等级。还需强调的是，防雷工程作为整体工程，专业涵盖面广，本项目不仅侧重信号系统防雷产品研发，还要对移动基站电源侧防雷在本项目中投入研发。
　　二、 产品定位、验证测试与推广价值：防雷产品由中国移动上海公司和中达电通共同开发设计，具体各项产品将由第三方权威机构进行测试认证，目前既定为国内防雷协会认证的广科院测试中心进行检测。产品通过检验后，除发表相关证书外，后续将请专业期刊杂志的资深编辑做产品访谈，撰写设计论文并投稿防雷权威杂志，进行知名度推广。
　　三、 论文格式与框架内容：第一部分研究内容：各类通信局站防雷系统现状，其不合理、不完善、不规范的配置直接影响动力监控系统（信号系统）稳定运行；重点阐述现状的不足，提出产品开发的必要性。第二部分研究内容：针对上述情况，分析信号侧、电源侧易受雷电干扰的内在因数和外在表现，研发防雷产品（研发、测试、评估），解决故障隐患；第三部分研究内容：通过某通信局站的整体方案试点，结合防雷效果评价提出适合于不同类型通信局站的动力监控系统（信号系统）二次防雷方案以及产品选择安装使用的指导建议，为将来的通信局站的防雷系统提供标准化模型。
　　四、 专利申请：基于该防雷方案的性质特点，通过上海移动内部申报国家专利流程，向国家专利局申请实用新型专利。
　　经过中达电通和中国移动上海公司协力合作的2个项目，选择了曾经遭遇雷击的上海移动怒江局站和上海郊区环境相对严酷的奉贤区骑塘移动基站进行项目的试点工程。试点工程中移动基站的防雷采用了由中达工程师自行研发并获得5项国家专利的矩阵式雷电电涌保护器和中达EX系列信号防雷器产品。

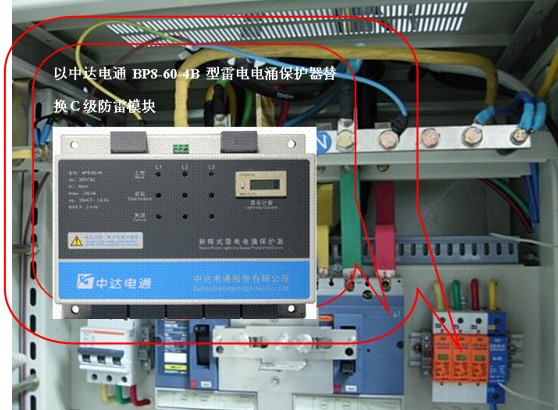

　　移动基站采用的BP8矩阵式雷电电涌保护器为多防雷元件阵列的设计结构。该结构配合整体冲裁的汇流铜排实现均流和限压。可以将冲击电流平均分配到每个并联的MOV元件阵列，延长了产品使用寿命，并且能够有效降低残压。由于群组中的每一单片MOV器件都工作在V-A特性的最佳点，避免了MOV工作在大电流区域，所以通过MOV器件的雷电流相对要小，残压会更低。

　　每一片MOV均串联了特制熔丝与MOV阀片同时固定在塑胶模内，具有过温、过流脱扣保护功能。怒江局站采用了中达的SHIFT- EX 系列模块化设计的信号电涌保护器，为信息系统电涌保护器的应用提供了一种全新的理念该系列电涌保护器采用底座和模块两部分设计， 35mm标准导轨安装方式，安装使用简洁方便且标准化。同时SHIFT- EX系列模块均可免工具维护，。SHIFT- EX系列模块8/20us最大通流容量lmax可达10kA/每线。

　　试点工程于2010年6月顺利完成，历经当年的雷雨季节的考验以及2011年春季雷雨季的考验，设计方案是科学和可行的，近日得到了中国移动集团的肯定。

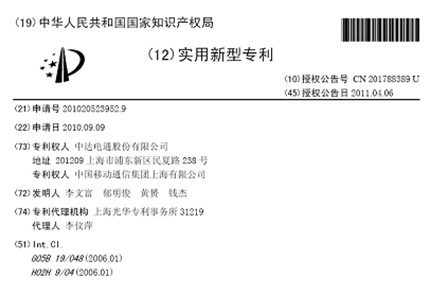

　　附：中国专利局的授权书和试点实施照片
