多年来,倍加福的绝对定位系统,采用视觉读码器和 Data Matrix 码带的独特组合,这一完美组合确保了高精度和高可靠性。受益于多年的实践经验,倍加福在 Data Matrix 码识别技术和位置定位方面取得长足的进步, 这套PXV定位系统也不断进行改进和优化。
倍加福全新推出“全球独有”的safePXV定位系统, 首次使用单个传感器,即可实现符合SIL 3/PL e标准的绝对位置定位系统,以最佳方式保护人员和机器。safePXV 为线性绝对定位提供了理想的解决方案,依靠创新的传感器技术,实现安全性能的最大化!
视觉成像x绝对位置定位

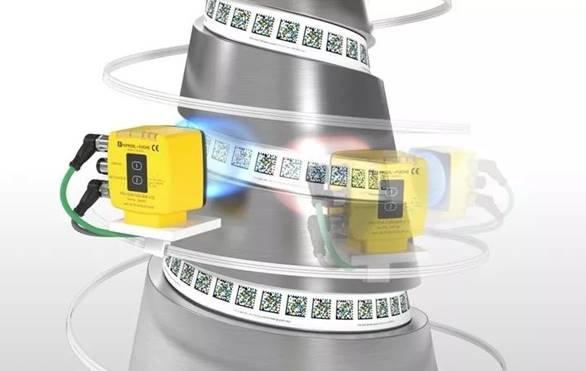

新一代的定位系统 PXV ,是基于视觉成像原理的绝对位置定位系统。位置数据以Data Matrix 码方式打印在(自粘式)码带上,码带长达 10,000 m 。在码带上,每一个Data Matrix 码都是唯一的,标示着唯一的绝对位置信息。PXV读头内置先进的拍照和图像处理技术,以固定周期读取码带上Data Matrix码,并依此计算出当前的绝对位置数据。
PXV定位系统适用于各种不同场所的长距离的位置定位,主要用于轨道输送车(RGV)、单臂悬挂小车(EMS)、穿梭车、物流行业、汽车行业等。
PXV-应用案例

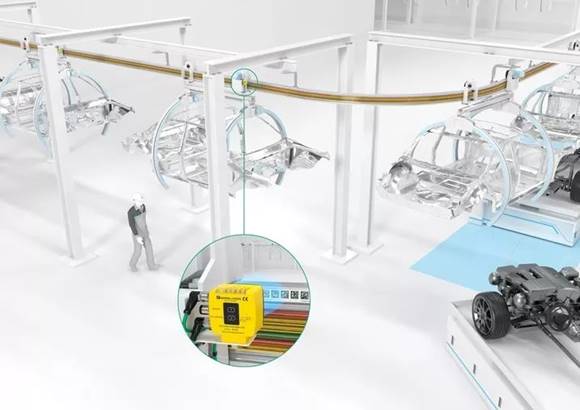

●单轨输送小车(EMS)
沿着EMS小车运行轨道,Data Matrix 码带直接粘贴于滑触线的金属板上,PXV读头安装在EMS小车,实时反馈EMS小车的位置信息。
在曲线轨道中,读头到码带之间的距离因受弯道影响而发生变化。PXV读头具有更大读取景深,完全满足曲线轨道的应用。

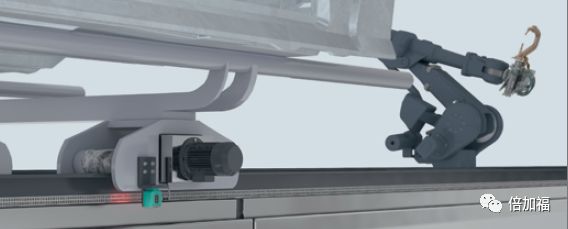

●滑橇输送小车(RGV)
在滑橇输送小车的轨道上,轨道之间经常会有安装支架(或拼接接缝),遮住位置码带。PXV读头采用宽大的读取窗口,容许的无位置码带的间隙可达 75 mm,完全不受影响。

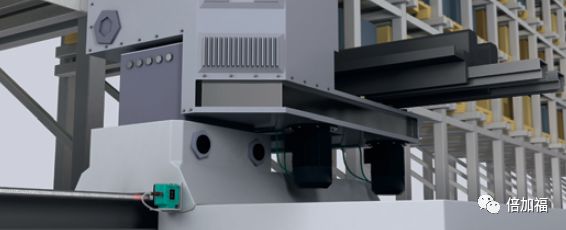

●立体仓库
在堆垛机/穿梭车应用中;因载重不均衡有可能会引起基础沉降或货架机械变形。PXV系统不仅可以用X轴绝对位置实现移动小车的高精度定位,而且可以通过Y轴偏差值监控货架机械变形。
safePxV 符合SIL 3/PL e标准
符合 "SIL 3/PL e" 标准要求的安全应用,必须严格遵守最高安全标准,始终以最佳方式保护人员和机器。之前,需要投入大量的经济成本和时间成本,才能达到此安全等级。现在用户比以往更容易实现这一点 —— 通过我们全新的全球独有的 "safePXV" 定位系统。
safePXV 首次使用单个传感器,即可实现符合SIL 3/PL e标准的绝对位置定位系统。基于新一 代的条码定位系统,倍加福正在为一系列创新产品提供新的开拓性解决方案。safePXV 为线性绝对定位提供了理想的解决方案,依靠这种创新的传感器技术实现安全性能的最大化!
轻松满足SIL 3/PL e标准要求
为了保护人员和设备,避免伤害和损失,安全系统必须满足严格的要求。这需要昂贵的冗余系统。safePXV是基于新一代的定位技术,可以满足SIL 3 / PLe 标准要求。同时减少传统安全系统的成本和复杂性。
安全和高效
符合SIL 3/PL e标准的安全绝对定位仅适用于多冗余系统。可靠性检查必须在安全PLC中进行,整个系统必须经过检查和认证。新的safePXV可以发送安全数据给PLC,符合最高安全标准的高效率的安全系统。
Safe PXV- 面向未来的安全应用
safePXV – 安全定位
适用于单臂悬挂小车(EMS)的安全绝对定位,适用于在物料搬运,回转工作台,电梯和风力涡轮机场合中的堆垛式起重机。
