  • 供应步进电机驱动2HB1108MAE
  • 发布时间：2009/10/27 16:17:41   修改时间：2009/11/3 9:33:00 浏览次数：1600

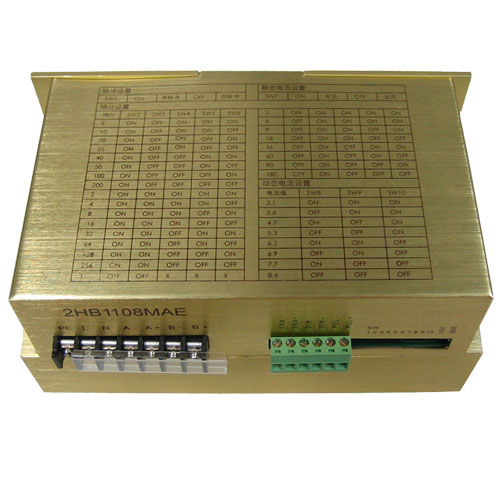

  • 供应步进电机驱动2HB1108MAE

  •

    产品名称

    型号：  2HB1108MAE
    电压(V)：  AC70-130
    电流(A)：   3.1-8.4
    细分：  2-200 2-256 1-180



    详细说明：


    特性：
    ※　单/双脉冲输入兼容
    ※　双极恒流斩波方式
    ※　交流供电，AC70-130V
    ※　最大驱动电流8.4A/相
    ※　高细分：最高256倍细分,并有二进制、三进制和十进制可选
    ※　静止时锁定电流可选
    ※　输入信号光隔离
    ※　输入信号TTL 兼容，同时可接受差分信号输入
    ※　20KHz 斩波频率
    ※　高可靠性：采用多层板和表面贴封，功率器件留有足够裕量


    使用环境：   电气特性：
    冷却方式

    自然风冷

    使用场合

    避免金属粉尘，油雾及腐蚀性气体

    温度

    -15℃-+45℃


    供电范围

    AC70-130V

    输出相电流

    3.1A-8.4A

    逻辑输入电流

    10-20mA


    接线端口及指示灯说明：
    序号 标示 说明
    1 PUL+(+5V)

    脉冲信号：单脉冲控制方式时为脉冲控制信号，此时脉冲上升沿有效,双脉冲控制方式时为正转脉冲信号，脉冲上升沿有效。单/双脉冲控制方式设定由SW1拨码设定

    2 PUL-
    3 DIR+(+5V)

    方向信号：单脉冲控制方式时为高/低电平信号,双脉冲控制时为反转脉冲信号。脉冲上升沿有效。单/双脉冲控制方式设定由SW1拨码设定

    4 DIR-
    5 ENA+(+5V)

    使能信号：此输入信号用于使能/禁止。高电平使能，低电平时驱动器不能工作，不用时悬空即可

    6 ENA-
    7 L 交流AC110电源
    8 N 交流AC110电源
    9 A+ 电机A相，A+、A-互调，可更改一次电机运转方向
    10 A- 电机A相
    11 B+ 电机B相，B+、B-互调，可更改一次电机运转方向
    12 B- 电机B相
    13 USE 驱动器电源指示灯，绿灯亮表示系统工作正常
    14 ERR 驱动器错误报告指示灯，红灯亮表示系统工作不正常，驱动器正常工作时红色灯熄灭

    接线图：


    拨码设定说明：
    SW1 SW2 SW3
    		 SW4 SW5 SW6 SW7
    		 SW8 SW9 SW10

    单、双脉冲模式 细分设定 静态电流设定 动态电流设定

    脉冲设置   静态电流设置
    SW1 on 单脉冲
    		 off 双脉冲
    SW7 on 半流
    		 off 全流
    细分设定
    细分数 SW2
    		 SW3 SW4 SW5 SW6   3 off on on on on
    5 on off

    on

    		 on on 6 off on on on off
    10 on off

    on

    		 on off 9 off on on off on
    20 on off

    on

    		 off on 18 off on on off off
    25 on off

    on

    		 off off 36 off on off on on
    40 on off

    off

    		 on on 60 off on off on off
    50 on off off on off 90 off on off off on
    100 on off off off on 180 off on off off off
    200 on off off off off 动态电流设置
    2 on on on on on 电流值 SW8 SW9 SW10
    4 on on on on off 3.1 off on on
    8 on on on off on 3.8 on off on
    16 on on off on on 4.7 off off on
    32 on on on off off 5.3 on on off
    64 on on off on off 6.2 on on off
    128 on on off off on 6.9 off on off
    256 on on off off off 7.7 on off off
    1 off off x x x 8.4 off off off
