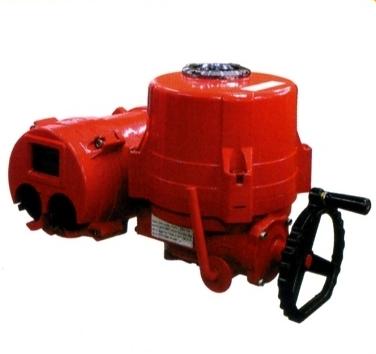

RERQ系列电动执行器具有高智能、高防护、体积小、集成度高、使用命长、性能稳定等特点。可现场操作，也可远距离控制，适应90度旋转的球阀、蝶阀、风门挡板和其他适合90度旋转的设备，可满足工业自动化控制管路的各种要求，可广泛应用于电厂电站、石油、化工、冶金、电厂脱硫、水处理、造纸、造船、楼宇自动化等行业。RERQ系列电动执行器扭力范围从1000Nm到3000Nm，在此范围内有多种型号可供选择。
RERQ电动执行器在出厂前均经过严格的质量检测，确保产品的稳定、可靠。其产品结构紧凑、重量轻，另有各种不同控制形式和样式的高智能产品可供选择:
1．采用超大规格的数字集成芯片，功能强大，精度等级高。在任何时刻，一旦执行器接通电源，它将自动检测控制电路，以确保正确的操作。
2．执行器的位移传感器采用霍尔传感器，并对脉冲信号数字量化处理；霍尔效应磁性脉冲系统可精确地测量和控制执行器的行程。
3．从成功地采用IA红外线系统起，IA现在还支持与IrDA，兼容的通讯。执行器的功能参数设置、调试和现场电动操作，都可以通过手持式红外线遥控器设定，无须打开箱盖而暴露内部的控制电路。
4．执行器采用高清晰LCD数字、中文及标识符液晶显示屏，实时显示阀门开度的百分值。液晶显示屏的背光极大方便了用户在夜间的使用。在全开或者全观的位置时，有高亮度的LED红、绿灯指示。在主电源掉电时，后备电池支持屏幕显示。
5．RERQ系列智能角行程电动执行器具有紧凑的外形和坚固的结构，重量轻，可以输出较大的力矩。外壳防腐能力强，防护等级可以达到IP68，能适应各种严酷的工况。可靠的力矩系统可以提供过载保护。双蜗轮杆机构具有自锁功能，防止反转。原装进口的高品质接线端子保证了接线牢固，可以在震动环境中使用。其中部分型号采用了无开关触点的固态继电器，在调节转矩下可以达到1200次/小时。
选型及型号说明
|
型号 |
RERQ
0100 |
RERQ
0160 |
RERQ
0240 |
RERQ
0350 |
RERQ
0500 |
RERQ
0800 |
RERQ
1100 |
RERQ
1500 |
RERQ
2000 |
RERQ
3000 |
|
输出力矩（Nm） |
100 |
160 |
240 |
350 |
500 |
800 |
1100 |
1500 |
2000 |
3000 |
|
工作制式（%） |
40 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
运行时间 |
50Hz |
21 |
26 |
26 |
31 |
31 |
39 |
39 |
93 |
117 |
117 |
|
60Hz |
18 |
22 |
22 |
26 |
26 |
32 |
32 |
78 |
97 |
97 |
|
最大轴径 |
圆型（Φ） |
22 |
25 |
25 |
40 |
40 |
48 |
48 |
75 |
75 |
75 |
|
方型（□） |
20 |
23 |
23 |
34 |
34 |
40 |
40 |
64 |
64 |
64 |
|
额定电流（A） |
|
1Phase/110V |
50Hz |
0.98 |
1.60 |
1.62 |
1.72 |
3.60 |
3.90 |
3.90 |
3.60 |
3.80 |
3.80 |
|
60Hz |
1.10 |
1.70 |
1.72 |
1.80 |
3.90 |
4.20 |
4.30 |
3.90 |
4.20 |
4.20 |
|
1Phase/220V |
50Hz |
0.52 |
0.85 |
0.87 |
0.92 |
1.50 |
2.05 |
2.15 |
1.50 |
2.05 |
2.15 |
|
1Phase/230V |
60Hz |
0.58 |
0.90 |
0.90 |
0.95 |
1.60 |
2.20 |
2.30 |
1.60 |
2.20 |
2.30 |
|
3Phase/380V |
50Hz |
0.43 |
0.30 |
0.32 |
0.32 |
0.52 |
0.82 |
0.84 |
0.52 |
0.82 |
0.84 |
|
3Phase/400V |
60Hz |
0.33 |
0.30 |
0.32 |
0.32 |
0.56 |
0.88 |
0.90 |
0.56 |
0.88 |
0.90 |
|
3Phase/440V |
50Hz |
0.59 |
0.30 |
0.32 |
0.32 |
0.55 |
0.82 |
0.84 |
0.55 |
0.82 |
0.84 |
|
60Hz |
0.42 |
0.32 |
0.35 |
0.35 |
0.58 |
0.88 |
0.88 |
0.58 |
0.88 |
0.88 |
|
电机等级 |
|
F |
F |
F |
F |
F |
F |
F |
F |
F |
F |
|
电机功率 |
|
15W |
40W |
40W |
40W |
90W |
180W |
180W |
90W |
180W |
180W |
|
符合ISO5211连接的法兰 |
|
F07 |
F07/F10 |
F10/F12 |
F10/F12 |
F12/F14 |
F12/F14 |
F12/F14 |
F12/F14 |
F16 |
F16 |
|
重量（Kgs） |
|
7 |
15 |
15 |
20 |
20 |
25 |
25 |
65 |
75 |
75 |
|
手轮旋转圈数 |
|
10 |
12 |
12 |
14 |
14 |
17 |
17 |
65 |
70 |
70 |
|
标准配置：
防护等级 |
防水型 IP67,NAMUR 4和6，（IP68可选） |
|
电源电压 |
110/220-230V AC/1Ph / 50 / 60 Hz±10% 380/400/440 VAC /3Ph / 50/ 60 Hz ±10% |
|
控制电源 |
110/220-230V AC/1Ph / 50 / 60 Hz±10% |
|
工作制式（开关型） |
S2:10Min~30Min/ S4:20~50% |
|
工作制式（调节型） |
S4:30~50%,300~1200 次/小时 |
|
电机 |
全封闭鼠笼感应式电机 电机等级为F级 |
|
限位开关 |
开/关各2个（SPDT 250VAC/10A rating） (可加) |
|
力矩开关 |
开/关各2个（SPDT 250VAC/10A rating） (可加) |
|
热保护及温度设定 |
内置热保护开关 开150℃±5℃ ， 关97℃±15℃ |
|
行程 |
90°±5° （0°~100°） |
|
位置指示 |
连续的位置指示 |
|
手操机构 |
自带 |
|
自锁功能 |
自带 |
|
机械限位 |
自带 （外部可调） |
|
抗冷凝加热器 |
5W (110/220-230 VAC) |
|
电缆接口 |
2个PF3/4" |
|
环境温度 |
基本型 -20℃~+70℃ ；可选型 -40℃~+100℃ |
|
环境湿度 |
最小相对湿度10%， 最大相对湿度100% ，无冷凝 |
|
抗震 |
XYZ 10g. 0.2-34Hz, 30分钟 |
|
外壳 |
铝合金外壳经硬脂阳极氧化和聚酯粉末涂层处理 |
可选配置：
|
EXA |
防爆型（EexdⅡ BT4 ） |
EexdⅡ BT4，BT6,CT4,CT6 |
|
WTA |
高级防护型（IP68） |
临时潜入水10米可工作100小时 |
|
PK |
电位计（0-10Kohm） |
精度高，一体化设计能保证阀位准确输出 |
|
PCU |
比例控制单元（输入，输出4-20mADC） |
智能化的一键自动校准和自我调校功能 |
|
ATS |
附加扭矩开关（SPDT X2 250V AC 10A） |
最多4个 |
|
LCU |
现场控制单元 |
远程控制/就地控制（/开/停/关） |
|
CT |
电流位置传感器（输出4-20mADC） |
0点和量程可调节（有4线和2线制，可供选择） |
|
ALS |
辅助限位开关 |
最多4个 |
|
SV |
多种扭力和可调的开关速度 |
订购前请与本公司联系 |
|
LCD |
液晶显示窗口 |
清晰观察执行器的阀位 |
|
LPA |
卧式安装 |
控制风门挡板，带输出拐臂、支架、球形铰链 |
|
FS |
安全返回式 |
订购前请于本公司联系 |
