研华PAC在全电式注塑机中的应用
发布时间：修改时间：2009/3/31 10:36:32 浏览次数：2140

　　系统介绍:

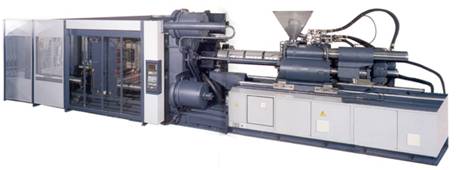

　　注塑机是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料以高压快速注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。全电式注塑成型机适用于塑料生产部分，主要市场为电子通讯、音像、家电、汽车等，对加工条件及注塑机的精密度要求很高。近年来，众多厂商响应政府的节能减排号召，将这些设备融入智能化特征，整合节能功能。同时增加的功能还有：电子测量数据，电算机，网络通信，实时自动控制，自动装置调整和自动系统自我诊断功能等。由此大幅提升了生产的精密度与稳定性。
　　系统需求:
　　该解决方案的目的是将设计落后的注塑成型机和先进的可编程自动化控制器（PAC）结合起来，通过集成化为用户带来以下好处︰
　　·具备更快的响应时间，大幅改进生产的精密度与稳定性
　　·大幅度提升能效比
　　·具备高准确性的闭循环回路控制
　　·通过低温变化改进注射过程的稳定性，避免温度造成的生产瑕疵
　　·结合精度高达0.01mm以下比例的驱动电机完成注射任务
　　·便于操作的触摸屏设计
　　·具备弹性化、高速动态高电量的电源输出
　　·在合理的成本范围内集成更多功能

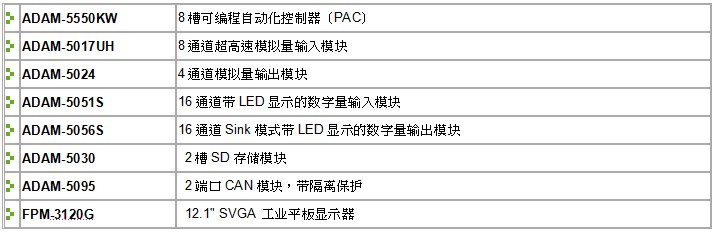

　　系统硬件需求：

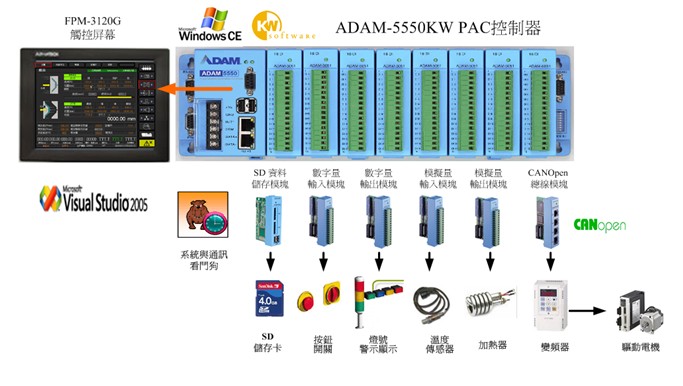

　　系统架构：

　　系统描述：
　　本系统中使用的ADAM-5550KW可编程自动化控制器，高速模拟量输入模块采集速度提高，从而缩短了注塑成型机的响应时间；与模拟量输出模块(控制加热装置)一起构成系统的闭环控制过程；CANOpen模块通过CANOpen协议控制变频器；数字量的输入和输出控制对整体设备的指示灯和按钮开关进行处理。整个系统通过高效能计算机运算模块控制目标的准确位置和剂量，由此完成一体化的控制集成最佳效果。
　　研华可编程自动化控制器（PAC）具备丰富的通讯接口，能够连接、控制各式各样的系统设备，如按钮控制，指示灯号，温度表，循序加热，控制温度，生产数据存储，变频驱动电机等。
　　研华同时提供KW软逻辑开发软件，提供1毫秒高效能的程序处理与运算集成功能，设备集成商无需进行控制软件培训，即可轻松实现集成开发。基于微软嵌入式系统与开发系统的集成化优势，能够轻松完成人机接口与数据库的转换与存储，再经由以太网串口方便地上传生产数据至后台数据库。
　　对于用户的节能需求，注塑机由过去的流量比例和压力比例控制，发展成目前的变量控制或定量控制，变频调速控制，伺服控制技术。并且通过与研华12.1"电阻式触摸屏的工业平板显示器FPM-3120G结合，让用户充分体验到更高效、更简便的操作。
　　结论:
　　在原有系统应用了研华ADAM-5550KW控制器之后，不仅大幅改进了用户的生产精度、速度、可靠性、能量效率和电源功耗，同时，极大地降低了维修与生产成本。
