易格斯chainflex CF240.PUR 高柔性数据电缆
发布时间：2018/7/26 9:29:26 修改时间：2020/1/15 16:01:47 浏览次数：1359

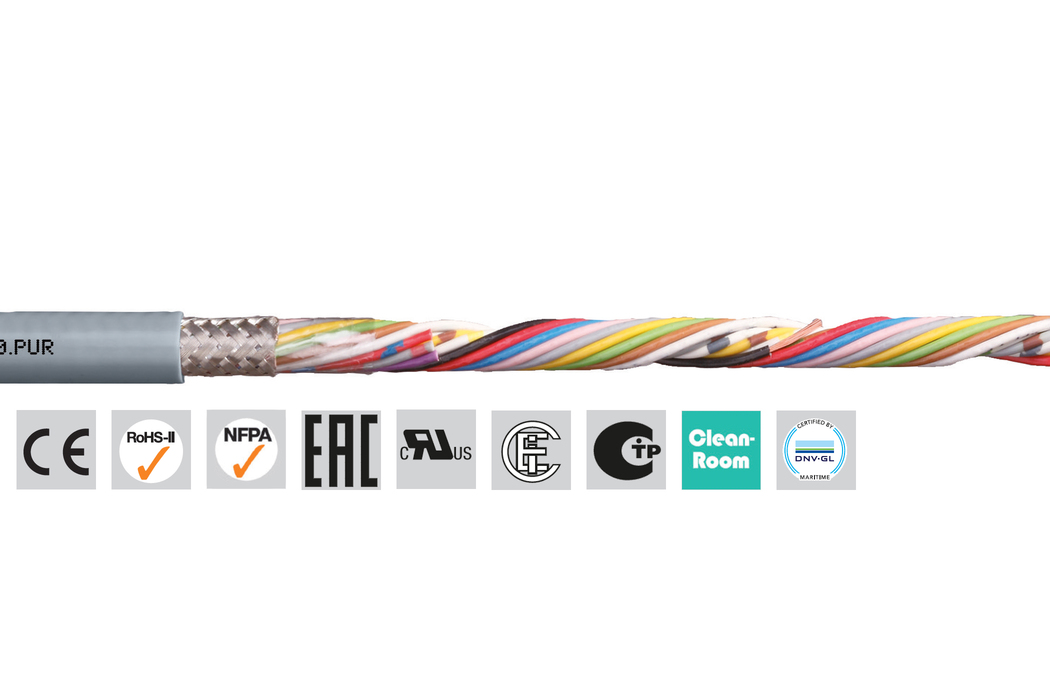

chainflex? CF240.PUR 高柔性数据电缆

应用要求: 适合中等负载的应用
外护套: PUR
总屏蔽
耐油性: 耐油（符合 DIN EN 50363-10-2 标准）
防刻痕
耐水解和微生物
阻燃
无卤素
无硅
不含 PVC
抗UV
chainflex? 高柔性电缆等级: 4.4.3.1

chainflex? CF240.PUR 高柔性数据电缆 PUR

典型应用领域：

适合中等负载的应用
几乎完全耐油
室内和常规太阳辐射的室外应用
架空行程距离和达 50 米的滑动应用
加工中心/机床、储存与提取系统、包装业、搬运、冷藏区

使用寿命有保证（需符合质保条件）
更多信息：chainflex? 高柔性电缆质保

往返运动*		500 万		750 万		1,000 万
温度，	行程距离	最小弯曲半径 [系数 x d]		最小弯曲半径 [系数 x d]		最小弯曲半径 [系数 x d]
从/至[°C]	[m]	< 10 米	≥ 10 m	< 10 米	≥ 10 m	< 10 米	≥ 10 m
-25 / -15		12.5	15	13.5	16	14.5	17
-15 / +70	≤ 50	10	12.5	11	13.5	12	14.5
+70 / +80		12.5	15	13.5	16	14.5	17

* 可实现更多次数的往返运动 – 请咨询有针对性的计算。

认证和标准

阻燃<br>符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

无硅<br>不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。

DNV-GL<br>获得DNV-GL型试验认证——证书号：61 935-14 HH

无尘室<br>符合ISO 1级标准。外护套材料符合CF27.07.05.02.01.D标准，通过IPA依照标准14644-1进行的测试

CF240.PUR.01.04 一般性能

芯数及截面积 [mm2]	(4x0.14)C
外径最大	6.0 毫米
铜指数	15 千克/千米
重量	39.0 千克/千米
绞合方式	分层绞合

动态信息

	最小弯曲半径，拖链（系数）	10.0 x d
	拖链最小弯曲半径	60.0 毫米
	最小弯曲半径，柔性（系数）	8.0 x d
	最小弯曲半径，柔性	48.0 毫米
	最小弯曲半径，固定（系数）	5.0 x d
	最小弯曲半径，固定	30.0 毫米
	温度，拖链最小	-25 °C
	温度，拖链最大	80 °C
	温度，柔性	-40 °C至+80 °C（符合EN 60811-504标准）
	温度，固定	-50 °C至+80 °C（符合DIN EN 50305标准）
	v最大，架空	3 m/s
	v最大，滑动	2 m/s
	a最大	20 m/s2
	行程	达50米的行程

电缆结构

	导体	特殊高柔性设计的精细裸铜多股线
	芯线绝缘	高机械性能TPE混合物
	芯线结构	芯线以短节距分层绞合在一起
	芯线识别	颜色代码符合 DIN 47100 标准
	内护套	包裹在外层的箔材
	总屏蔽	高度抗弯曲的镀锡铜丝编织。覆盖线性约70%，光学约90%。
	外护套	低粘性的PUR基混合物，高度耐磨、抗弯曲，符合悬挂应用的要求（符合DIN EN 50363-10-2标准）。
	护套颜色	窗口灰色（类似RAL 7040）

电气信息

	额定电压	300/300 V (符合 DIN VDE 0298-3 标准)
	测试电压	1,500 V

标准和认证

	分类	4.4.3.1级 4：采用特殊设计、适用于在拖链中持续运动的电缆（中等负载，半径不低于7.5 x d，速度达3米/秒） 4：行程距离长达50米 3：耐油（符合DIN EN 50363-10-2标准） 1：无扭转
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-10-2 标准）
	海上	耐MUD，符合NEK 606 - 2009版标准
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准
	无硅	不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。
	无卤素	符合EN 60754标准
	UL/CSA	型号10493和20233，300V，80°C
	NFPA	符合NFPA 79-2012第12.9章的标准
	DNV-GL	获得DNV-GL型试验认证——证书号：61 935-14 HH
	EAC	经认证编号TC RU C-DE. ME77.B.01254
	CTP	经认证编号C-DE. PB49.B.00416
	无铅	符合2011/65/EU（RoHS II）标准
	CEI	符合CEI 20-35标准
	无尘室	符合ISO 1级标准。外护套材料符合CF27.07.05.02.01.D标准，通过IPA依照标准14644-1进行的测试
	CE	符合2014/35/EU标准
