易格斯chainflex CF211.PUR 高柔性数据电缆
发布时间：2018/8/3 12:58:14 修改时间：2020/1/15 15:55:04 浏览次数：1673

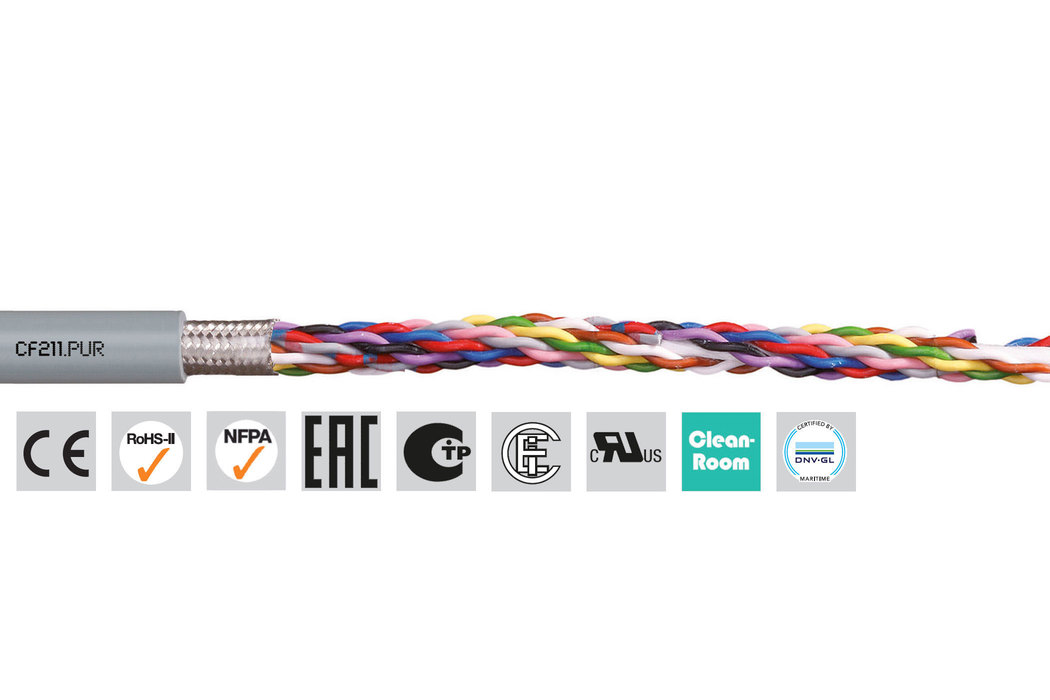

chainflex? CF211.PUR 高柔性数据电缆

应用要求: 用于高负载
外护套: PUR
总屏蔽
耐油性: 耐油（符合 DIN EN 50363-10-2 标准）
防刻痕
耐水解和微生物
阻燃
无卤素
无硅
不含 PVC
抗UV
chainflex? 高柔性电缆等级: 5.5.3.1

chainflex? CF211.PUR 高柔性数据电缆 PUR

典型应用领域：

用于高负载
几乎完全耐油
室内和常规太阳辐射的室外应用
适用于水平架空和行程小于 100 米的滑行应用
加工中心/机床、储存与提取系统、包装业、搬运、冷藏区

使用寿命有保证（需符合质保条件）
更多信息：chainflex? 高柔性电缆质保

往返运动*					500 万	750 万	1,000 万
温度，	v 最大[米/秒]		最大加速度	行程距离	最小弯曲半径	最小弯曲半径	最小弯曲半径
从/至[°C]	架空	滑行	[m/s2]	[m]	[系数 x d]	[系数 x d]	[系数 x d]
-25 / -15					10	11	12
-15 / +70	5	3	50	≤ 100	7.5	8,5	9,5
+70 / +80					10	11	12

* 可实现更多次数的往返运动 – 请咨询有针对性的计算。

认证和标准

阻燃<br>符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

无硅<br>不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。

DNV-GL<br>获得DNV-GL型检测认证——证书号：13 655-14 HH

无尘室<br>符合ISO 1级标准。外护套材料符合CF77.UL.05.12.D标准，通过IPA依照标准14644-1进行的测试

一般性能

芯数及截面积 [mm2]	(2x0.25)C
外径最大	5.0 毫米
铜指数	16 千克/千米
重量	29.0 千克/千米
绞合方式	对绞芯线

动态信息

	最小弯曲半径，拖链（系数）	7.5 x d
	拖链最小弯曲半径	37.5 毫米
	最小弯曲半径，柔性（系数）	6.0 x d
	最小弯曲半径，柔性	30.0 毫米
	最小弯曲半径，固定（系数）	4.0 x d
	最小弯曲半径，固定	20.0 毫米
	温度，拖链最小	-25 °C
	温度，拖链最大	80 °C
	温度，柔性	-40 °C至+80 °C（符合EN 60811-504标准）
	温度，固定	-50 °C至+80 °C（符合DIN EN 50305标准）
	v最大，架空	5 m/s
	v最大，滑动	3 m/s
	a最大	50 m/s2
	行程	达100米的行程

电缆结构

	导体	特殊高柔性设计的精细裸铜多股线
	芯线绝缘	高机械性能TPE混合物
	芯线结构	以短节距绞合的2个芯线，芯线对线还以短节距长度绞合。
	芯线识别	颜色代码符合 DIN 47100 标准
	内护套	包裹在外层的箔材
	总屏蔽	高度抗弯曲的镀锡铜丝编织。覆盖线性约70%，光学约90%。
	外护套	低粘性、无卤素、高度耐磨的 PUR 基混合材料，符合拖链要求（符合 DIN EN50363-10-2 标准）。
	护套颜色	窗口灰色（类似RAL 7040）

电气信息

	额定电压	300/300 V (符合 DIN VDE 0298-3 标准)
	测试电压	1,500 V

标准和认证

	分类	5.5.3.1级 5：适用于在拖链中持续运动的电缆，重载，半径不低于6.8 x d，速度达10米/秒 5:行程距离长达100米 3：耐油（符合DIN EN 50363-10-2标准） 1：无扭转
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-10-2 标准）
	海上	耐MUD，符合NEK 606 - 2009版标准
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准
	无硅	不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。
	无卤素	符合EN 60754标准
	UL/CSA	型号10493和20233，300V，80°C
	NFPA	符合NFPA 79-2012第12.9章的标准
	DNV-GL	获得DNV-GL型检测认证——证书号：13 655-14 HH
	EAC	经认证编号TC RU C-DE. ME77.B.01559
	CTP	经认证编号C-DE. PB49.B.00416
	无铅	符合2011/65/EU（RoHS II）标准
	CEI	符合CEI 20-35标准
	无尘室	符合ISO 1级标准。外护套材料符合CF77.UL.05.12.D标准，通过IPA依照标准14644-1进行的测试
	CE	符合2014/35/EU标准
