• 应用要求: 适合柔性应用
• 外护套: iguPUR
• 总屏蔽
• 耐油性: 耐油（符合 DIN EN 50363-10-2 标准）
• 阻燃
• 抗UV
• chainflex? 高柔性电缆等级: 3.1.3.1

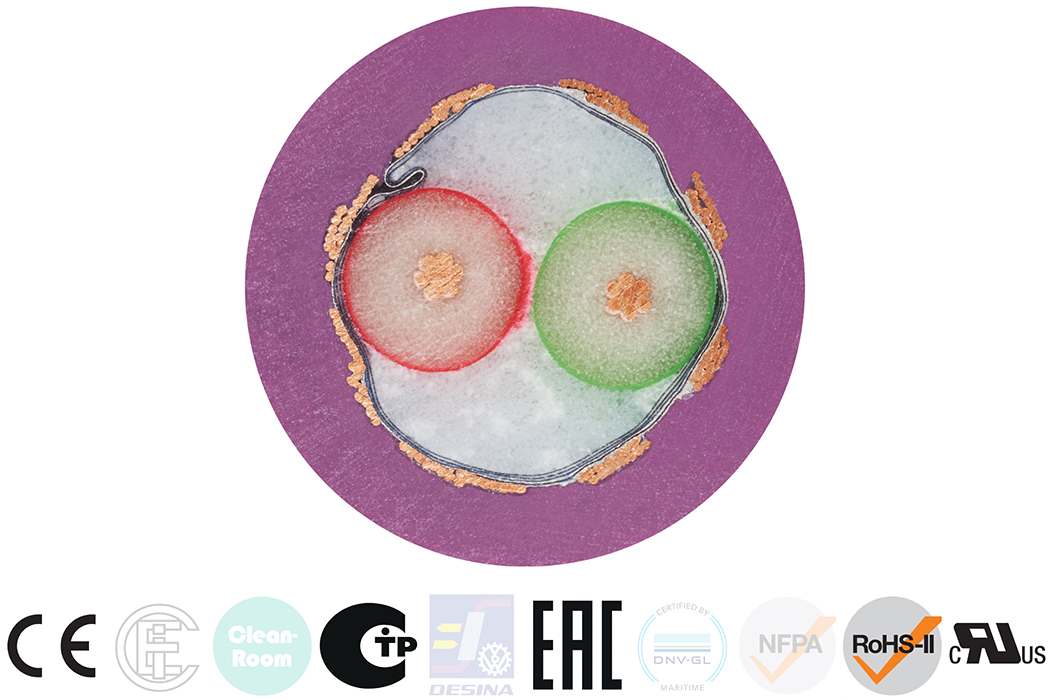

chainflex? 高柔性总线电缆 CF898

典型应用领域：

• 适合柔性应用
• 受油的影响
• 室内应用及不受阳光直射的室外应用
• 特别适用于架空应用，行程达 10 米
• 加工设备/机床，低温应用

此系列的使用寿命有保证（需符合质保条件）
更多信息：chainflex? 高柔性电缆质保

往返运动*				100 万	300 万	500 万
温度，	v 最大[米/秒]	a 最大	行程距离	最小弯曲半径	最小弯曲半径	最小弯曲半径
从/至[°C]	架空	[m/s2]	[m]	[系数 x d]	[系数 x d]	[系数 x d]
-20 / -10				17.5	18,5	19,5
-10 / +60	3	20	≤ 10	15	16	17
+60 / +70				17.5	18,5	19,5

* 可实现更多次数的往返运动 – 请咨询有针对性的计算。

总线电缆技术说明

chainflex? 高柔性总线电缆专为在拖链应用中连续使用而开发并经过测试。 根据
使用的外护套材料和设计原理，我们针对不同的机械要求
和介质电阻而设计总线电缆。
电气设计的选择应确保可靠满足各总线规格的电气性能，
并且最重要的是高 EMC 安全性。 尽管永久运动，
也应确保电气值的永久稳定性。
然而，整个总线通信系统中的整体传输属性并非完全取决于
所使用的电缆。相反，它需要所有组件（电子组件，
连接技术和电缆）的精确协调，并考虑与所需数据传输速率相关的各个系统
的最大传输速率。 因此，电缆不完全负责
信号的安全传输。

认证和标准

	分类	3.1.3.1级 3：无特殊设计的拖链适用电缆（例如，层状编织），应用于拖链。 1：架空 3：耐油（符合DIN EN 50363-10-2标准） 1：无扭转
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-10-2 标准）
	阻燃	符合IEC 60332-1-2、CEI 20-35、FT-1标准
	无硅	不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。
	UL/CSA	型号1589和20236，30V，80°C
	EAC	经认证编号TC RU C-DE. ME77.B.01559
	CTP	经认证编号C-DE. PB49.B.00449
	无铅	符合2011/65/EU（RoHS II）标准
	CE	符合2014/35/EU标准
	CC-Link	无
