易格斯chainflex 高柔性控制电缆 CFBUS.PUR.040
发布时间：2018/8/24 10:28:53 修改时间：2020/1/15 15:43:52 浏览次数：1646

chainflex? 高柔性总线电缆CFBUS.PUR

应用要求: 适合中等负载的应用
外护套: PUR
总屏蔽
抗冷却剂
防刻痕
耐油性: 耐油（符合 DIN EN 50363-10-2 标准）
阻燃
不含 PVC
耐水解和微生物
抗UV
无卤素
chainflex? 高柔性电缆等级: 4.3.3.1

chainflex? 高柔性总线电缆CFBUS.PUR

典型应用领域：

适合中等负载的应用
几乎无限的耐油
室内应用及不受阳光直射的室外应用
适用于水平架空和行程小于20米的滑行应用
用于机加工设备/机床、低温应用的总线连接电缆

根据保障条件保证寿命
更多信息：chainflex? 高柔性电缆质保

往返运动*					500万次	750万次	1000万次
温度，	v最大 [m/s]		a最大	行程距离	最小弯曲半径	最小弯曲半径	最小弯曲半径
从/至[°C]	架空	滑行	[m/s2]	[m]	[系数 x d]	[系数 x d]	[系数 x d]
-20 / -10					15	16	17
-10 / +60	3	2	30	≤ 20	12.5	13.5	14.5
+60 / +70					15	16	17

* 可实现更多次数的往返运动 – 请咨询有针对性的计算。

认证和标准

无硅<br>不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。

DNV-GL<br>获得DNV-GL型试验认证——证书号：61 935-14 HH

无尘室<br>符合ISO 1级标准。外护套材料符合CF77.UL.05.12.D标准，通过IPA依照标准14644-1进行的测试

CFBUS.PUR.040

一般性能

总线系统	Ethernet/CAT5
芯数及截面积 [mm2]	(4x0.25)C
芯线组	(4 x 0.25)C
颜色识别	白色, 绿色，棕色，黄色（四星式绞合）
外径最大	6.5 毫米
铜指数	29 千克/千米
重量	67.0 千克/千米

动态信息

	最小弯曲半径，拖链（系数）	12.5 x d
	拖链最小弯曲半径	81.3 毫米
	最小弯曲半径，柔性（系数）	10.0 x d
	最小弯曲半径，柔性	65.0 毫米
	最小弯曲半径，固定（系数）	7.0 x d
	最小弯曲半径，固定	45.5 毫米
	温度，拖链最小	-20 °C
	温度，拖链最大	70 °C
	温度，柔性	-40 °C至+70 °C（符合EN 60811-504标准）
	温度，固定	-50 °C至70 °C（符合DIN EN 50305标准）
	v最大，架空	3 m/s
	v最大，滑动	2 m/s
	a最大	30 m/s2
	行程	达20米的行程

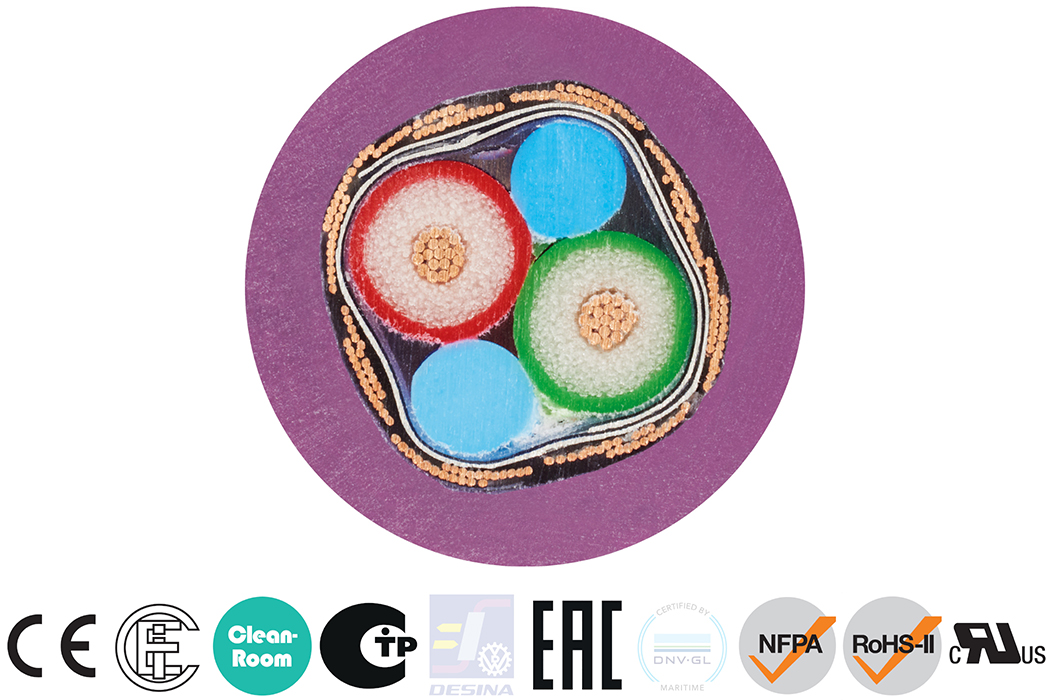

电缆结构

	导体	细线绞合导线，以裸铜线制成，特别抗弯曲（符合 DIN EN 60228 标准）。
	芯线绝缘	机械高质量TPE混合物（符合总线规范）
	芯线结构	符合总线规格标准
	芯线识别	符合总线规格标准。
	总屏蔽	抗弯曲的镀锡铜丝编织。覆盖线性约55%，光学约80%。
	外护套	低粘性、高耐磨的 PUR 基混合材料，符合拖链要求（符合 DIN EN 50363-10-2 标准）。
	护套颜色	丁香红色（类似RAL 4001）

电气信息

	波阻抗	100 ?
	额定电压	50 V
	测试电压	500 V

标准和认证

	分类	4.3.3.1级 4：采用特殊设计、适用于在拖链中持续运动的电缆（中等负载，半径不低于7.5 x d，速度达3米/秒） 3：行程距离长达20米 3：耐油（符合DIN EN 50363-10-2标准） 1：无扭转
	抗UV	中等
	耐油性	耐油（符合 DIN EN 50363-10-2 标准）
	海上	耐MUD，符合NEK 606 - 2009版标准
	阻燃	符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准
	无硅	不含会影响涂料附着力的硅（符合PV 3.10.7 – 1992版标准）。
	无卤素	符合EN 60754标准
	UL/CSA	型号1598和20236，30V，80°C
	NFPA	符合NFPA 79-2012第12.9章的标准
	DNV-GL	获得DNV-GL型试验认证——证书号：61 935-14 HH
	EAC	经认证编号TC RU C-DE. ME77.B.01218
	CTP	经认证编号C-DE. PB49.B.00416
	无铅	符合2011/65/EU（RoHS II）标准
	CEI	符合CEI 20-35标准
	无尘室	符合ISO 1级标准。外护套材料符合CF77.UL.05.12.D标准，通过IPA依照标准14644-1进行的测试
	DESINA	符合VDW，DESINA标准化
	CE	符合2014/35/EU标准
	CC-Link	无
