igus E03.05.028.0 方便型微型拖链
发布时间：2018/11/9 16:55:27 修改时间：2018/12/7 12:08:55 浏览次数：1181

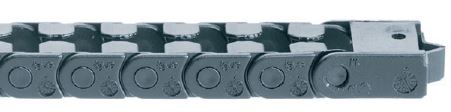

E03系列 - 链，从外径装填

1. 最小的igus?拖链——内部尺寸5 x 5毫米
2. 非常易于填充——适合预装配插头的应用，不能打开和关闭盖子
3. 集成去应力元件的安装架 4. 小节距实现静音平稳的运转
5. 重量非常轻
6. 适合最小弯曲半径，如Chainflex?高柔性电缆CF98/CF99——4 x d！
7. 非常经济的价格
8. “按钮式设计”将链节固定在一起

E03系列适合以下应用类型：

垂直：悬挂应用，竖直应用
水平：架空应用≤ 0,4米
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）

E03系列适用场合

最小igus?拖链——内部尺寸5 x 5毫米
当您需要5,0毫米内高且具有最小弯曲半径的超小拖链时
适合不超过10毫米的内部宽度
适用于架空长度最高为0,4米和填充重量最大为0,24千克/米
要求填充时无需启闭盖板
要求运行安静
当需要轻巧、经济高效的拖链时

E03系列不适用场合

适合有特别高的负载和长架空距离的应用
04系列E2微型
如果需要简单、不用打开的拖链
03系列E2微型

安装尺寸


产品代号 :	E03.05.028.0
内宽Bi [mm]:

弯曲半径R [mm]:

行距S [mm]:
固定端dM [mm]:
拖链长度^** [mm]:	610
链节数量 :	61
外宽Ba [mm]:	8.7
H^* [mm]:	64
D [mm]:	47
K [mm]:	110
Hi [mm]:	5
Ha [mm]:	8
每链节重量 [g]:	-
重量 [kg/m]:	0.03
所要求的间隙高度是 HF=H+10毫米（在0,1千克/米的附加载荷下）,这适用于所有类型的应用如空间特别有限，请向igus?咨询。
**与链长相符计算长度免固定架

在线服务:

查询/订单

> 0 m

根据客户要求

-500 500

打开装置处的间隙：1-2毫米/宽度
A= 移动端
B= 固定端
节距：10毫米
每米链节数：100
行程：S
拖链长度：S/2 + K

架空长度

无支承长度取决于额外负载
X轴：无支承长度（米）FLB/FLG
Y轴额外负载（千克/米）
刻度下段：行程S（米）
FLB = 带准许凹陷的无支承
FLG = 上层平直的无支承

价格指数:

开启机构 :

个人联系

无最小订购量

8⁰⁰ - 20⁰⁰送货及咨询时间 24小时内即可发货* 免费样品有哪些地方令您不满意？/反馈

应用实例 3D-CAD 订购样品，目录和CD-ROM 拖链专家致电使用寿命计算 PDF文件问讯产品专家

应用igus?产品的设计

E03系列的接头

接装板

3种宽度，5种弯曲半径

装配说明

技术说明

去应力元件

接头

工程塑料 - 一片式

B = 安装架
C = 接装板

一片式接头 - 安装装置

耐腐蚀

预装配

适合于沿内径或外径表面安装

接装板便于快速装配
