德国易格斯公司是拖链、高柔性电缆和工程塑料轴承的世界著名制造商。在过去的几十年中,其多款产品都成功的用于机床领域。产品创新是易格斯公司的不断追求,该公司每年都会推出众多新品,为设计工程师带来更多可能,提升整机的能。![](http://www.cechina.cn/UpLoad/CompanyFile/2011/10/20/4c648d97-7241-4987-8350-11154ce94438.jpg)

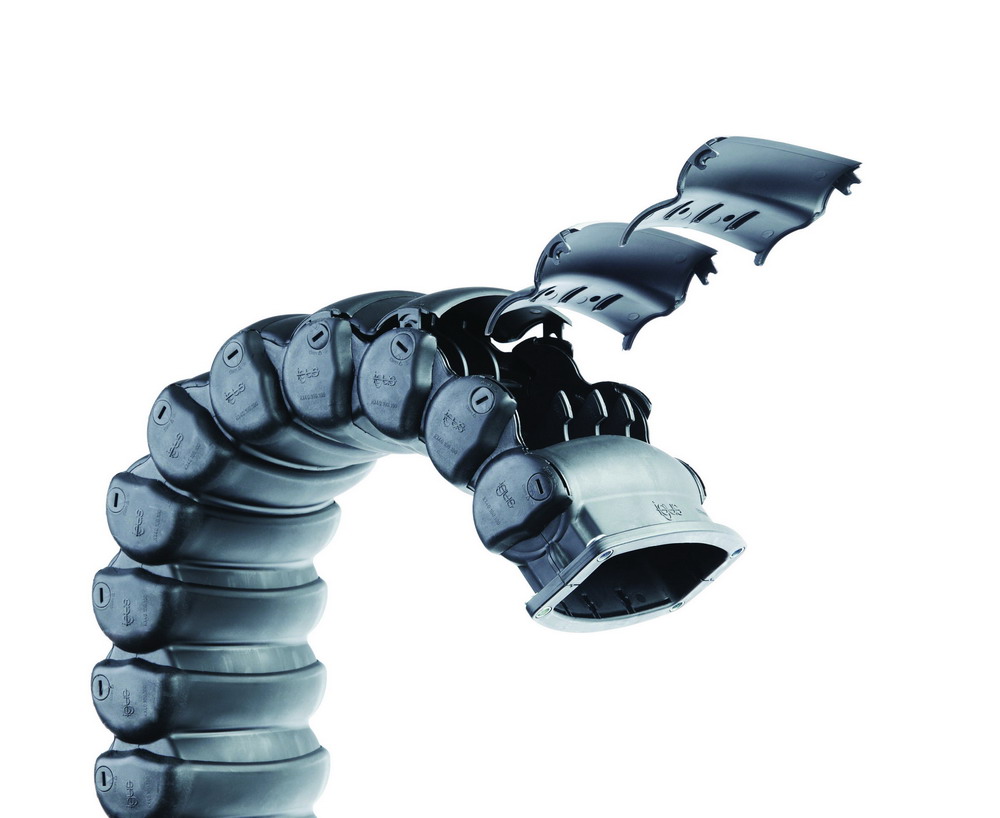

来自于德国易格斯公司的“RX”拖管适用于机床领域。所有碎屑和碎片,无论颗粒大小,都轻松滑落,从而100%保护其内部的管线。
这其中不乏特别适用于机床领域的创新产品,例如:密封性更好的RX系列拖管,适用于加工碎屑非常多的工况;新型Guidelok拖链系统,满足几十米长行程架空使用;结合多年研发经验的全能E4.1系列拖链,性能更好,选择更容易;结合滑动和滚动运行方式的DryLin? WJRM轴承,非常适用于机床防护门使用。
获得2010工业设计大奖的“RX”拖管
制造商易格斯认为,获得“2010 iF产品设计奖”的“RX”拖管突破了以往的全封闭标准。从两年前首次研发出来以后,该公司又对该产品的封闭性进行了进一步优化。它通过了在高碎屑环境中长期使用的各种测试。另外,这款拖管的创新设计确保了所有的碎屑能轻松的脱落,不管颗粒大小都不会附着在拖管表面。“RX”拖管边缘或开口处甚至缝隙也完全不会被划伤。它特殊的弧形设计和光滑的外壳,能直接让碎片和碎屑掉落。另外,孔销连接和限位块被隐藏在内部,因此没有任何碎屑会卡在里面。
新型Guidelok拖链系统适用于长达50米的架空应用
当拖链被用于滑行应用时,金属碎屑就成为了长行程应用的一大问题。来自德国易格斯的设计师们研发出了一款可在上端区域滑行的横向系统,被称为“Guidelok”。这个全新拖链解决方案是适用于行程长达50米的长行程应用和架空应用的理想解决方案。这个新系统将拖链的上端区域固定在了一个可摆动滚轮支架上,而当运动拖链的弯曲部分经过时,它会自动移开。整个系统通过一个轻型铝制导向槽进行导向,它首先会通过滚架。接着,滚架会移动到弯曲半径的后面。之后,上端拖链的运行就会由滚轮支架来支撑。借助这种设计结构,在上端拖链和底端拖链的滑行表面之间就不会嵌入碎屑。
一条E4.1系列拖链几乎解决所有问题
通过对过去几十年不断研发和测试的积累,几年前德国易格斯公司还推出了新款 “E4.1”系列拖链。迄今,完整的“E4.1”系列拖链产品已供货达三年之久。该款产品几乎将其以往所有最好的设计优势都结合在了一起,成为了一个全新的解决方案。它可沿内外半径,从两侧打开横杆,方便装配和检修。且横杆上带有刻度线,使内部分隔片的装配定位更加准确方便。为其开发的新型隔片具有圆滑的倒角,使拖链内腔更加光滑,有利于保护内部的各种管线。另外,相比原先的型号,无论是水平、竖直或侧向安装,其都具有更高的强度。
减小机械防护门中的摩擦
新型轴承“DryLin? WJRM”是为了减少驱动力为目标而研发的,尤其是为了满足各类门,防护系统,分隔机构和可调式锁以及轻型搬运任务的要求。为此,易格斯利用了滑行运动和滚动运动的特殊优势,
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/10/20/200c3a1a-157b-485f-96f3-1d023f9f96b2.jpg)

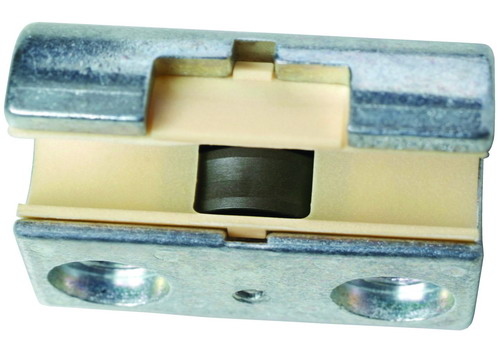

创新且高性价比的合成直线轴承“DryLin? WJRM”组成了滚动和滑行运动。它为重达50千克的机械防护门手动调节而特殊研发。
将它们组合在了一起。聚合物滚轮免维护,可以使任何重达50千克的机械防护门,轻而易举地实现手动调节。在特定的安装点上,通过使用滚珠轴承承受主要载荷,可减少4至5倍的驱动力。这就使手动操作变得更为简便。“DryLin? W”是一款灵活的模块化系统,由硬质阳极化铝型材,压铸锌基座,精铸不锈钢或铝以及工程塑料滑动轴承制成。在这款易于安装的系统中的多种元件可使用户优化设计空间。组合不同滑块长度,可实现导轨宽度的多种组合。所有“DryLin? W”导向系统的运行都无需润滑油,被称为干运行系统,也就是说它们在运行过程中无需维护。![](http://www.cechina.cn/UpLoad/CompanyFile/2011/10/20/7460181c-83b6-4804-b576-18c96cb5ba96.jpg)

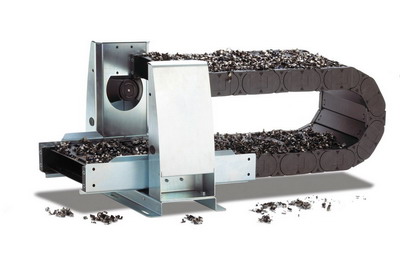

来自德国易格斯的新型拖链“Guidelok”适用于碎屑区域。可实现长达50米架空长度的行程应用。在上端拖链和底端拖链的滑行表面之间不会嵌入碎屑。
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/10/20/2a0893a2-a468-426c-a4ae-42f9282d4dd0.jpg)

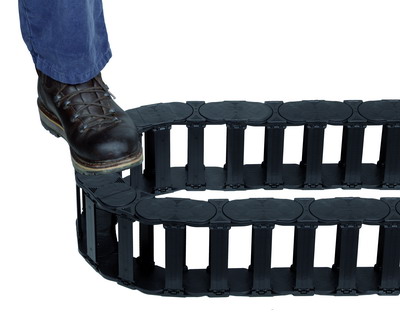

德国易格斯公司通用型“E4.1”拖链,适用于高动态。内部锁紧“沟槽”设计,确保在侧向安装时耐扭转和高稳定性。
