E6系列除了产品使用寿命长久之外,还能提供其它众多优点。 其显著优点为运行噪音极低,震动极小,因此非常适用于要求低震动的直线驱动系统。 当能量供应机构运行时,极少会产生多边形效应。 其噪音极低的性能已经过了TüV认证。 广泛的产品范围使您可以为您的应用选择最适用的产品尺寸 - 我们还为设计师们提供了众多内部分隔方案,可供选择。 接头也同样如此。
TüV噪音等级证书测试结果 - 46db(A)
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/4663651b-1fea-459c-9490-6ecb0b2e853f.jpg)
拖链:如需关闭,只需按下,咔嗒声后即关闭。 拖管:用螺丝刀抬起可移动盖板。
从两侧可快速打开:
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/1b3e435f-509c-45c5-b295-a0af7b37bab4.jpg)
E6.29
内高 hi: 29 mm
内宽 Bi: 30 - 120 mm
弯曲半径 R: 55 - 150 mm
节距: 22 mm
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/567bed89-a8ba-4707-8407-1d0a1be1f2ac.jpg)
E6.40
内高 hi: 40 mm
内宽 Bi: 40 - 300 mm
弯曲半径 R: 63 - 200 mm
节距: 27.8 mm
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/5e55c77f-102c-4379-9699-e72eff836597.jpg)
E6.62
内高 hi: 62 mm
内宽 Bi: 50 - 400 mm
弯曲半径 R: 115 - 350 mm
节距: 50 mm
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/e3b3e569-8a4a-4ab3-815f-6dd209195a59.jpg)
E6.80
内高 hi: 80 mm
内宽 Bi: 50 - 600 mm
弯曲半径 R: 150 - 450 mm
节距: 65 mm 内高 hi: 80 mm
内宽 Bi: 50 - 600 mm
弯曲半径 R: 150 - 450 mm
节距: 65 mm
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/8f72924b-e48a-4e64-a077-2326bbd33bb0.jpg)
E6.35
内高hi:10.3 mm
内宽Bi:6 - 64 mm
弯曲半径R:10 - 50 mm
节距: 25 mm
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/128dddd2-9177-42b8-9643-e4462e8fa674.jpg)
E6.52
内高 hi: 52 mm
内宽 Bi: 40 - 300 mm
弯曲半径 R: 75 - 250 mm
节距: 30 mm
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/18a3848d-6bb0-4166-9d3e-6c8a7d72cf6b.jpg)
E6.80L
内高 hi: 80 mm
内宽 Bi: 50 - 600 mm
弯曲半径 R: 150 - 450 mm
节距: 65 mm
E6系统具有六片式链节拖链 - 可从两侧快速打开
1.运行噪音极低 - 46 dB(A) 取决于运行速度
2.可沿内外径快速打开
3.部分型号可提供全封闭拖管。
4.高稳定性“架空”
5.适用于高速和高加速度应用
6.模块化结构,可按要求缩短或延长
7.震动极小
8.高稳定性和抗张强度
9.可提供几种支架元件供选择
10.可提供一体化去应力KMA接头
11.E6系列 - 适用于滑行应用 - 边缘光滑 - 易于安装
典型工业领域和应用
*半导体制造与处理
*光学
*拾取机器人
*输送与机器人
*测量技术
*打印机与绘图仪
*无尘室应用
*普通机械
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/62eba049-fc1a-4ed9-9686-f8c4cd06336c.jpg)
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/332ef8c8-d129-4df1-9c6e-4df19cbebb7d.jpg)

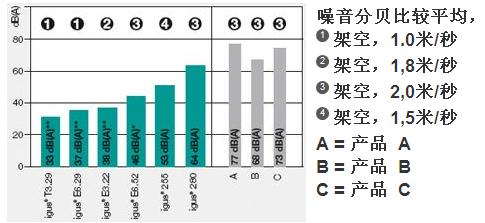

*由üV Rheinland测得,在背景噪音为10 dB(A) 的情况下,运行噪音为46 dB(A) ** 经过易格斯实验室测试,符合DIN 45635标准
![](http://www.cechina.cn/UpLoad/CompanyFile/2011/11/25/8139313e-bfec-478d-b831-5a663b97d0d8.jpg)
IPA认证 - IG0704-400报告:
特殊“无尘室”材料 - Class 1,符合DIN EN ISO 14644-1标准
注意:没有产品可以在v = 0.5 m/s, a = 1.0 m/s2的条件下,符合DIN EN ISO 14644-1 Class 1标准 - 除了E6.29.060.150.0.CR
标准材料 - Class 3 符合DIN EN ISO 14644-1标准 (符合 US Fed. Stand. 209E, Class 1标准) 测试条件,v = 0.5 m/s,a= 1.0 m/s2 ,拖链型号:E6.29.060.150.0以及v= 1m/s, a = 2m/s2 ,拖链型号:E6.29.050.055.0,电缆型号:CF34.15.04, CF9.05.12, CF11.02.01.02.PBA.LC.D
