德国易格斯导向螺杆|滑动平台|快速导向螺杆：DryLin? SET – 快速导向螺杆

简单，且高效的集成设计结构 - 新的DryLin? 快速导向螺杆，仅由几个元件组成。表面氧化的铝合金导
管（直径25毫米）和滑块完全保护导向丝杆。滑块与导向螺母均由高性能聚合物制成。免维护；摩擦
系数低同时还能表现出优异的耐磨性。在丝杆的径向支撑采用iglidur? 滑动轴承。

优点：
?绝对的免维护                                       ?优异的耐腐蚀性（配不锈钢丝杆）
?重量轻（铝合金和塑料结构）           ?径向公差可以通过手动或者马达驱动调节

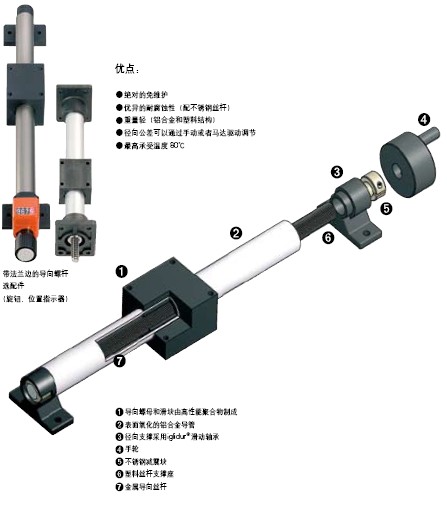

1.导向螺母和滑块由高性能聚合物制成             2.表面氧化的铝合金导管        3.径向支撑采用iglidur? 滑动轴承                                           4.手轮                                        5.不锈钢减震块6.塑料丝杆支撑座                                         7.金属导向丝杆

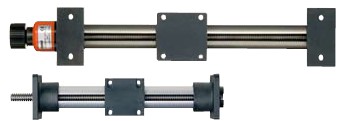

DryLin? SET – 导向螺杆

长度[毫米]和重量

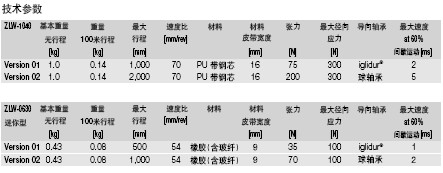

DryLin? ZLW –同步带传动

已经开发出来的DryLin? 皮带传动系统，适合用于负载小，需要快速定位的系统。皮带传动的直线
进给平台是耐腐蚀的，质量轻和结构紧凑，由于轻质量载荷作直线滑动引起的惯量小。

特性
● 100 %自润滑免维护滑动轴承
● 装配简单，用途广泛
● 行程可以自由选择
● 稳定性好
● 质量轻，耐腐蚀
● 两种安装尺寸
● 带支架
这种齿形皮带传动上的运动部件使用的是100%免维护和自润滑工程塑料轴承。尽量避免影响润滑的
有较高硬度的颗粒进入滑动部位。因此，在很多应用场合都会提高轴的硬度。
根据不同应用场合可以在两种类别产品之间选择：

系列1- 基本型:完全由工程塑料制成传动装置，是自润滑的和适合水下运动的。它能够达到的最大速度为 2米/秒。
系列2 - 快速运动型:区别在于：同步带装在滚动轴承上。较大的皮带张力使得运动最大速度能达到5米/秒。

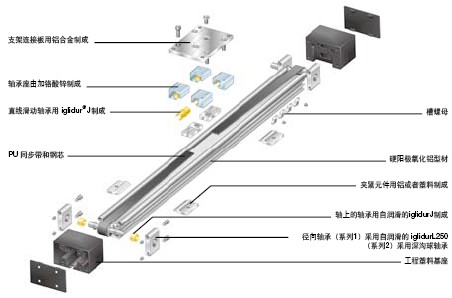

DryLin? ZLW –齿形同步带的装配
