H4.32系列

1.内外链节设计保证直线运动
2.通过具有“制动器“的限位开关来降低噪音
3.当剪切力在起作用时，“舌 - 榫设计”能提高强度以及承载力
4.(与旧型最好的E4系列相比)通过提高限位块半径的设计，增强15%的抗拉强度，增长架空长度
5.新型横杆可用于快速装配/拆卸 - 385.X Q
6.新型的支架套件增加了高达4倍的电缆使用寿命
7.只需反装外侧链节无需再次加工即可提供无预应力型号：- NC
8.横杆可沿拖链的两侧拆卸
9.可铰接式快速开启的移动盖板 - 拖管
10.圆滑宽塑料横杆 - 有效保护电缆
11.优化侧向滑行模块 - 增长使用寿命
12.光滑的外侧板，可抵抗污垢
13.可在接头上装配去应力分隔片以去除应力

可提供内宽Bi: 50 - 400 mm
可提供弯曲半径 R: 63 - 300 mm
节距 = 56 mm/链节 = 18链节数/m(1008 mm)

H4.32系列的适用场合
要求低噪音
用于高速度和/或高加速度
長いストロークに
要求高附加负载

H4.32系列的不适用场合

长行程

从10米起，最大可达200米

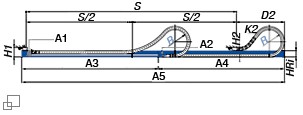

链长 = S/2+K2
长行程 - 滑行(使用温度最高达200m)
在滑行应用中，拖链的上行部分是在下行部分上使用的 我们建议这样的一个系统的项目规划由我们的技术人员来进行。对于行程在4.0到10米之间的应用，我们建议使用更大的架空拖链

A1 = 移动端
A2 = 固定端
A3 = 带耐磨滑条导向槽
A4=不带滑动条的导向槽
A5=总长导向槽

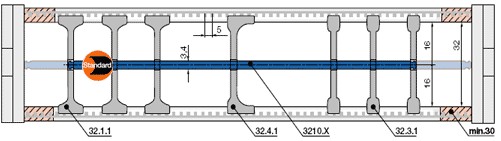

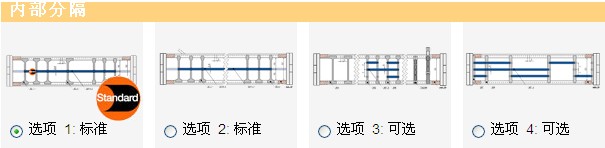

内部分隔

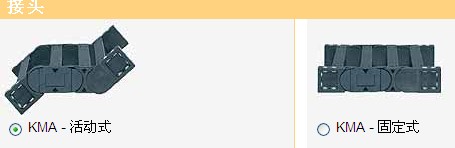

接头

建议用于架空滑行应用

选项-安装去应力电缆夹或拖链梳状板在C型槽中

耐腐蚀

通用接头可在所有端面连接

用于狭小空间

KMA接头 - 活动式

产品代号 :

E4.320.05.1.12

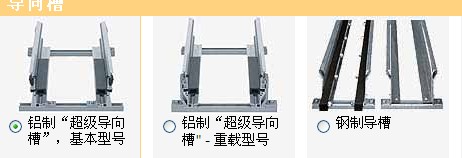

导向槽

铝制“超级导向槽” - 易格斯标准

铝制“超级导向槽”是用于长行程的模块化导向槽系统（当拖链自滑行时，也能使其照常运行）。 铝制“超级导向槽"可提供底成本的基本型号和升级版的重载型号。 通常情况下，易格斯建议使用新型标准导向槽系统。

• 多种坚固选项：重载型接头，轻载型夹紧块和内部限位块
• 侧向导向条用于高速应用时防磨损
• 抗水铝材可防腐蚀
• 装配灵活 - 任何侧面长度和导向槽截面面积都可与地面连接

这个选项不可用于已选定的拖链。

1. 导向槽侧板，铝制，2米

2. 耐磨滑条，工程塑料，2米

3.导向条，横向，2米

4. 夹紧块，铝制

5. C型槽，镀锌钢

6. 螺丝 M6 x 16

7. 滑动螺母 M6

8.端面连接件“基本型”，工程塑料

10. 选项：静音导向槽，橡胶

*根据客户要求可不带导向条

零件清单
