拖链电缆|通用拖链|H4.42系列拖链，每隔一个链节有横杆，可沿两侧快速打开
1.内外链节设计保证直线运动 2.通过具有“制动器“的限位开关来降低噪音 3.当剪切力在起作用时，“舌 - 榫设计”能提高强度以及承载力 4.(与旧型最好的E4系列相比)通过提高限位块半径的设计，增强15%的抗拉强度，增长架空长度 5.可选配快速打开横杆 385.X Q 6.选用分隔片套件可使电缆的使用寿命增加4倍 7.只需反装外侧链节无需再次加工即可提供无预应力型号：- NC 8.横杆可沿拖链的两侧拆卸 9.可铰接式快速开启的移动盖板 - 拖管 10.圆滑宽塑料横杆 - 有效保护电缆
可提供内宽Bi: 50 - 400 mm 可提供弯曲半径 R: 75 - 350 mm 节距 ：67 mm/链节 = 15 链节数/m
取决于附加负载时的架空长度 X轴：架空长度FLB/FLG（m） Y轴：附加负载（kg/m） 低刻度：行程以米为单位 FLB=安全塌腰架空长度 FLG = 直线架空长度举例 A： 填充重量 = 4,0 [千克/米] 架空长度 FLB="3",4米 行程= 3，5 m

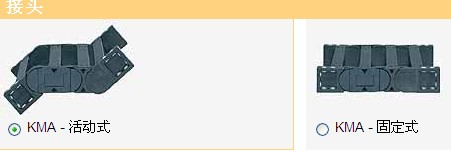

接头
支撑下端运行 - 安设导向槽作为简易模块化系统，一片式导向槽适用于下端运行拖链的应用 您所需要的宽度，高度和颜色 - 我在供应装配拖链的同时也会提供给您支撑底盘系统 随时随地可装配于您的机械或应用中 节省您的到货和设计时间

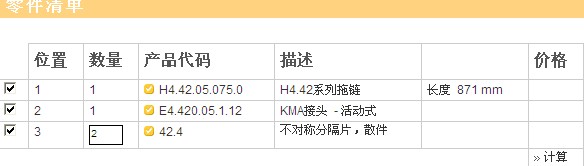

零件清单
