400系列拖链，每个链节均有横杆

1.横杆可沿拖链的两侧拆卸
2.封闭和开放设计可结合使用
3. 多种内部分隔方案
4.可铰接式快速开启的移动盖板 - 拖管
5.“车闸式”限位块可有效降低噪音
6.宽塑料横杆
7.优化的滑行表面 - 带侧向耐磨垫
8.KMA接头可在所有端面连接
9.可选用刚性或活动式接头
10. 选配集成式去应力接头
11. 抗污垢外壳
12可选配带双向弯曲半径的RBR

E4/00-NC 也可选用不带预紧的拖链
可提供内宽Bi: 50 - 600 mm
可提供弯曲半径 R: 135 - 500 mm
节距：91 mm/链节 = 11 链节数/m

400系列适用场合

• 要求低噪音
• 用于高速度和/或高加速度
• 長いストロークに
• 要求高附加负载
• 也可选配不带预紧的型号

400系列不适用场合

架空长度

取决于附加负载时的架空长度
X轴：架空长度FLB/FLG（m）
Y轴：附加负载（kg/m）
低刻度：行程以米为单位
FLB=安全塌腰架空长度
FLG = 直线架空长度

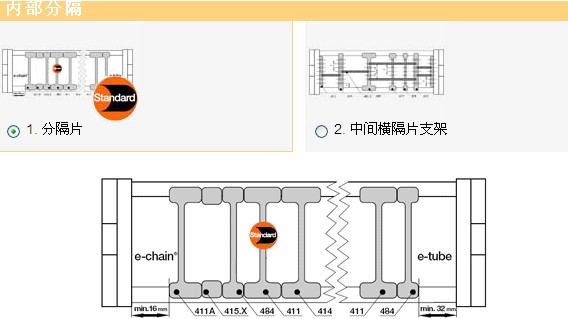

内部分隔

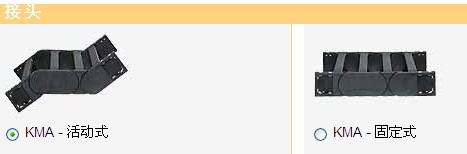

接头

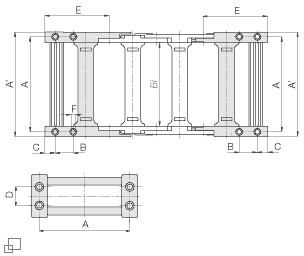

采用M8 DIN912-8.8内六角头螺丝紧固 不带C卡槽（带C卡槽）

接头，活动式，全套用于奇数链节

建议用于架空滑行应用

用于狭小空间

选项-安装去应力电缆夹或拖链梳状板在C型槽中

耐腐蚀

通用接头可在所有端面连接

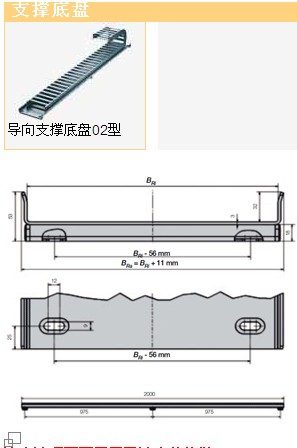

支撑下端运行 - 安设导向槽作为简易模块化系统，一片式导向槽适用于下端运行拖链的应用 您所需要的宽度，高度和颜色 - 我在供应装配拖链的同时也会提供给您支撑底盘系统 随时随地可装配于您的机械或应用中 节省您的到货和设计时间

• 整套系统，即装即用
• 无需费时费力地自主设计！
• 适用于多种拖链型号的宽度
• 可轻松安装于您的机械外部或墙壁托架上。
• 可提供2种型号及4个选配产品

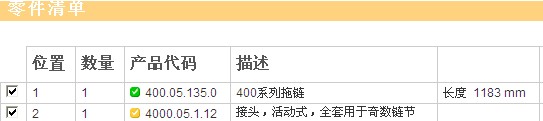

零件清单
