拖链电缆|拖链系统|拖管|220系列拖链，每个链节均有横杆

您可在此设定您个人的拖链系统。所有条目及零部件都位于页面底部的零件清单内。

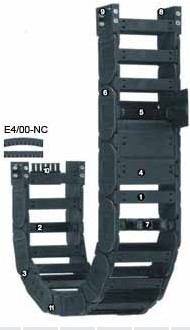

220系列拖链，每个链节均有横杆

1.横杆可沿拖链的两侧拆卸
2.宽大的塑料横杆可有效保护电缆
3.“车闸式”限位块可有效降低噪音
4.封闭和开放设计可结合使用
5.可铰接式快速开启的移动盖板 - 拖管
6.优化的滑行表面
7. 多种内部分隔方案
8.KMA接头可在所有端面连接
9.可选用刚性或活动式接头
10. 选配集成式去应力接头
11可选配带双向弯曲半径的RBR

E4/00-NC 也可选用不带预紧的拖链
可提供内宽Bi: 40 - 300 mm
可提供弯曲半径 R: 55 - 250 mm
节距：46 mm/链节 = 22 链节数/m

220系列

内高 hi: 28 mm
内宽 Bi: 40 - 300 mm
弯曲半径 R: 55 - 250 mm
节距: 46 mm

每个链节均有横杆的拖链

220系列适用场合

要求低噪音
用于高速度和/或高加速度
長いストロークに
要求高附加负载

220系列不适用场合

适用于曲折行程应用
E4/4拖链
用于侧装型应用
E4/4拖链
要求极低震动的拖链
E6.29系列

安装尺寸

安装形式: 无支承滑动


产品代号 :	220.040.055.0
内宽Bi [mm]:
弯曲半径R [mm]:
行距S [mm]:
固定端dM [mm]:
拖链长度^** [mm]:	782
链节数量 :	17
外宽Ba [mm]:	60
H^* [mm]:	152
D [mm]:	145
K [mm]:	265
H2 [mm]:	112
D2 :	125
K2 [mm]:	265
Hi [mm]:	28
Ha [mm]:	42
每链节重量 [g]:	48
重量 [kg/m]:	1.06
所要求的间隙高度是 HF="H"+25毫米（在1千克/米的附加载荷下）,这适用于所有类型的应用如果安装空间有严格限制，请咨询易格斯
**与链长相符计算长度免固定架

价格

> 0 m

根据客户要求

-500500

A1=移动端， A2=固定端
节距：46mm/链节
每米链节数= 22
行程：S
拖链长度 = S/2 + K

架空长度

取决于附加负载时的架空长度
X轴：架空长度FLB/FLG（m）
Y轴：附加负载（kg/m）
低刻度：行程以米为单位
FLB=安全塌腰架空长度
FLG = 直线架空长度

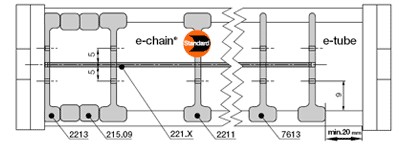

内部分隔

选项 1 ：分隔片和填充片

选项 2：中间横隔片支架

接头

KMA - 活动式

KMA - 固定式

建议用于架空滑行应用

通用接头可在所有端面连接

螺栓连接部位在拖链横截面之外

用于狭小空间

耐腐蚀


产品代号 :	2200.040.1.12
A [mm]:	Bi +12
A' [mm]:	Bi +24
B [mm]:	15
C [mm]:	12.5
D [mm]:	17
E [mm]:	58.5
F [mm]:	5.5

支撑底盘

导向支撑底盘01型

支撑下端运行 - 安设导向槽作为简易模块化系统，一片式导向槽适用于下端运行拖链的应用您所需要的宽度，高度和颜色 - 我在供应装配拖链的同时也会提供给您支撑底盘系统随时随地可装配于您的机械或应用中节省您的到货和设计时间

整套系统，即装即用
无需费时费力地自主设计！
适用于多种拖链型号的宽度
可轻松安装于您的机械外部或墙壁托架上。
可提供2种型号及4个选配产品

零件清单

	位置	数量	产品代码	描述		价格
	1	1	220.040.055.0	220系列拖链	长度 782 mm
	2	1	2200.040.1.12	接头，活动式，全套用于奇数链节
剪切成本:
总价:
						计算

	系统部件24~48小时内发货
	系统部件2周内发货
	根据所需，常规交货时间为4~8周
