带或不带滚轮的拖链链节都具有相同节距。
根据以往的设计,上端滚轮和下端滚轮是交错运行的。 这样可以避免产生冲撞。
滚轮被安装于侧板,“不可拆卸”。
长行程(最长可达800米),高额外负载(可达30千克/米)
适用于极长行程和高速应用(最大速度为10米/秒)
自滑行拖链横杆可确保拖链即使在极长行程的应用中也能安全运行。
可提供4种内高(32, 42, 56, 80毫米)
带支架的E4系统模块化P4安装套件
极大地减小了电缆运动所需的驱动力至25%
![](http://www.igus.com.tw/_wpck/images/global/1_2/System_P4_Abbildung1.jpg)
P4系统 - 由于所有拖链链节都拥有相同的节距,因此可以使运行非常安静。 自滑行拖链横杆可确保拖链即使在极长行程的应用中也能安全运行。
![](http://www.igus.com.tw/_wpck/images/global/1_2/System_P4_Abbildung2.jpg)
带自滑行横杆的导向槽系统可使上端运行拖链和下端运行拖链在高速运行时也能安全无误,不会发生偏移。
在长行程应用中,安全可靠,运行安静且耐磨损德能量供应系统 - 易格斯P4系统几乎免维护的易格斯P4系统是一个适用于长行程应用(行程长达800米的起重机设备或传送系统)的能量供应系统。 上端运行拖链和下端运行拖链在运行时不会发生偏移。 这就是说不会有东西会在耐磨损的塑料滚轮上滑行,但是它们会在大面积的滑行表面上滑行。 自滑行横杆和特殊导向槽系统的组合可以安全可靠地导向P4拖链。 高速应用 (最高可达 10 m/s) 和高负载应用(最高可达30 kg/m)的理想解决方案
1 几乎免维护的轮式拖链,带耐磨塑料滚轮
2 自滑行横杆组合
3 滚轮和拖链链节采用特殊设计,运行极为安静
4 上端运行拖链和下端运行拖链在运行时不会发生偏移。
5 带滚轮和不带滚轮的链节具有相同节距。
6 4 种内高: 32毫米, 42毫米, 56毫米和80毫米
7 采用拓展链节可以满足更高负载应用,内高可达56和80毫米
8 可提供坚固的钢制连接元件
9 可提供特殊的P4导向槽系统
![](http://www.igus.com.tw/_wpck/images/global/1_3/System_P4_Abbildung5.jpg)
轮式拓展链节适用于高载荷应用
可提供2种内高(56,80毫米)
可提供50%更高负载
最高硬度
拖链横截面可细分为不同的区域(电缆/气管)
![](http://www.igus.com.tw/_wpck/images/global/1_3/System_P4_Abbildung6.jpg)
使用寿命长久的耐磨滚轮适用于所有P4系统
耐磨损
长使用寿命
优化的滚动
噪音小,振动低
带滚轮和不带滚轮的链节具有相同节距。
![](http://www.igus.com.tw/_wpck/images/global/1_3/System_P4_Abbildung7.jpg)
新导向槽系统
自滑行横杆具有特殊的造型设计,使上端运行拖链和下端运行拖链在运行时不会发生偏移。
紧固的安装套件,使产品的使用寿命更长久
不锈钢,耐腐蚀
P4系列产品范围
P4.32系列:
1 几乎免维护的轮式拖链,带耐磨塑料滚轮
2 自滑行横杆组合
3 滚轮和拖链链节采用特殊设计,运行极为安静
4 上端运行拖链和下端运行拖链在运行时不会发生偏移。
5 带滚轮和不带滚轮的链节具有相同节距。
6 4 种内高: 32毫米, 42毫米, 56毫米和80毫米

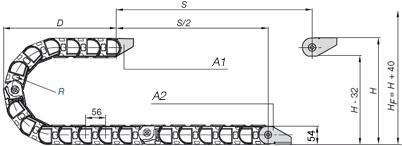

A1 = 移动端 | A2 = 固定端 | B1 = 移动端 |
B2 = 固定端 | B3 = 带滑行导轨的导向槽 | B4 = 不带滑行导轨的导向槽 |
B5 = 导向槽总长度 | S = 行程长度 | R = 弯曲半径 |
H = 理论安装高度 | HF = 实际安装高度 | HRI = 导向槽内高 |
D = 拖链退回极限位置时的最小距离 | K = π ? R + "安全余量" | D2 = 长行程拖链退回极限位置时的最小距离 |
K2 = *附加值 | H2 = *安装高度 | |
*移动端低
长行程 | 10米至600米 |
最大速度 滚动/最大滚动加速度 | 最大值10 [m/s] / 最大值 50 [m/s2] |
负载 | 最大值 7.00 [kg/m] |
材料 - 允许温度 °C | igumid G / -40° 至 +120° C |
阻燃等级,igumid G | VDE 0304 IIC UL94 HB |
![undefined](http://i05.c.aliimg.com/img/ibank/2013/109/449/956944901_678428090.jpg)
P4.42系列
1 几乎免维护的轮式拖链,带耐磨塑料滚轮
2 自滑行横杆组合
3 滚轮和拖链链节采用特殊设计,运行极为安静
4 上端运行拖链和下端运行拖链在运行时不会发生偏移。
5 带滚轮和不带滚轮的链节具有相同节距。
6 4 种内高: 32毫米, 42毫米, 56毫米和80毫米
A1 = 移动端 | A2 = 固定端 | B1 = 移动端 |
B2 = 固定端 | B3 = 带滑行导轨的导向槽 | B4 = 不带滑行导轨的导向槽 |
B5 = 导向槽总长度 | S = 行程长度 | R = 弯曲半径 |
H = 理论安装高度 | HF = 实际安装高度 | HRI = 导向槽内高 |
D = 拖链退回极限位置时的最小距离 | K = π ? R + "安全余量" | D2 = 长行程拖链退回极限位置时的最小距离 |
K2 = *附加值 | H2 = *安装高度 | |
*移动端低
长行程 | 10米至800米 |
最大速度 滚动/最大滚动加速度 | 最大值10 [m/s] / 最大值 50 [m/s2] |
负载 | 最大值 15 [kg/m] |
材料 - 允许温度 °C | igumid G / -40° 至 +120° C |
阻燃等级,igumid G | VDE 0304 IIC UL94 HB |
P4.42系列产品范围
![undefined](http://i05.c.aliimg.com/img/ibank/2013/565/759/956957565_678428090.jpg)
P4.56系列
1 几乎免维护的轮式拖链,带耐磨塑料滚轮
2 自滑行横杆组合
3 滚轮和拖链链节采用特殊设计,运行极为安静
4 上端运行拖链和下端运行拖链在运行时不会发生偏移。
5 带滚轮和不带滚轮的链节具有相同节距。
6 4 种内高: 32毫米, 42毫米, 56毫米和80毫米
A1 = 移动端 | A2 = 固定端 | B1 = 移动端 |
B2 = 固定端 | B3 = 带滑行导轨的导向槽 | B4 = 不带滑行导轨的导向槽 |
B5 = 导向槽总长度 | S = 行程长度 | R = 弯曲半径 |
H = 理论安装高度 | HF = 实际安装高度 | HRI = 导向槽内高 |
D = 拖链退回极限位置时的最小距离 | K = π ? R + "安全余量" | D2 = 长行程拖链退回极限位置时的最小距离 |
K2 = *附加值 | H2 = *安装高度 | |
*移动端低
长行程 | 10米至800米 |
最大速度 滚动/最大滚动加速度 | 最大值10 [m/s] / 最大值 50 [m/s2] |
负载 | 最大值 20 [kg/m] |
材料 - 允许温度 °C | igumid G / -40° 至 +120° C |
阻燃等级,igumid G | VDE 0304 IIC UL94 HB |
P4.56系列产品范围
![undefined](http://i05.c.aliimg.com/img/ibank/2013/481/469/956964184_678428090.jpg)
![undefined](http://i01.c.aliimg.com/img/ibank/2013/681/469/956964186_678428090.jpg)
P4.80系列
1 几乎免维护的轮式拖链,带耐磨塑料滚轮
2 自滑行横杆组合
3 滚轮和拖链链节采用特殊设计,运行极为安静
4 上端运行拖链和下端运行拖链在运行时不会发生偏移。
5 带滚轮和不带滚轮的链节具有相同节距。
6 4 种内高: 32毫米, 42毫米, 56毫米和80毫米
A1 = 移动端 | A2 = 固定端 | B1 = 移动端 |
B2 = 固定端 | B3 = 带滑行导轨的导向槽 | B4 = 不带滑行导轨的导向槽 |
B5 = 导向槽总长度 | S = 行程长度 | R = 弯曲半径 |
H = 理论安装高度 | HF = 实际安装高度 | HRI = 导向槽内高 |
D = 拖链退回极限位置时的最小距离 | K = π ? R + "安全余量" | D2 = 长行程拖链退回极限位置时的最小距离 |
K2 = *附加值 | H2 = *安装高度 | |
*移动端低
长行程 | 10米至800米 |
最大速度 滚动/最大滚动加速度 | 最大值10 [m/s] / 最大值 50 [m/s2] |
负载 | 最大值 30 [kg/m] |
材料 - 允许温度 °C | igumid G / -40° 至 +120° C |
阻燃等级,igumid G | VDE 0304 IIC UL94 HB |
P4.80系列产品范围
P4拖链系统典型的工业领域应用:
起重机技术(室内/室外)
自动存储和提取系统
车间建筑
门式机器人
材料处理技术
采矿业
炼钢厂
![](http://www.igus.com.tw/_wpck/images/global/1_2/System_P4_Zeichnung1.jpg)
上端运行拖链和下端运行拖链在运行时不会发生偏移,它们会在大面积的滑行表面上滑行。
![](http://www.igus.com.tw/_wpck/images/global/1_3/System_P4_Diagramm1.gif)
Y = v m/s
易格斯P4轮式拖链的行程速度
![](http://www.igus.com.tw/_wpck/images/global/1_3/System_P4_Diagramm2.gif)
Y = dB(A)
1)1. 滚轮拖链从1999开始,实验室测试 v = 2.0 m/s
2)户外测试, v = 6.0 m/s 测量间隔1米
![](http://www.igus.com.tw/_wpck/images/global/1_3/pu_rolechain_2.gif)
y = 拉伸强度 - 剪切力的百分比
X1 = 行程长度,X2 = 拖链长度
A = 滚轮拖链 B = 标准拖链。 数据:负载10kg/m
![高性价比](http://www.igus.com.tw/_wpck/images/global/thumbs/neu_Energieeffizienz_Grafik_thumb.jpg)
高性价比
提高能效 - 降低60%能耗:工程塑料拖链和电缆的新试验
