华北工控PCMB-6688在医疗监护仪中的应用
发布时间：修改时间：2009/9/23 11:44:45 浏览次数：1678

        一、项目背景：
        健康是所有人群都密切关注的话题，随着我国经济的快速发展，生活水平的不断提高，各种医疗保障体系逐渐完善，监护仪使用日趋广泛。监护仪是指通过24小时对各种生理参数的监测及分析,在病人的生理机能参数超出某一数值时发出警报,提醒医护人员或病人家属进行抢救的一种监护系统,是医护人员进行诊断、治疗及抢救的重要设备。
        随着国内医疗水平的提高，很多医疗机构对仪器的技术要求不断提升，追求设备的综合化、专业化、智能化以及信息化，传统医疗器械的更新换代逐步开始，医疗器械及基础设施需求剧增，为监护仪等智能设备提供了广阔的市场空间。
        二、系统介绍
        医用监护仪逐渐成为医院最普通的电子仪器之一，在CCU、ICU病房和手术室、抢救室等场合广泛使用。从最初的心电监护发展到目前血压、呼吸、脉搏、体温、血氧饱和度、心输出向量、pH值等多种生理参数的测量，监护仪综合化、智能化、交互性逐渐增强，可以实现疾病的自动分析与诊断，支持报警功能，为更全面、更准确的掌握患者病情，提高医疗服务质量提供了更可靠的保障。
        三、应用需求：
        除了使用体积更小且满足支持液晶显示器的CPU卡，救护车的颠簸、强大的处理能力、低功耗、无污染等是面向医疗行业的电子仪器必须考虑的问题。
        1、接口丰富
        医用监护仪需要连接很多外接设备，例如：数据采集模块、显示终端、打印设备以及网络通讯等，如果没有足够的接口支持根本无法实现智能化的工作。
        2、体积小巧
        一方面是为了营造一个良好的医疗环境，另外，质量轻，体积小的设备方可便携移动、车载使用，提高设备使用率。
        3、性能稳定
        监护仪可实时、连续、长时间地监测病人的重要生命特征参数，具有很重要的临床使用参考价值，为监护病人和抢救病人提供第一手临床信息资料和多样的生命特征参数，一个细微的故障影响的便是一个病人的生命。
        4、电源
        因为救护车是12V直流电，而病房室内却通常只有220V交流电，在户外和医院走廊推行的过程中需要使用蓄电池，所以监护仪的电源设计兼顾交直流和电池的低功耗考虑。
        四、解决方案
        华北工控PCMB-6688采用AMD LX700(可选LX800）+ CS5536芯片组，超低功耗设计，提供超强性能。它具有强大的集成能力，在一个 96mm×90mm的板卡内集成了2个串行接口、1个并行接口、1个mini IDE接口、1个10/100M自适应以太网络接口、4个USB2.0接口，1个供扩展的PC/104+接口，集成的监护仪检测参数多，设计紧凑，体积小巧，既可用于病房，也可用于室外，可以定时、连续、长时间地检测病人的重要生命特征参数。
        优势：
        1、体积小
        96mm×90mm标准规格设计，结构紧凑，小巧灵活，克服大多数工业板卡体积大的缺陷，在监护仪这样狭小的空间内同样游刃有余，便于安装，稳定耐用。
        2、节能表现
        采用AMD LX700(可选LX800） + CS5536芯片组，CPU频率为433MHz/500MHz，独特的低功耗、无风扇设计，整板功耗仅为6W，在提升处理能力和功耗方面有出色的表现，对于对性能和功耗有苛刻要求的医疗应用是一个绝对的理想选择。
        3、强扩展能力
        PCMB-6688具备强大的扩展能力，在一个 96mm×90mm的板卡内集成了2个串行接口、1个并行接口、1个mini IDE接口、4个USB2.0接口能够方便的与客户的应用整合，1个10/100M自适应以太网络接口提供杰出的网络性能，1个供扩展的PC/104+接口，适应未来发展要求。
        产品特性：
        PCMB-6688—— PC/104+规格主板
        ◆支持超低功耗的AMD LX700/LX800处理器，最低功耗不到1W
        ◆AMD LX700(LX800)+CS5536芯片组
        ◆1条DDR 333/400MHZ SO-DIMM插槽,最大支持1GB
        ◆AMD LX700(LX800)内建图形控制器，支持VGA/LVDS/TFT输出
        ◆AC"97 CODEC，可提供2通道（L+R）Speak out，MIC-IN接口
        ◆1个Realtek 8100C 10/100Mbit/s以太网
        ◆2COM/4USB/LAN/ LPT/PC104+
        四、系统框架

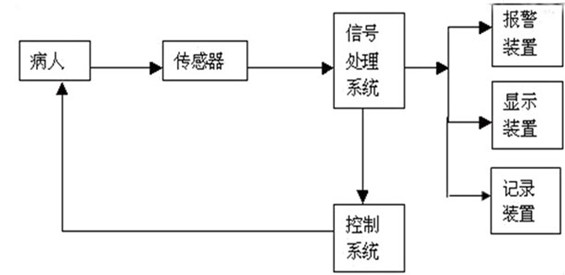

        监护仪主要由4个部分组成：信号参数、模拟处理、数字处理、信息输出。根据临床需要选择不同的监护项目，监护仪便可通过相应的检测模块采集人体参数，再经过放大、滤波、转化，然后将检测信号进行运算、分析和存储，在结果输出显示的同时，系统还要协调各部分的工作，如分析报告、打印、报警等。

系统框架

五、系统评价：
华北工控嵌入式板卡PCMB-6688作为多参数监护仪的中央处理系统，自身体积小巧、功能强大、功耗低、以及稳定性强的优势受到多家医疗设备生产厂商的青睐，在多个厂家的监护仪中得到广泛应用。
