一、方案概述

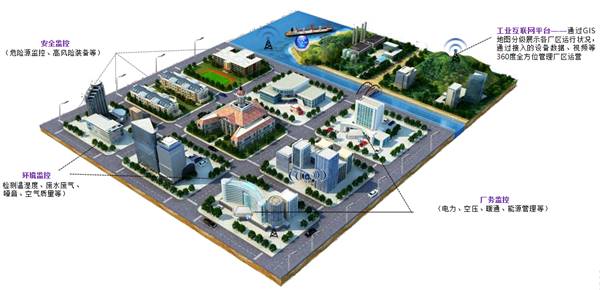

随着生产规模的提升，场地面积不断增加，厂区安全风险、车间环境质量及厂务设施的平稳运行是确保连续生产的关键，智慧工厂数字化平台应能全面的监控厂区的关键指标，进行预警及联动，直观的展示厂区现场危险源、环境和厂务的实时运行状况，实现自我侦测、自我防御，具备可配置的安全环境态势感知数字化系统。
二、方案亮点
自主可配：采用完全自主可控的国产化方案，基于全组态平台开发，可以在线进行产线布局等配置，具备柔性管理，减少了项目重复投资；
全面感知：打通了各部分数据链路，统一了接入协议，实现了数据的整体接入和全域时空感知；
自我防御：闭环式预警报警管理，知识库自动更新维护，实现自我检测和防御。
三、系统架构
1) 数据采集层
实现不同应用子系统、不同设备接口协议之间的数据共享和应用集成，具备分布式架构，保证稳定性和可扩展性。
2) 平台层
BS架构体系，具备集成运营管理，数据分析处理，模块组件库，集中开发远程部署等能力。为系统提供后台服务支撑，保证系统稳定运行。
3)展示层
实现跨平台展示，可视化空间切换，模型与数据联动，提高用户对运营和整体业务的理解。
四、系统功能
4.1驾驶舱
管理驾驶仓作为一个管理可视化解决方案，能够让企业管理者像在飞机或汽车驾驶舱里面对仪表盘一样，直观地监测企业运营情况，并对异常关键指标预警和挖掘分析。管理驾驶舱所具有直观性、全面性、方便性、多维性和可配置性，能极大地辅助企业管理者了解相关决策信息, 抓住主要问题和问题的主要方面，对潜在问题提早预警，从而使企业更好地实现经营和管理目标。
根据不同管理权限，可以配置定制的驾驶舱内容，综合查看园区安全情况、运行参数和能耗情况。

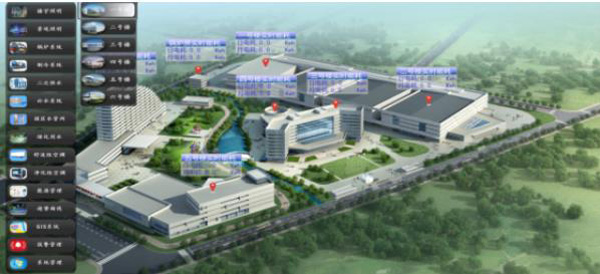

中心驾驶舱
4.2安全管理
监测厂区各类危险源（烟感、温感、电流火险、可燃气体、酸雾、漏液、甲醛等）及高风险装备状态，结合厂区全景图，实时监测危险源状态，可以查看危险源预警状态、当前监测值、预警限值和历史记录。
危险源进行分类分级监控，可以在线配置。预警发生时，可以在总览图跳动提醒，点击危险源标识可以进入到局部区域展示画面。严重报警自动弹窗提示，并进行视频和设备联动，采取紧急措施。
4.3环境管理
结合AGV小车和现场传感器，实时监测各类环境参数（洁净度、温湿度、噪音、照明度等），并通过三维图形化展示，可以自动进行区域差值计算。巡检路线和产线支持在线配置，满足柔性生产要求。
4.3.1模型配置
支持模型的导入导出，可以实现模型的升级维护，并且能够根据现场布局进行产线的在线摆放，减少项目重复投资，提高系统利用率。
模型配置
4.3.2路线配置

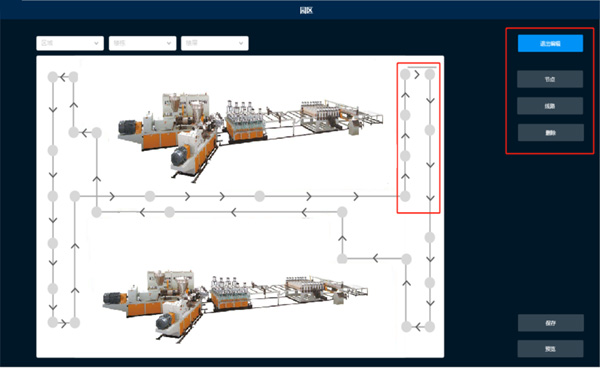

为应对现场布局调整，提供AGV监测路线配置功能，可以调整巡检点和巡检路线，匹配实际生产需要。
路线配置
4.3.3园区漫游

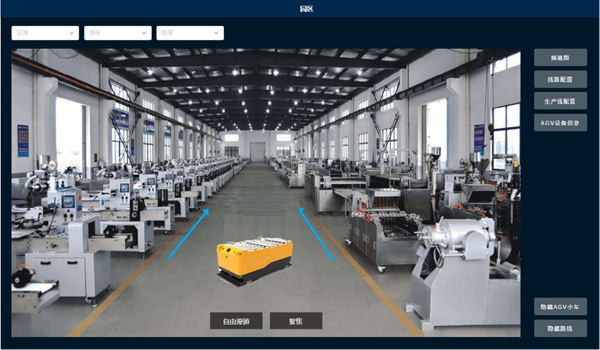

通过3D模型展示整个园区的全貌，可以借助鼠标、键盘以第一视角进行漫游，同时可以进行单体聚焦，进入单体厂房后，可以根据巡检小车自由漫游，并结合数据进行展示。
聚焦
自由漫游
4.3.4环境监测
实时监测环境参数，并进行图形化展示，保证合适生产环境，提供基本保障。同时可以通过差值图算法实现区域数字化展示，形象的评估当前环境质量。
环境监测
差值图
4.4电力系统
供配电系统是园区的命脉,因此供配电设备的监控和管理是至关重要的, 本方案对供配电中的断路器或者接触器的运行状态实时监测,在监控界面上用不同的图标和颜色表示接通、分断、短路或者过载故障等运 行状态，同时包含声音报警和文字提示，方便值班人员及时处理故障。
电力系统
4.5暖通系统
主要是针对集中式中央空调系统，空调系统由新 风、回风、过滤器、冷热盘管、送风机、空调机组等组成，空调机组的主要监控内容：送风 量、回风量、新风量、送风温度、送风湿度、送风机启停、回风机、空气净化器等。
暖通系统
4.6空压系统
结合空压工艺图，实时监测空压数据，提供空间切换列表。监测压力、温度、流量、露点和加载状态等数据，出现异常自动报警，并切换备用方案。
空压系统
4.7报警管理
系统记录各个子系统的报警信息，历史报警存储于数据库中，供查询使用。操作员可以对实时报警信息进行确认、消音、清除等处理，当报警点恢复到正常状态的范围时，系统自动将报警系统恢复显示为报警恢复状态。报警信息分类如下：
设备自控系统：机电设备故障报警、控制器故障报警。
火灾报警系统：消防主机的故障报警和消防广播的故障报警。
闭路电视监控系统：主机故障报警、云台控制器故障报警、视频影像故障报警；
防盗报警系统：防盗探头的报警、控制器的故障报警。
4.8知识库管理
具备预案知识库管理，报警发生后自动匹配预案，指导现场处置。同时可以根据现场处置情况，重新完善预案，不断更新优化。
