2013年10月16日, 在2013 德国杜塞尔多夫国际塑料及橡胶展(K 展)中,Beckhoff 展示了其各种针对整个塑机制造行业的基于 PC 和 EtherCAT 的控制解决方案。此次展出的 XMold 就是 Beckhoff 针对复杂的注塑机自动化研发出的一款集成式解决方案,能够满足人们对精度、速度和能效方面的最高要求,目前,Beckhoff 正准备将该款解决方案投放市场。在 XFC 极速控制技术基础上,XMold 整合了 Beckhoff 在注塑行业积累的多年行业经验和专有技术。
XMold 是一款集成式控制解决方案,适合用于要求极高的液压驱动、伺服电动或混合驱动的注塑机应用,主要设计用于带多组件注塑单元或多个抽芯程序的复杂注塑机。高速应用和完整的生产单元也可以通过 XMold 实施。
XMold 系统解决方案由一台采用第二代 Intel Celeron 处理器的面板型 PC CP6216-1004 、一台 15.6 英寸的竖屏模式显示器、Beckhoff I/O 和技术软件以及用于伺服电动注塑机的驱动组件(作为可选件)构成。基于 EtherCAT 高速通讯系统的 XFC 极速控制技术使得快速切换输入信号的采样时间分辨率最快可达到 50 μs,实现了注塑过程的高精度控制。
注塑机的标准功能,诸如切换到保压状态的整个程序,包括在了 TwinCAT 注塑机PLC 架构技术软件中。这样可以帮助用户节省宝贵的开发时间,不会给客户定制的技术开发方法带来限制。
XMold 面板的键盘排列已经针对注塑工艺进行了优化。15.6 英寸的竖屏模式面板符合人体工程学设计,操作起来更加舒适。标准的应用和复杂的工艺都可以通过 XMold 用户界面控制。带触摸功能的大屏幕显示屏可以一目了然地显示工艺过程。永久状态显示和可激活的操作屏以清晰、透明的概览形式排列。
![](http://www.cechina.cn/UpLoad/CompanyFile/2013/12/2/992071d4-d539-49a5-a46a-79bc881ca5d1.jpg)

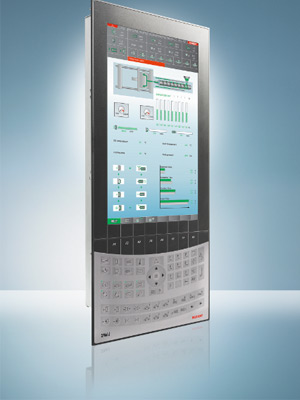

适用于要求极为严苛的注塑应用的 XMold 系统解决方案采用一台 15.6 英寸的竖屏模式面板。带触摸功能的超大显示屏幕可以一目了然地显示工业过程,符合人体工程学设计,操作起来更加舒适。
操作界面的外观非常吸引人,符合人体工程学设计,且操作人员可独立对逻辑运算进行编程,设备制造商们能够快速、灵活地创建客户指定的 HMI。Beckhoff 使用图标编辑器创建了一个简单的图形编程界面,无需掌握专有的编程知识,从而最大限度地减少了调整特定设备顺序所需的工作量。
有了 XMold 后,塑机制造商们也可以从 EtherCAT 的广泛应用中获益,因为 - 除了大量 Beckhoff 产品系列之外 - 他们在选择第三方组件时几乎没有限制,从而能够轻松地将这些组件集成到他们的控制架构中。
