爱瑞嵌入式工控机- 瑞强通讯管理机-NPC5000

NPC-5000嵌入式多功能服务器是爱瑞科技(Nematron China)主要针对电力、智能交通、工业自动化等市场开发的产品，经过5年行业经验积累，满足各类行业对多网络端口和多串口等应用的需求，具备符合行业要求的高等级电磁兼容性能。NPC-5000相对于爱瑞第一代和第二代NPC具有刚好的扩展灵活性和更佳的系统散热效果，一次性通过国家开普实验室电磁检测认证。该机种将作为国内智能电网自动化的核心通讯单元被广泛使用。
　　一、特性与优势：
　　1）整机无风扇密闭设计，CPU和电源无风扇设计(通过热导管侧铝散热)，整机全密闭，从而大大降低由于风扇和周边环境对系统所造成的故障和损坏率。
　　2）采用了第一代45纳米英特尔凌动处理器(1.8GHz D525双核处理器)和DDR3 SODIMM内存，在保证足够的处理能力下，显著降低低能耗损失，减少设计成本。
　　3）采用整机不锈钢强防腐机箱设计，内部硬连接无缆线设计（cable less），增强整机抗震、防电磁干扰、防止机箱变形。
　　4）强大的扩展选项：8-16个千兆电口、2-4个百兆光口、2-26个串口，隔离/浪涌防护、DI/DO、标准PCI或PCI-E及PC104+扩展、交直流自适应冗余电源、多种可选存储介质、远程开关机、看门狗、B码对时、失电告警功能一项不能少。

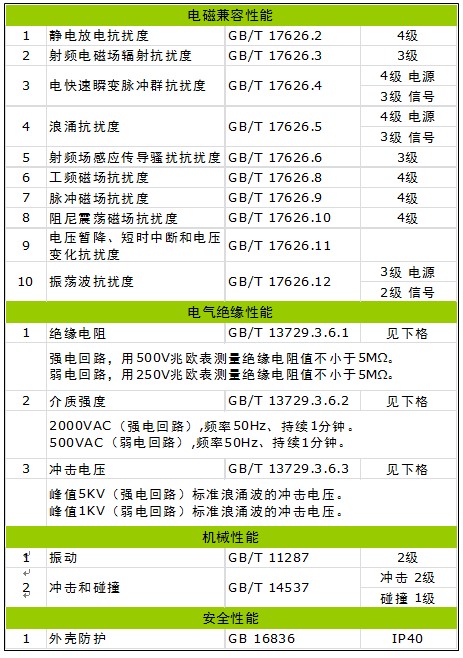

　　5）通过中国开普实验室国家继电保护及自动化设备质量监督检验中心测试，完全符合严苛的电力行业相关要求。
　　二、相关认证专利
　　1. 通过中国开普实验室国家继电保护及自动化设备质量监督校验中心检测认证
　　2. 专利名称：一种由FPGA控制产生IRIG-B的AC码作为时间同步标准的方法
　　3. 专利名称：便于更换串口形式的模块化结构装置
　　4. 专利名称：一种产生IRIG-B的AC码作为时间同步标准的模块系统
　　5. 专利名称：一种用于现场易更换式串口模块服务器装置
　　6. 专利名称：标准2.5寸硬盘减震装置
　　7. 专利名称：一种高性能串口防浪涌装置
　　8. 专利名称：一种失电告警装置
　　9. 专利名称：一种通信串口软件切换电路
　　10. 专利名称：一种解决多PCI槽位需求的PCI扩展电路
　　11. 专利名称：无缝切换式单路直流电源冗余供电电路
　　12. 专利名称：嵌入式多功能串口通信服务器
　　13. 发明专利(申报中)：一种模块化变电站通讯管理装置
　　14. 发明专利(申报中)：一种用系统管理总线(SMBUS)实现的IRIG-B精确对时电路
　　15. 软件专利(申报中)：用系统管理总线(SMBUS)实现中断响应的系统程序
　　16. 实用专利(申报中)：一种带失电告警装置的宽幅电源
　　17. 外观专利(申报中)：NPC-5000外观设计
　　三、应用领域：
　　智能电网系统、智能交通系统、楼宇自控管理系统、工业自动化等，其中智能电网的应用有变电站自动化系统、通讯管理机、规约转换器、运动装置、网关服务器、继电保护信息管理系统、数字化变电站、故障录波、功角测量。

更详细信息请访问爱瑞科技产品官网。

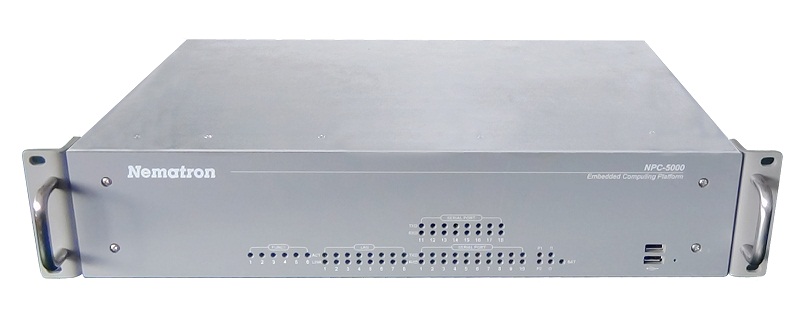

爱瑞嵌入式工控机- 瑞强通讯管理机-NPC5000

产品特点

• 最高支持8网26串或16网10串;
• 最高支持4光口模块（硬件支持IEEE 1588）(可选项);
• 110-220V交直流自适应或48V直流电源，可选冗余;
• DI/DO模块;
• 网络无连接报警;
• 电池电量低报警;
• 失电告警（继电器、软件双重告警）;
• 6个前面板可编程指示灯;
• 前面板液晶显控屏(可选项);
• 大容量板载BIOS电池(可选项);
• 远程开关/重启端子;
• PCI（标配）/PCI-E（可选）扩展槽位。

产品概述

 NPC-5000嵌入式工控机是爱瑞科技（Nematron China）主要针对电力、智能交通、工业自动化等市场开发的产品。满足各类行业需要的多网络端口和多串口应用的需求，具备符合行业要求的高等级电磁兼容性能。

规格说明

型号规格

NPC-5000

CPU
Intel? ATOM? D525

芯片组
ICH8M

内存
最大4GB DDR-3 SODIMM

CF卡
TYPE-II

IDE DOM
40-PIN

SATA
标准SATA接口

SATA DOM
2.5" Half SATA

VGA
GMA3150 分辨率2048x1536

以太网
8 x Intel? 82574L

串口
10 x RS232/422/485 2.5KV隔离/2KV浪涌保护

PC104+
1×PC104+

USB
4×USB 2.0

USB Flash Disk
Intel? eUSB标准

看门狗
0～255秒/分

音频
ALC662

键盘/鼠标
1×PS/2键盘、1×PS/2鼠标

PCI-E扩展
1×PCI-Ex1标准插槽
2×PCI-Ex1非标插槽

Mini PCI-E
1×Mini-PCI-E Ver.1.1

PCI扩展
1×标准PCI扩展

DI/DO
8×GPIO

电源输入
110～220VAC/DC或48VDC，冗余可选

尺寸（W×H×D）
438mm×88mm×310mm
