案例介绍
矿坑中常充斥着各式有毒气体,为维护矿工的安全,在进行维修及采矿作业前,必须先确保通风、排水、照明皆保持在良好的状况下。此案例将说明泓格的环境监控解决方案如何协助客户监控矿坑内各种空气数值、漏液信息与水泵站的排水系统与水质,以提供最安全、舒适的工作环境。
此方案架构可分为空气质量与环境监测、水资源状态监控、云端数据可视化管理三个部分。

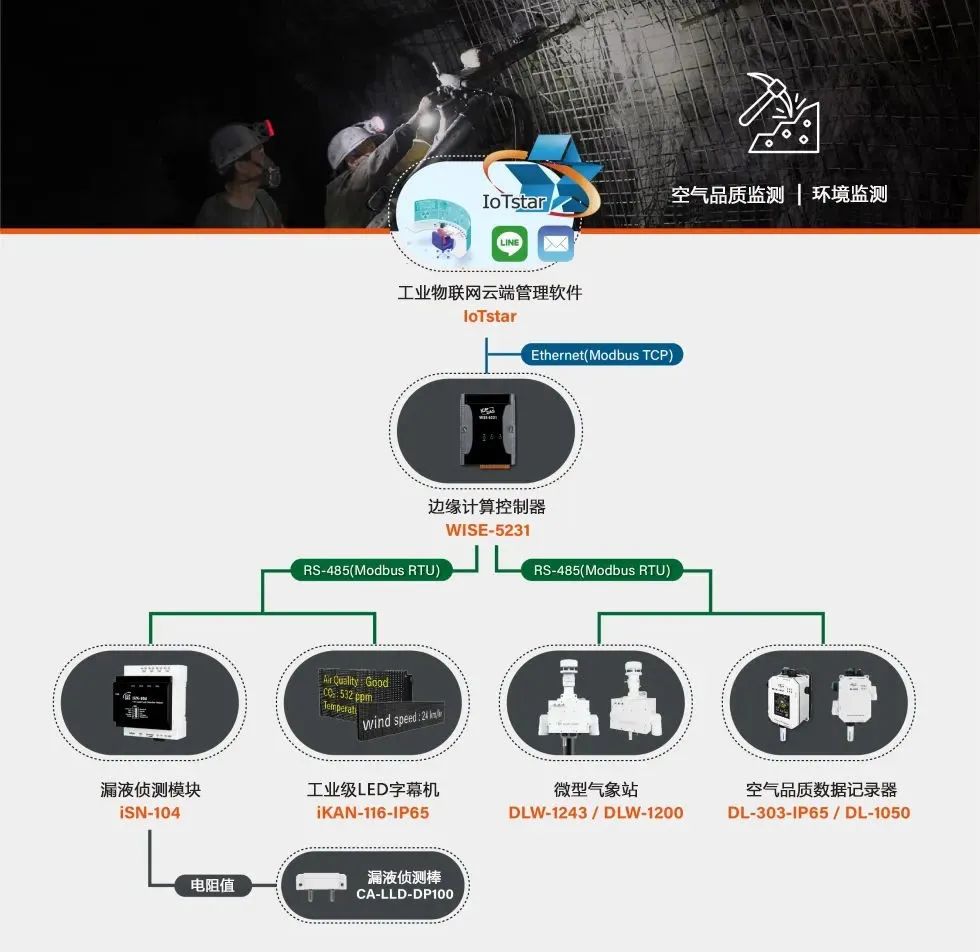

针对空气质量与环境监测,客户在矿坑内布建DLW-1243 微型气象站侦测一氧化碳、二氧化碳以及氨气;DLW-1200 微型气象站侦测风向、风速及温湿度;DL-303-IP65 工业级气体传感器测量一氧化碳、二氧化碳及温湿度;DL-1050 工业级气体传感器搜集氧气及温湿度的资料,搭配iKAN-116-IP65 工业级LED字幕机显示环境数据、告警信息,并安装CA-LLD-DP100 漏液侦测棒及iSN-104 漏液侦测模块监测坑道内渗水的情况,这些数据皆可通过Modbus RTU通讯协议传送给WISE-5231 边缘运算控制器。

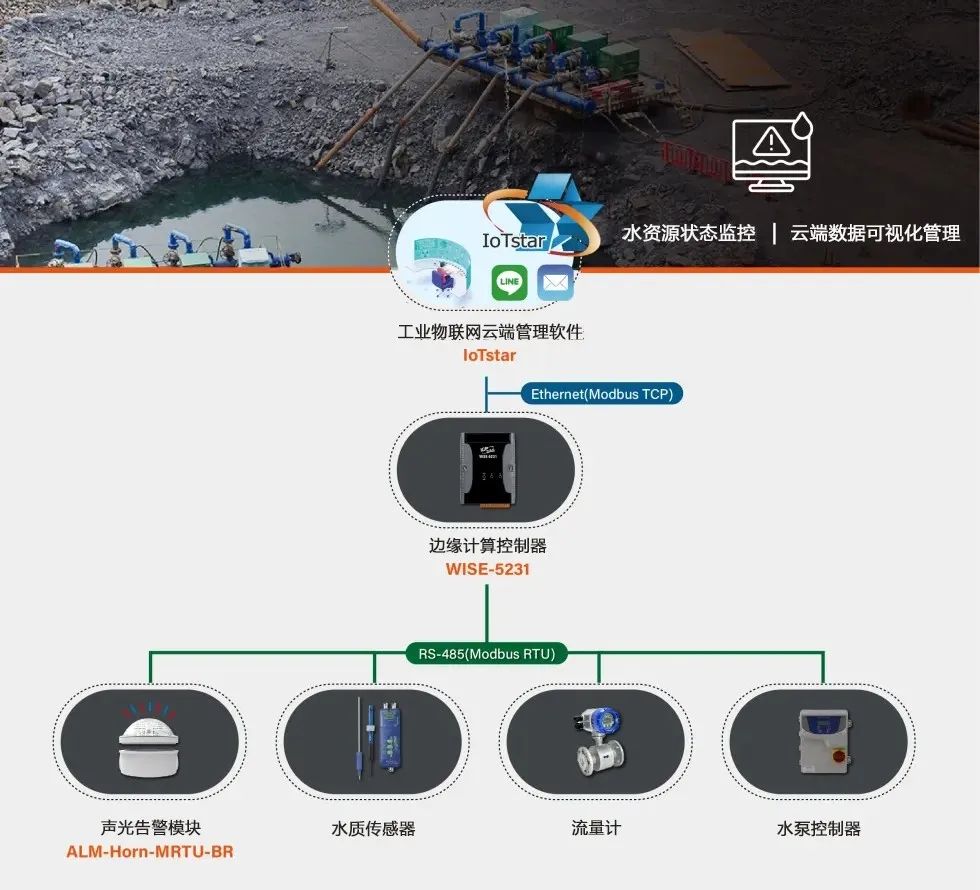

为了监控水资源状态,客户在矿场旁的水泵站加装流量计及水质传感器搜集水流量、酸碱值、铜、砷、锌、镉等数值,通过Modbus RTU通讯协议将数据传送给另一个WISE-5231 边缘运算控制器,根据现场状况控制水泵设备,并在水位或水质数值出现异常时启动ALM-Horn-MRTU-BR 声光告警模块,让现场人员能实时排除问题。
在中控室的计算机上则安装IoTstar 云端管理软件,通过可视化的仪表板以协助维运人员进行远程监控。
系统架构图
结语
泓格提供弹性建置的环境监控解决方案,过去曾应用于多种不同的场所,包括: 半导体业无尘室、隐形眼镜工厂、饮料工厂等,通过温湿度、气体数值、漏液的监测协助客户打造数字工厂;通过精准管控厂区的环境质量,达到最大的生产效益;尽量减少空气与水质污染,持续达到企业的 ESG责任。
