带冗余服务器、现场总线网络和控制器的贝加莱过程控制系统从4.0版发布以来,贝加莱APROL过程控制系统就一直提供尽可能多的保护措施来防止系统故障。APROL系统可允许在四个不同等级上建立冗余系统,分别为:现场总线网络、控制器、实时服务器和操作员站。如果一个正在运行的系统故障,那么并行运行的另一相同系统会接管其全部任务。这可防止生产停机,提高过程可靠性,并保证产品质量始终如一。

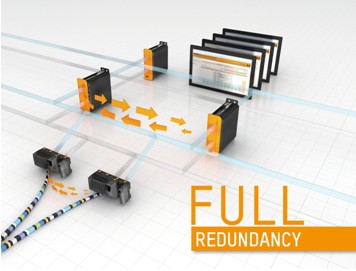

贝加莱APROL过程控制系统允许使用标准部件在四个等级上构建高可用性系统,这四个等级分别是现场总线网络,控制器,实时服务器,操作员控制台。
![](http://www.cechina.cn/UpLoad/CompanyFile/2013/10/16/3ead2653-6189-43b1-8310-ac06aab7710d.jpg)
采用标准硬件的冗余一段时间以来,贝加莱已提供了用X20控制系统标准部件的选项来建立冗余控制器。这使得系统构建不必采用昂贵的专用硬件。来自贝加莱工控机系列的标准PC控制也非常适合用来构建冗余服务器系统。由于服务器不仅保存历史文档还保存实时数据库、警告信息和趋势服务器等重要应用,所以服务器的故障会造成非常严重的后果。
数毫秒内的系统切换主、从控制器间或服务器间通过一冗余链路不断进行数据交换。一旦主控制器出现故障,强大的实时Ethernet POWERLINK网络会在数毫秒内快速、无缝地切换到从控制器。
APROL允许使用标准元件来设计典型冗余的操作员站。贝加莱为冗余现场总线系统提供了灵活的选项:POWERLINK。APROL通过使用第三方系统,可实现现场总线冗余。配置选项可用来启用和禁用冗余。
