易控软件在供暖节能改造行业中的应用
20多年经济快速发展,加上所拥有的世界上最庞大的消费人口,中国目前已经成为世界第二大能源消费国。一方面能源需求巨大,另一方面资源并非取之不尽、用之不竭。因此，节能，逐渐被人了解并接受。资源节约问题是关系人类生存发展，制约经济发展和可持续发展的大问题。"建设资源节约"是中共中央首次在《中共中央关于制定国民经济和社会发展第十一个五年规划的建议》中提出的基本国策，是落实科学发展观、可持续发展、构建和谐社会的重要内容。
在我国，集中供暖普遍存在的用户冷热不均，供暖质量差，燃料消耗量高，电力消耗大的问题。已经到了制约城市发展和供暖事业发展的程度。所以，供暖改造已被提上了章程。而改造的基本思路就是：立足现有条件，把供暖系统的锅炉、管网和用户作为一个整体，从实际情况出发，按照系统节能的要求，运用先进的技术手段，对供暖系统的关键设备和关键环节进行技术改造，充分挖掘现有设备的潜力，优化供暖系统，消除系统水力失调现象，提高运行管理水平，降低供暖能耗。
易控组态软件对沈阳医学院锅炉房做相应的节能技术改造，通过热网回水的再利用达到节能的目的。
(1)增加分层燃烧装置
分层燃烧技术，是利用拨煤辊和机械筛分器相结合，使进入锅炉的燃煤达到分层的目的。煤从煤仓经溜煤管落到拨煤辊，拨煤辊将煤均匀地播撒到筛分器上，通过筛分器使燃煤在炉排上形成下层大块，中间小块，煤屑在上的分层状态。由于燃煤经分层后改变了原来炉排上的煤层由于煤仓的压力变得很实的状态，使炉排上的煤层平整，疏松，粒度分层，间距加大，透气性好，通风阻力小，较大颗粒的煤被空气包容的面积增大，有利燃烧，改善燃烧条件，提高了燃烧效率，降低炉渣含碳量。
(2)对炉拱进行改造
设计混合性能良好的对流辐射炉拱--宽煤种节能炉拱，保证炉膛后部的富氧烟气和前部富燃气的充分混合，使炉膛内的燃气燃尽。
(3)采用推迟配风法
改变层燃锅炉尽早配风的传统配风法，采用推迟配风法，其主要的特点是"烧中间，促两头"。它能达到最大限度的空气二次利用，降低锅炉的过量空气系数，能有效地降低炉渣含碳量，减少飞灰的带出量，增加炉排有效长度，提高炉堂温度，增加锅炉出力。
(4)鼓风、引风机组加装变频调速装置
通过变频调速，控制鼓、引风量，科学配风，使锅炉空气系数最佳，保证锅炉在良好工况下运行，提高锅炉运行效率，增加出力，同时使鼓、引风机在高效工况下运行，节省电量。
(5)烟道加装测温仪，对烟气温度进行有效的监控。
(6)安装热流计，对供热系统循环水量和锅炉产热量进行监测，便于运行人员有效调控。
经过改造后，在正常运行条件下测试：锅炉运行效率达到80％，炉渣含碳量10％～12％，空气过剩系数1．2，排烟温度130％，超过锅炉原设计额定负荷33％。
2．2循环水系统改造
供暖系统是由锅炉、热网和用户三个主要环节组成的有机整体，是一个较为复杂完整的供热系统。要提高供暖系统的功能和效果，必须从系统整体的观点、环境变化的观点以及系统优化的观点出发，对供暖系统进行改造、调节和管理。其主要任务是在满足用户要求的前提下，使燃料的热量得到充分有效地利用，实现洁净生产，改善环境。
热水供暖系统的核心是"热水"，因此，循环热水量、热水温度、供回水温差、水力平衡和系统调节，是决定热水采暖系统供暖质量，提高运行经济效果，降低电力消耗的关键。该院供暖系统改造抓住循环水系统及水力平衡这个关键，采取了如下措施：分区供暖，减少循环水量。
(1) 提高生产区供水温度，增加供回水温差(在15℃左右)，有利于消除水力失调现象。
(2) 锅炉房增加一根旁通水管

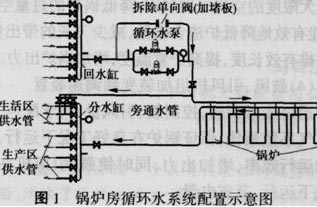

如图1所示，在锅炉供水总管引出一根旁通水管，一是为了便于调节生活区供水温度及供水量，二是为了减少锅炉及其管路通水量，降低系统阻力，减少电力消耗。
通过改造，使供暖系统循环水量下降20％，循环水系统总阻力为0．28 MPa，(循环水泵实际扬程)水泵运行效率达到83％。彻底克服了供暖系统普遍存在的流量大，阻力高，水泵运行效率低的弊病。
2．3消除水力失调现象
水力失调是供暖系统节能技术改造中诸多矛盾中的主要矛盾，是导致用户冷热不均，燃料浪费，动力增加的主要原因。消除供暖系统水力失调现象，实现系统平衡，是减少循环流量，降低系统阻力，科学合理调节运行参数的基础。采用先进可靠的调控手段，如采用自力式压差控制阀或自力式流量调节阀，使供暖系统内的每栋建筑(建筑标准不同、建筑用途不同、建筑年代不同的用户)获得需要的水量，是系统水力平衡的主要任务。
利用自力式压差(或流量)控制阀，消除水力失调，实现管网系统水力平衡，是一种简便易行的有效措施。这种控制阀，是一种无需借助外力，而依靠被控介质自身压力变化，控制压差(流量)恒定不变的自动调解平衡阀。是集测量、执行、控制于一体的自动压差(流量)调节控制设备。自力式压差(流量)控制阀，对供暖系统各建筑单元，按实际需要设定压差(流量)，自动消除被控用户系统富裕压力，保持压差恒定不变(见图2)，能有效地克服管网水力失调的现象，避免用户冷热不均。可适应建筑标准、建筑用途和建筑年代不同的各类建筑。采用自力式压差控制阀，既可维持进出口之间压差不变，保证用户所需水量，又可满足以后变量调节的要求，为今后室内的装散热器温控阀，创造有利条件。
通过安装自立式压差阀，进行水力平衡，不仅使得各建筑物都能获得需要的水量，同时使循环水得到了充分有效的利用，降低了供采系统循环水的总量；不仅克服了近热(靠近热源)、远冷(远离热源)水力失调的现象，同时也克服了上热(上层热)、下冷(下层冷)垂直失调现象；不仅杜绝高温用户，避免了低温用户，同时降低了供水温度和水量，节约了热能和电力。
2．4按典型房间温度，调节供暖系统的供水温度
如何科学确定供暖系统的供水温度，一直是供暖运行中的老大难问题，在采暖管网系统消除水力失调、实现水力平衡，用户获得热量的机会相等的条件下，依据供暖系统的典型房间温度，调节供暖系统的供水温度的方法，可以适应室外气温、日照、阴雨(雪)、风向和风速的变化，使供热曲线尽可能地与耗热曲线接近。实践证明，这种按用户室内温度调节供水温度的办法，具有操作性好的特点，既可保证用户的采暖温度，又能降低能源消耗(20％～30％)，节能效果十分明显

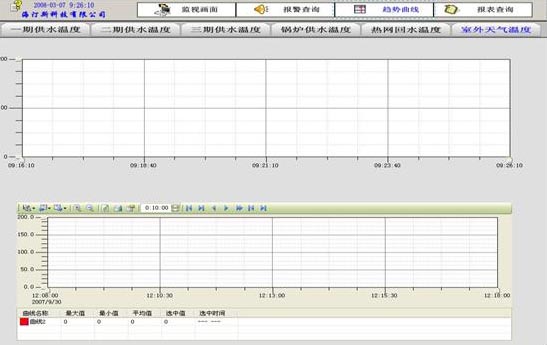

下面是相应的趋势曲线画面。

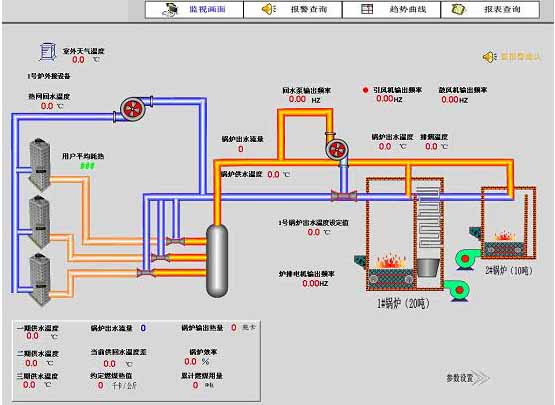

总结：易控在此案例中展示了自己的特点：画面精美、数据显示准确、刷新及时、控制到位、用户操作简单方便。此类系统还应用于开滦煤矿锅炉房、西塔锅炉房、沈阳苏家屯等等集中供暖锅炉改造工程。
