趋势图，它用来显示一定时间间隔（例如一小时、一天、一周或一个月）内所得到的测量结果。以测得的数量为纵轴，以时间为横轴绘成图形。 该趋势图是利用紫金桥软件中的图形模板进行开发的。从某种意义上说，只要懂得紫金桥脚本语言，并且知道图形模板，用户就可以开发出一套属于自已的个性化趋势图，从而使您项目的展现效果更加吸引人们的眼球。

趋势图向导的主要作用是帮助工程师快速生成指定测量结果的曲线，通过向导提供的配置画面，可以指定曲线的颜色、线宽等。通过向导生成的画面，用户也可以进行更改，以满足特殊的要求。

一、 趋势图向导的使用

紫金桥向导分为2个部分：操作窗体和预览窗体。操作窗体始终保持在预览窗体上方，预览窗体可以显示出操作的实际效果。

趋势图向导共分为2个步骤，配置曲线画面和窗口设置。

第1步为配置曲线画面，用户可以在此步骤设置位号、曲线颜色、线宽、点说明、曲线种类、时间格式等。如下图所示：

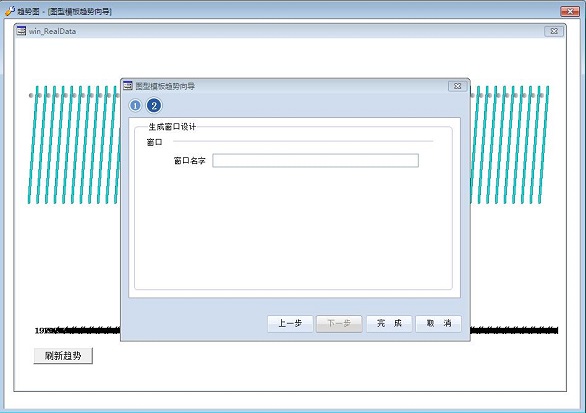

第2步为窗口设置，可以设置最终生成窗体的窗体名。窗口名称不能与当前工程中其他窗体重名。本向导最终生成1个窗口，另外有2个图形模板，该模板由系统默认生成。

此步骤为必需步骤，用户需要设置一个唯一的查询窗口名称来完成本次向导的操作。如下图所示：

完成向导。以上所有步骤完成后，点击“完成”按钮，系统会弹出一个信息提示窗体。如果确认以上操作，则点击“确定”按钮完成本次向导操作；如果觉得操作有误，可以点击“取消”按钮回到第2步重新操作。如下图所示：

画面生成后的运行效果图如下：

二、 趋势图窗体详解

1、 原理

本向导生成的趋势图画面，是使用紫金桥图形模板方式实现的。详细信息可查找帮助文档。

2、 生成的趋势图画面。如下图所示：

双击“图形模板”实例，弹出下图所示的窗口：

用户通过向导配置的信息都存储在该属性窗口中，用户可以在此修改：曲线颜色、线宽、以及相关历史数据的信息等。

图形模板在Draw中的位置，如下图所示：

双击后的画面如下：

图形模板的相关代码在此处都可以查看到。

三、 总结：

在未来的软件更新中，紫金桥软件将继续依托庞大的用户群体、良好的沟通渠道、以及对行业发展的深刻理解，将更多用户日常使用需求汇总集中，继而丰富到向导式组态模式中，使紫金桥软件真正做到易于上手、快速实施、功能完善。
