1.项目背景
根据树脂公司业务和生产管理特点，拟建设一套生产数据实时采集及应用系统，为公司调度管理系统提供很好的支撑，通过科学合理的信息化建设，提升企业的生产管理和决策水平，实现信息处理的准确性、及时性、完整性和高效性。
2.业务现状
树脂公司具备20万吨/年离子膜烧碱和20万吨/年聚氯乙烯产能，属于石油化工生产企业。厂内建有五套装置，分别是锅炉DCS系统，设置在锅炉房；烧碱DCS系统、VCM DCS系统、聚合DCS系统，一套微机综合保护系统，各系统也都已投入使用。
3. 系统结构
系统应采用多级分布式架构，如下图所示：
系统架构图
生产数据实时采集及应用系统为四层体系结构：DCS操作站层、数据库层、应用层和表现层。DCS操作站层，是系统的最底层，对于本系统来说，即横河等DCS控制系统；数据库层，是数据采集及存储层，负责采集DCS等装置的实时生产数据及历史数据存储；应用层，是系统的功能层，所有功能都在这一层中，包括系统中的DCS流程图显示、历史趋势、实时报警、各种应用报表等功能；表现层，即实时数据库应用系统的客户端，系统的最终用户，包括厂内办公室的技术管理人员、调度室技术管理人员、总部的领导等办公网内用户。
4.应用功能
基于实时数据，主要实现以下功能：

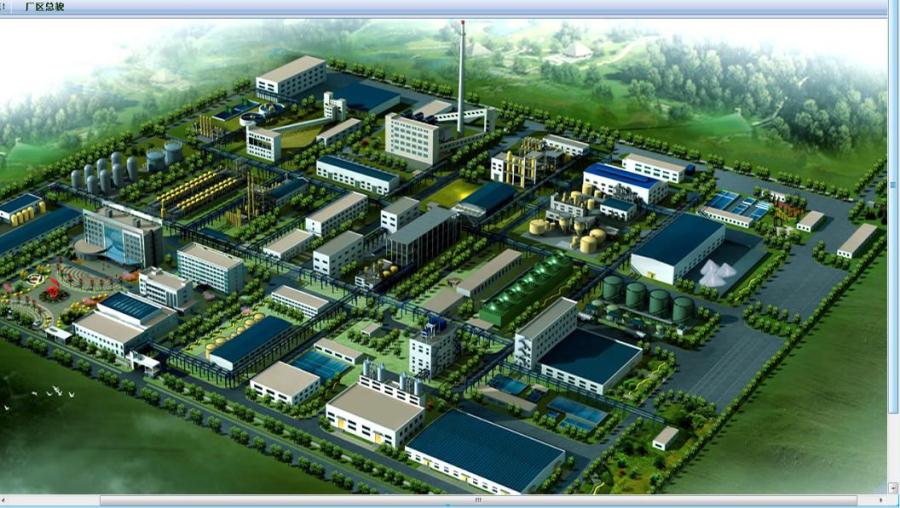

厂区总貌
装置DCS工艺流程

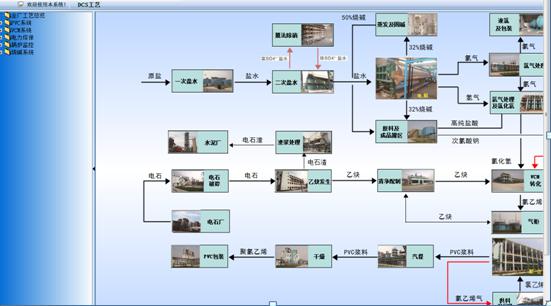

点击进入后，首先是全厂工艺总览，左侧为全厂DCS工艺流程导航，可点击查看各生产装置的不同生产工艺流程，实时查看生产数据等。

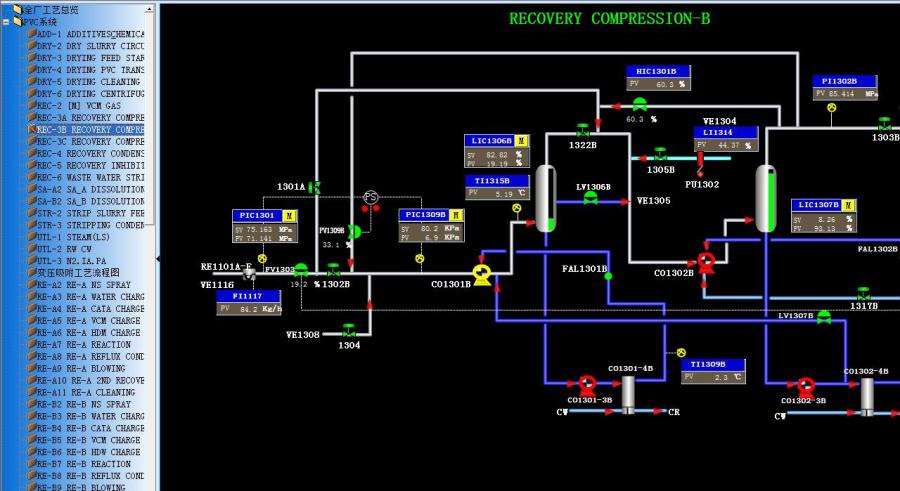

VCM装置
PVC装置

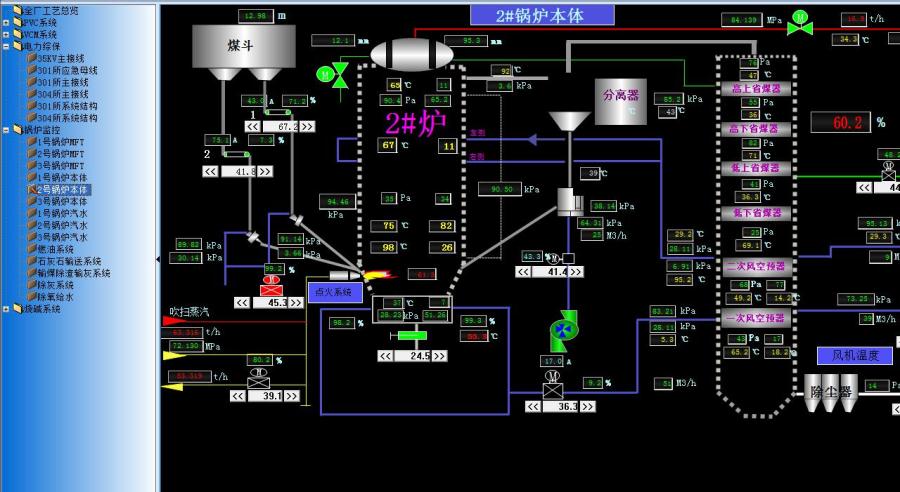

锅炉装置

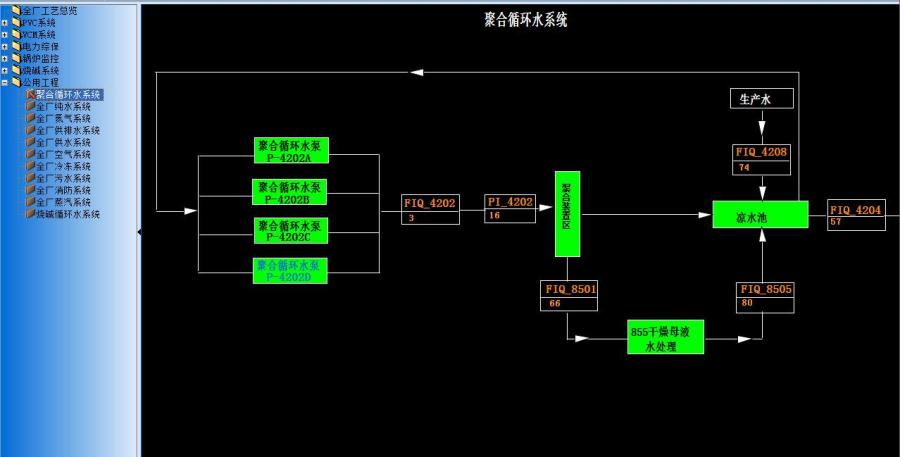

公用工程：

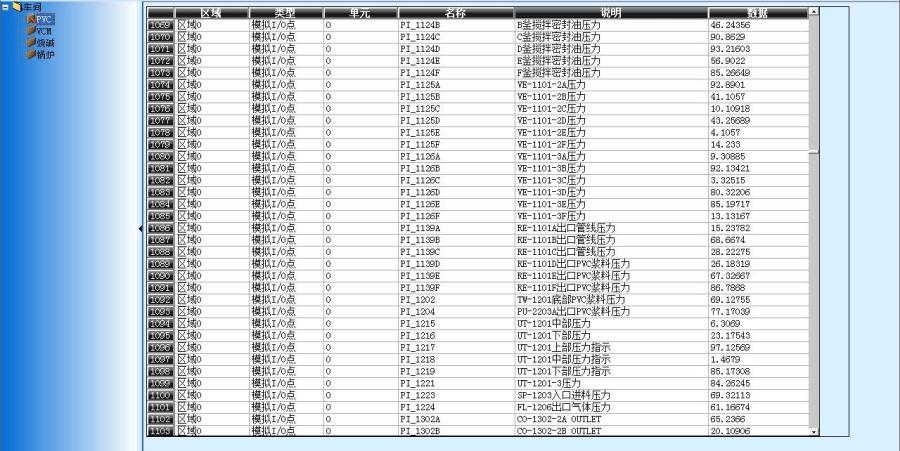

实时数据
以报表形式显示各装置实时数据，更直观。

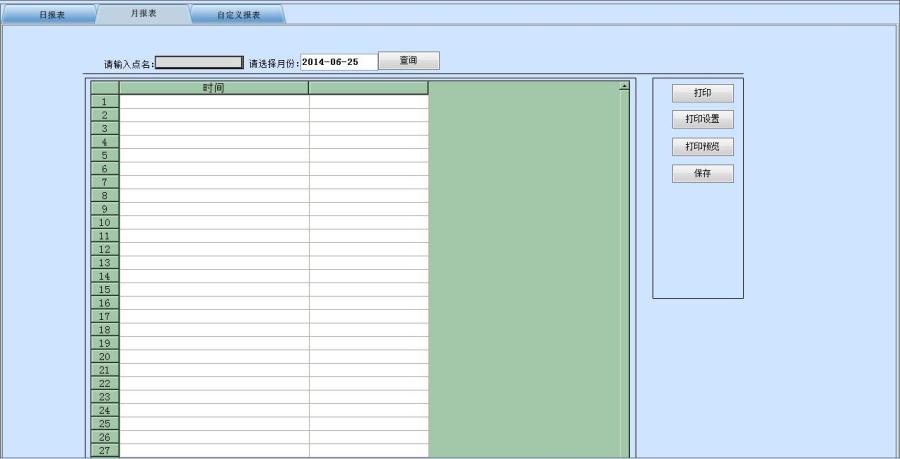

历史数据
系统提供历史报表，可直接输入点名，并选择时间来查询历史数据。

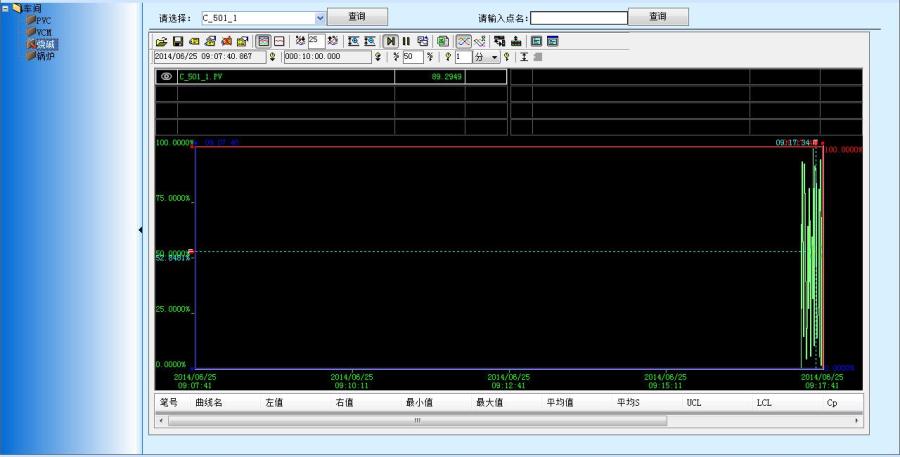

趋势曲线
可在下拉框直接选择点名进行查询，也可直接输入点名进行查询。

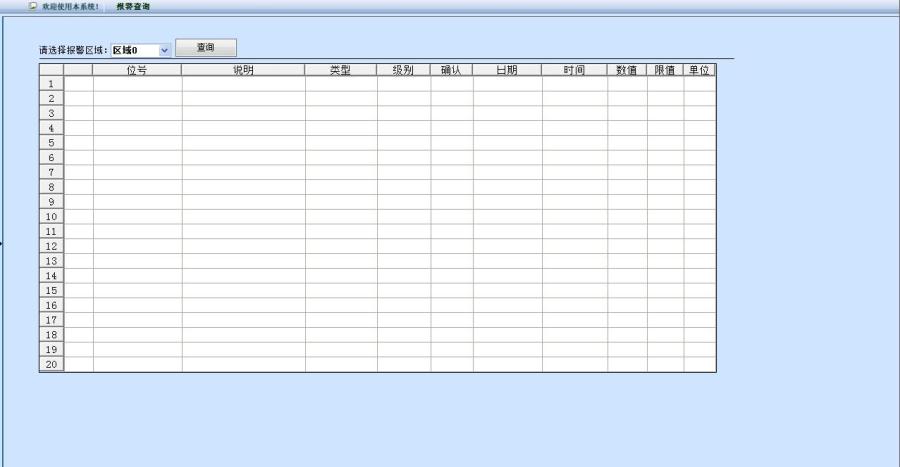

报警查询
选择区域，查看历史报警信息

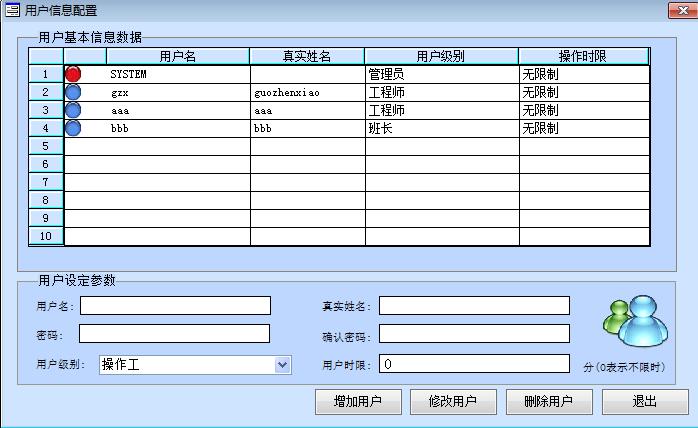

用户管理
系统管理员通过此功能，可以在系统运行的时候分配或临时分配系统权限，可修改、增加、删除。
5.系统效益
搭建全厂实时数据平台，将全厂实时数据保存起来，为全厂实时数据应用提供数据基础；建立一套统一、开放、集成的一体化实时数据库平台，并提供基于实时数据库的生产运行监控功能，实现对企业生产运行动态和实时跟踪，实现调度管理系统实现与集团总调度室的联网；通过本项目的实施，最终可使生产经营管理者能够及时、准确地获取生产相关数据，提高决策科学性，从而避免或减少因决策失误而造成的经济损失。
