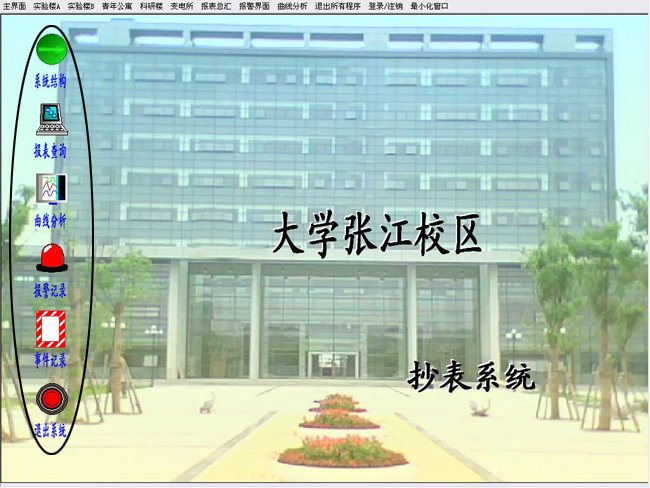

一、主界面

此界面分为2部分：

方形区域：系统中各个界面的快捷联接，可以由此方便的进入用户想要进入的操作区域；

主界面     返回初始界面，如上图所示；

实验楼A   进入可以监控实验楼A对应房间电表的实时状态；

实验楼B   进入可以监控实验楼B对应房间电表的实时状态；

青年公寓   进入可以监控青年公寓对应房间电表的实时状态；

科研楼     进入可以监控科研楼对应房间电表的实时状态；

变电所     进入可以监控变电所对应房间电表的实时状态；

报表总汇   进入可查询房间电度的历史记录；

报警界面   进入可查询某个房间对应表的电压和电流报警情况；

曲线分析   进入可查询某个房间对应表的各项参数值；

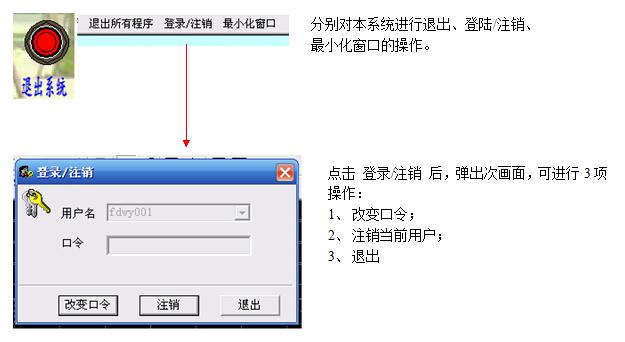

退出所有程序   退出整个系统；

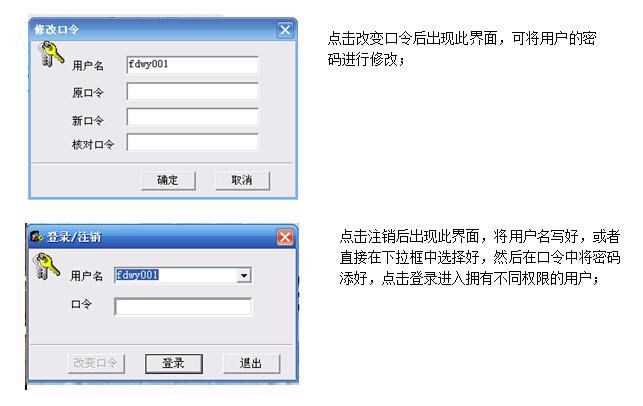

登录/注销   进行某个用户的登录或者注销；

最小化窗口     最小化整个系统；

圆形区域：进入系统各个操作区域的菜单；

系统结构   进入可查询整个系统的实时状态，方便用户监控整个系统；

报表查询   进入可查询所需查询表的历史记录，分日报表和月报表2种；日报表为每块表对应一份报表，月报表为整栋楼一份报表（实验楼A、实验楼B、青年公寓、科研楼、变电所）；

曲线分析   进入可查询某个房间对应表的各项参数值；

报警记录   进入可查询某个房间对应表的电压和电流报警情况；

事件记录   进入可查询整个系统的事件记录；

退出系统   点击退出整个系统；

二、系统监控

方法一：直接选择想要查看的区域，点击进入；

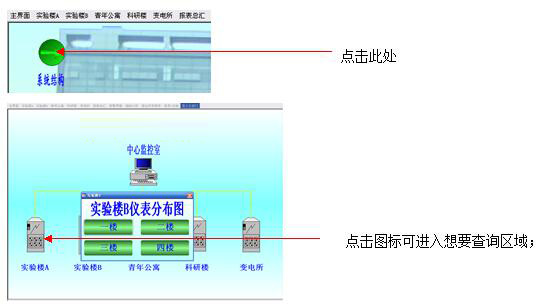

方法二：通过系统结构图进入想要查看的区域：

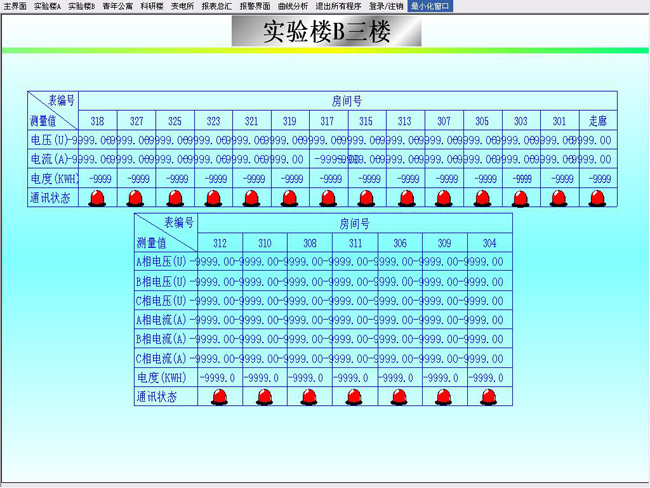

以上二种方式都可进入下图所示界面，可以观测房间对应表的电力参数：

此表中分2种表：

1、单相表：表格中会显示电压（V）、电流（A）、电度（KWH）、通讯状态；

2、三相表：表格中会显示A/B/C三相电压（V）、A/B/C三相电流（A）、电度（KWH）、通讯状态。

在此表格中可形象直观的观察出各个房间的电力参数实时值；

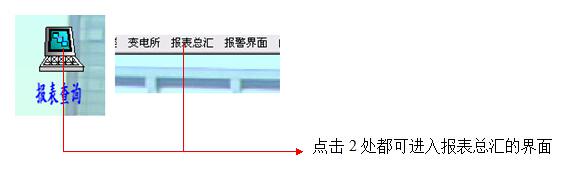

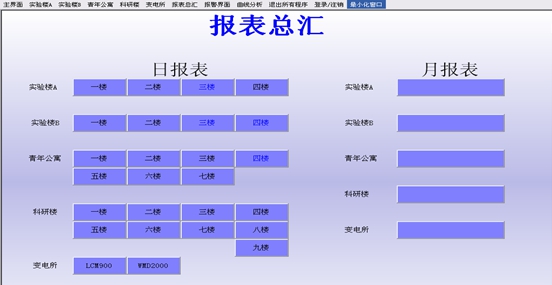

三、报表查询

想要查询哪块区域的报表，就点击区域的按钮。

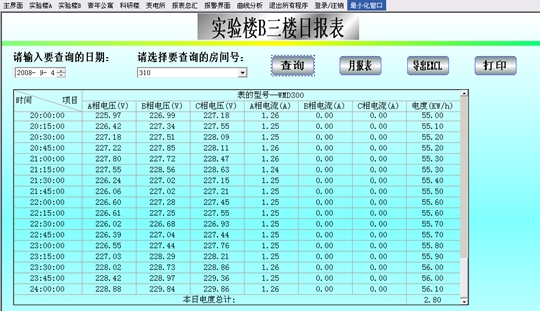

日报表：

请输入查询的日期：      设定要查询的日期；

请选择要查询的房间号：  从下拉框中选择要查询的房间号；

查询按钮：              点击后可查询所需房间号所选择日期表的参数；

月报表按钮：            可以切换到本房间所在楼层的月报表；

导出EXCEL按钮：      可以把当前表的信息以EXCEL形式导出到桌面上，EXCEL文档的名字为当前楼层当前房间的某一日期，例如“实验楼B310房间2008年9月4日报表”

                        这个就为一个日报表的名称；

打印按钮：             可以把当前表的信息打印出来。

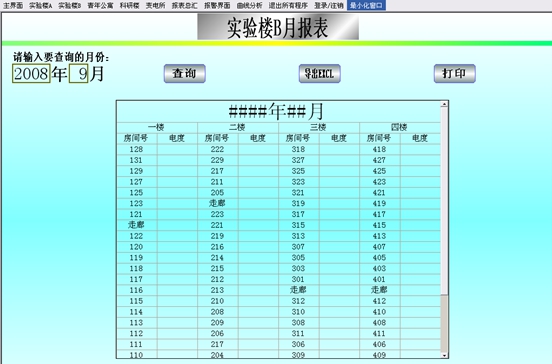

月报表：

请输入要查询的月份：     设定要查询的月份；

查询按钮：               查询本栋楼所有房间选择月的用电情况；

导出EXCEL按钮：       可以把当前表的信息以EXCEL形式导出到桌面上EXCEL文档的名字为当前楼层的某月日期，例如“实验楼2008年9月报表”

打印按钮：               可以把当前表的信息打印出来。

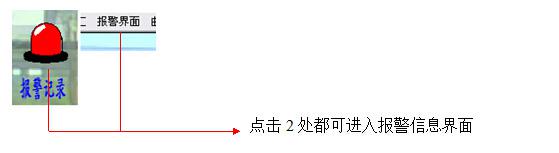

四、报警查询

报警信息为弹出窗口，报警信息显示在报表中；

打印      可将报表中所显示的报警信息打印出来；

关闭      将本窗口关闭，但是如果报表中有报警信息没有确认，则该窗口每间隔1分钟时间会弹出来一次；

在报表中点击右键可对报警信息进行确认，点击右键，选中确认所有报警，则将所有恢复正常的报警信息给隐藏；如果想查看历史报警，则选择查询历史报警，按照自己想要的报警信息进行选择；

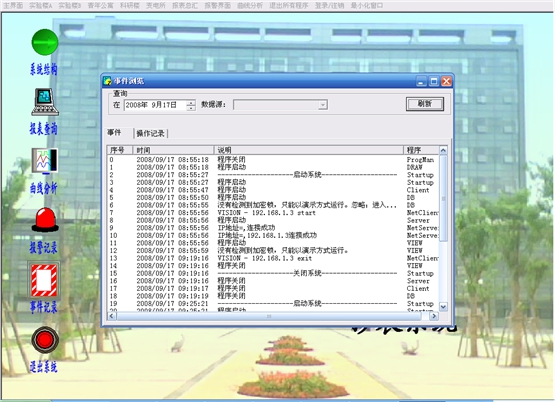

五、事件记录

点击事件记录按钮可查询程序所发生的各种事件信息；

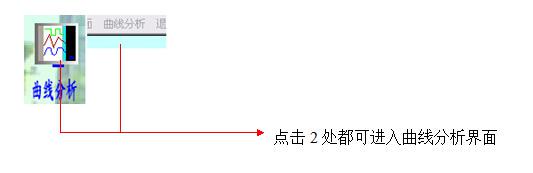

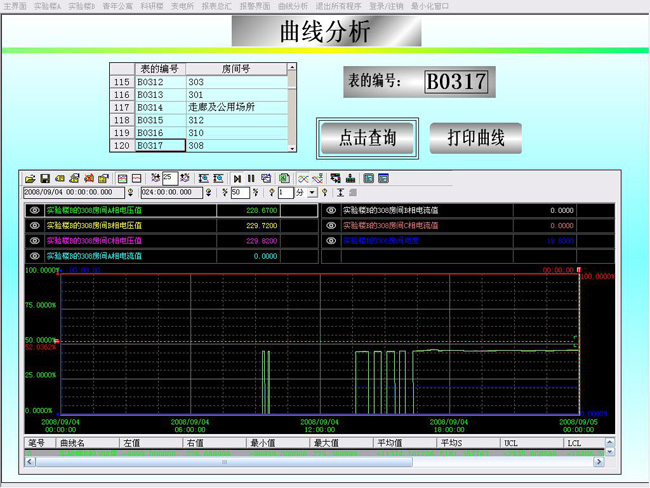

六、曲线分析

在“表的编号”区域输入要查询房间号对应的表编号，就可查询出要查的房间号的曲线分析图，具体设置在方形区域内；

点击查询按钮：   选择好表号点击就可查询所需信息；

打印曲线按钮：   可以把当前图中所显示出来的曲线图打印出来。

七、其它操作
