一、概述

照明设施是民生基础设施的重要组成部分，在交通安全以及人们的日常生活中居于举足轻重的地位，发挥着不可替代的作用，而照明设备则是照明系统中最基础的元件。随着生活水平的日益提高，人们对于照明设备的质量要求也在不断的升高，而出产高质量的照明设备就成为了各大生产厂家所追求的目标，成为各生产厂家在众多竞争中脱颖而出，获得更多用户的制胜法宝，然而高质量的照明产品也成为了能为人们提供安全、舒适的照明设施的保证。

本文主要是以日常生活中最常见的灯管为例，以紫金桥监控组态软件为基础，阐述以灯管为对象的检测系统，该系统主要通过对一系列专业参数的获取和分析，来判断和统计产品的优良及比率，保证出厂产品的合格率。

二、系统功能描述

本系统软件采用紫金桥软件RealinfoV6.5为基础，检测设备采用电源：茂迪DR3000、照度计：柯尼卡美能达CL200-A、图像传感器：基恩士 CV5000，紫金桥软件为实现与上述设备通讯、数据采集，研究开发了对应不同检测设备的驱动接口。

图 1

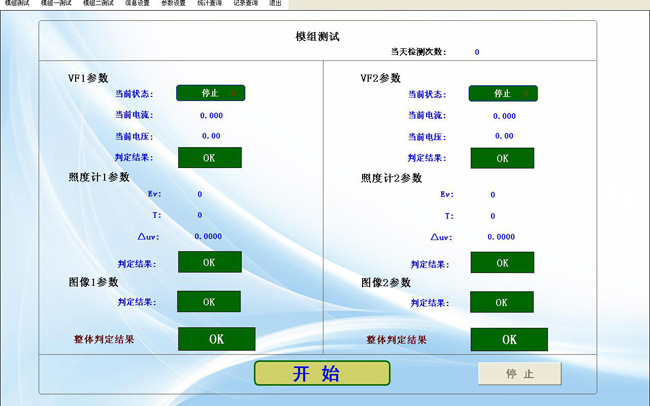

模组测试：见图1模组测试界面，电源检测是通过设定电流值，检测电压，用户在检测开始前可对电压值进行设定，即设定上下限值，若最终检测电压结果在设定的上下限范围之间，则系统判定为OK，否则为NG；当灯管亮起来后，系统通过照度计开始采集灯管的照度、色温、色差的参数值，用户同样可对这几项参数进行上下限值的设定，最终采集到的这三项参数值须与校正系统（预先计算出来的）做乘积，若乘积结果在设定的上下限范围内，系统判定为OK，反之则为NG；图像传感器将会对亮着的灯管进行拍照操作，并自动进行光粒度分析，将判断结果信息发送上来，系统中就会显示出判断结果OK或者NG。全部数据采集结束后，在系统的检测界面中会实时显示整体的判定结果，确定元件的优良，并统计当天该元件的检测次数，供用户后续查询使用。

图2

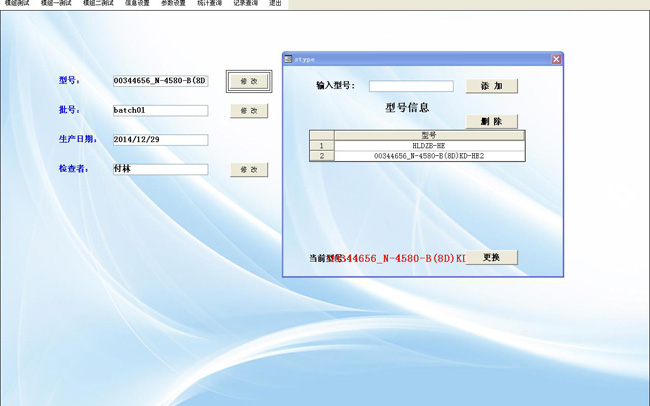

信息设置：见图2信息设置界面，用户可通过该界面修改诸如型号、批号、检查者姓名等信息，点击修改按钮，即会弹出修改窗口，用户可以根据实际需求对界面显示的各项信息进行修改和更换。

图3

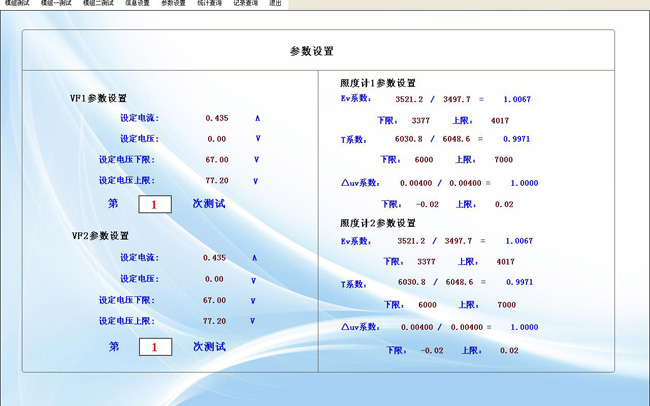

参数设置：见图3参数设置界面，用户需要预先设置一些参数的限值，如电源检测中设定固定的电流值及电压的上下限值，用来判定检测的结果；照度计的参数设置主要包含照度、色温和色差的上下限值，另外还包含一个校正系数，该系数是通过数学计算得出，检测出的以上几项参数需与该系数乘积来判断检测结果。

图4

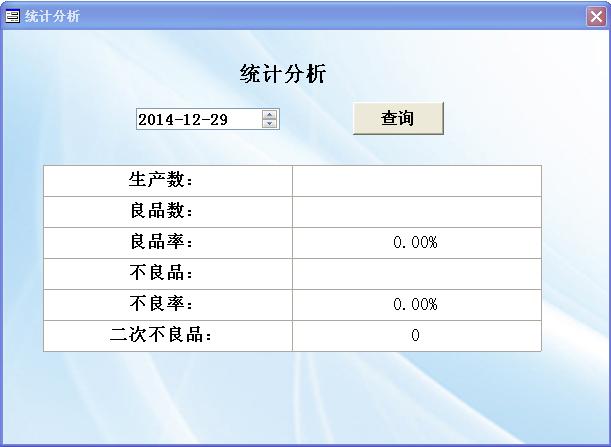

统计分析：见图4统计分析界面，主要功能为根据检测结果，统计产品的生产数、良品数、不良品数、良品率等，用户可以根据需要按日期不同查询某天的检测统计结果。

图5

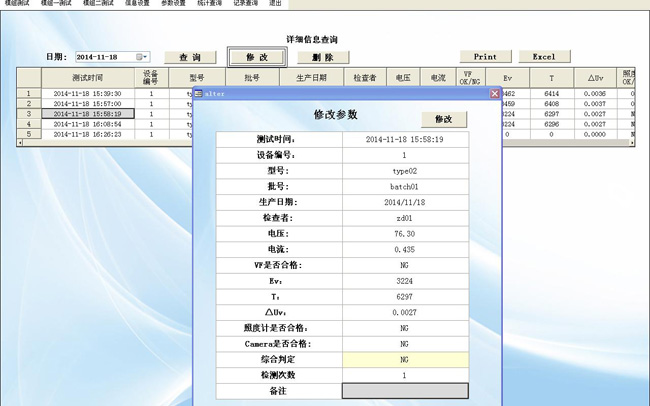

记录查询：见图5记录查询界面，用户只需在时间选择框内选择所要查询的时间后，点击查询按钮，报表中即会显示查询结果，包括每个元件的型号、批次、生产日期、测试时间、各检测参数的数值等，并且可以根据用户需求修改参数信息，只需选择要修改的参数点击修改按钮即可完成，检测信息的删除操作同样如此。

三、总结

本系统通过紫金桥软件专门开发的电源、照度计及图像传感器的驱动接口进行通讯，采集所需参数的实时数据，并作对比分析，从而得出判定结果，达到元件性能检测的目的，界面风格采用温和的色调和简洁布局，操作简便，对使用者要求不高，经过简单培训即可独立使用，目前系统已在用户生产线中安装使用数月，每天能完成近千个产品元件的检测，并能够为用户即时提供产品合格率的统计分析结果，不仅减少了不良产品进入人们生活中的可能性，也为用户减少了人员成本及提高了工作效率，得到了用户的认可和肯定。

有任何关于组态软件的技术问题或需要更多的技术资料，可以在微信(微信号：Realinfo）留下联系方式或者到http://www.realinfo.cc/交流论坛里提出，我们将及时为您解答。
