[摘要]：

随着电力在国民生产中的作用逐步提高，电力行业的信息化水平也在逐年提高。DL/T 645-2007标准作为原1997标准的升级版，目前已被绝大部分电表所支持，并已成为主要的通讯协议。

紫金桥软件在深入理解2007规约后，没有在1997规约驱动的基础上修改，而是按照新规约的要求，重新设计通许方式和数据结构。使得DL/T 645-2007驱动支持协议中提到的几乎所有指令。

一、 DL/T 645-2007驱动简介

本驱动依据《中华人民共和国电力行业标准 DL/T 645-2007》多功能电能表通讯协议制作，以下简称《协议》。使用本驱动需要参照《协议》中附录A的内容。本驱动不兼容DL/T 645-1997协议操作。

二、 硬件相关

本标准采用RS-485标准串行电气接口，使多点连接成为可能。

本协议为主-从结构的半双工通信方式。手持单元或其它数据终端为主站，多功能电能表为从站。每个多功能电能表均有各自的地址编码。通信链路的建立与解除均由主站发出的信息帧来控制。每帧由帧起始符、从站地址域、控制码、数据域长度、数据域、帧信息纵向校验码及帧结束符7个域组成。每部分由若干字节组成。

三、 软件设置

1、设备定义

定义设备时请选择：[电力规约]-〉[DL/T 645-2007]-〉多功能电表。

2、设备专有参数配置

缺省串口配置参数如下：

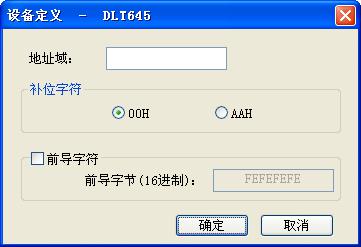

设备扩展定义对话框如下：

地址域：地址长度可达12位十进制数。每块表具有唯一的通信地址，且与物理层信道无关。此处只需要输入有效的设备地址，不足12位的部分将由“补位字符”补充。

补位字符：本驱动支持2种补位字符：00H和AAH。其中AAH作为通配符进行缩位寻址读表操作，从站应答帧的地址域返回实际通信地址。

前导字符：在主站发送帧信息之前，先发送4个字节FEH，以唤醒接收方。部分设备同时支持有前导字符和无前导字符方式，因此此处可以不使用前导字符。

3、数据连接

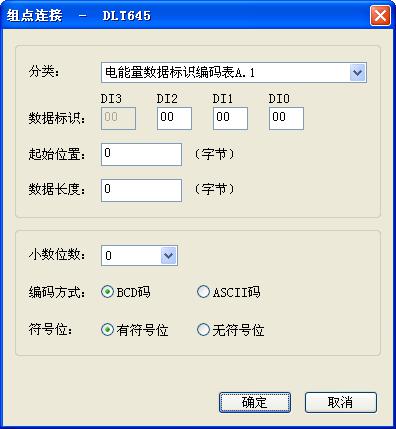

连接画面如下图所示：

1)分类

本驱动支持6种类型数据，分别对应《协议》附录A中A.2部分的表A.1至表A.6。

选择一个分类后，数据标识中DI3内容和其他选项将随之改变。如果分类选择“其他”项，则数据标识中DI3内容将可以任意修改。

2)数据标识

数据标识编码用四个字节区分不同数据项，四字节分别用DI3、DI2、DI1和DI0代表，每字节采用十六进制编码。数据标识具体定义见附录A的A.2数据标识编码表。

3)起始位置、数据长度（字节）

从站返回的数据格式只有一个数据：

主站发出某些数据标识的请求后，从站返回的数据格式中只有一个数据，此时起始位置设置为0，数据长度设置为《协议》中具体数据标识对应的数据长度。

从站返回的数据格式多于一个数据：

主站发出某些数据标识的请求后，从站返回的数据格式中包含多于一个数据，此时需要设置起始位置和数据长度。

起始位置表示截取从站返回数据格式中的开始位置，起始位置从0开始。起始位置的数据为截取数据的开始位置减1。

数据长度表示要截取的字节数。

例如：主站发出数据标识为01010000的请求，对应的数据项名称为：(当前)正向有功总最大需量及发生时间。此时从站返回的数据格式如下：

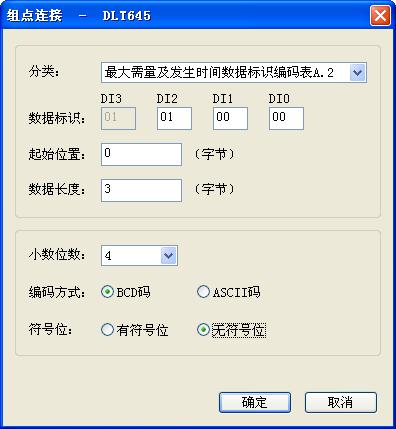

其中包括2个数据：(当前)正向有功总最大需量、发生时间。在软件中新建2个点，A1和A2。A1对应(当前)正向有功总最大需量，A2对应发生时间。A1点的数据连接如下图所示：

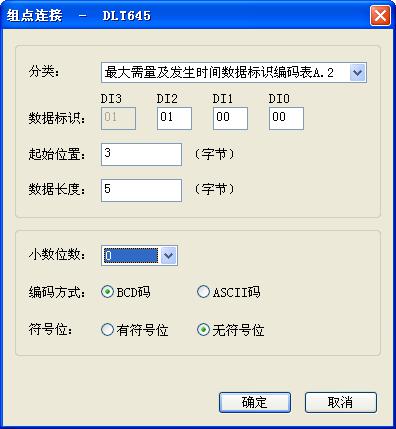

A2点的数据连接如下图所示：

4)小数位数

小数位数应设置为《协议》中具体数据标识及数据项对应的小数位数。

对于编码方式为ASCII码的数据，小数位数无效。

5)编码方式

本驱动支持2种数据编码方式：BCD码和ASCII码。设置请参照《协议》中具体数据标识及数据项对应的编码方式。除特殊说明的数据项以ASCII码表示外，其它数据项均采用压缩BCD码表示。

6)符号位

本驱动支持有符号位和无符号位2种方式的数据。设置请参照《协议》中具体数据标识及数据项对应的符号位说明。

对于编码方式为ASCII码的数据，符号位无效。

四、 总结

紫金桥软件未来会根据市场需要，推出更多电力方面以及其他行业的相关驱动，以此来满足用户对数据采集的需要。

有任何关于组态软件的技术问题或需要更多的技术资料，可以在微信(微信号：Realinfo）留下联系方式或者到http://www.realinfo.cc/交流论坛里提出，我们将及时为您解答。
