  • 紫金桥监控组态软件的蔗渣刨花板生产线监控系统
  • 发布时间:2015/2/27 13:56:42   修改时间:2015/2/27 13:56:42 浏览次数:1456
  • 摘要:本系统主要实现蔗渣刨花板生产线的实时监控,主要包括生产过程中多个电机的启停状态,阀门状态的实时监测,设置不同型号坯板的各种参数,实时显示热压过程的进度等。



    背景



    随着世界森林资源的日益枯竭和人们对木材需求的不断增长,木材供需矛盾日益突出,充分利用木材“三剩物”生产定向结构刨花板取代木材及胶合板凳广泛应用于装饰、建筑、家具等,已成为人们的首选,该项目原料来源充足,生产工艺简单,成本低廉,具有广泛的市场前景。



    系统特点



    铺装工段:实时显示铺装过程中,各电机启停及生产流程



    热压工段:实时显示热压过程中装机、热压和卸机的生产流程



    液压泵站:实时显示液压泵站各个电机、阀门的状态



    参数设置:设置不同型号坯板的各种参数值,包括时间、位置、压力。



    热压曲线:以曲线的形式表示热压过程的进度,同时显示总时间、阶段时间等



    功能介绍

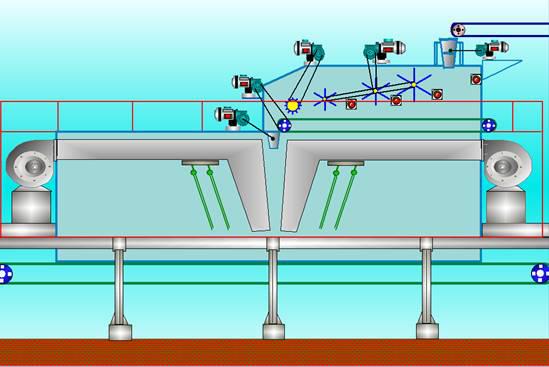

    1.铺装工段:铺装工段能够动态的模拟显示铺装生产过程,原料从上料皮带进入下料斗均布下料开始,由计量带运载着经过料钯、拨料棍通过摆动下料再经由风机、振动带均匀的平铺在预压机皮带上的整个生产流程。同时窗口还能实时的显示该工段多个电机的启停状态,电机的状态由不同颜色表示,红色表示停,绿色表示启。

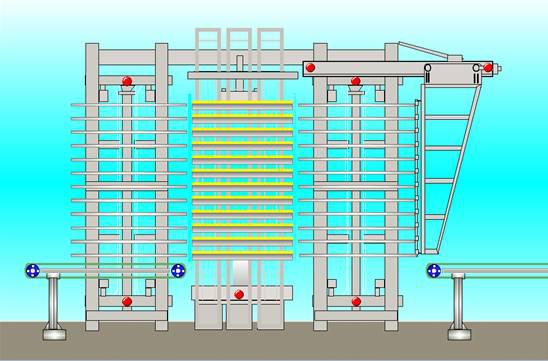

    2.热压工段:动态显示显示预压板经过装机、热压成型、卸机的一系列过程。同时由多个指示灯显示设备置顶、置底、压机闭合等状态,指示灯变绿表示出现该状态。







    3.液压泵站:主要用于监测液压泵站的8个电机的启停状态(绿色表示开启,不变为停止),34个阀门的开关状态(红色表示关,绿色表示开),以及实时显示当前液位值和液位是否越限(越限指示灯变红)。

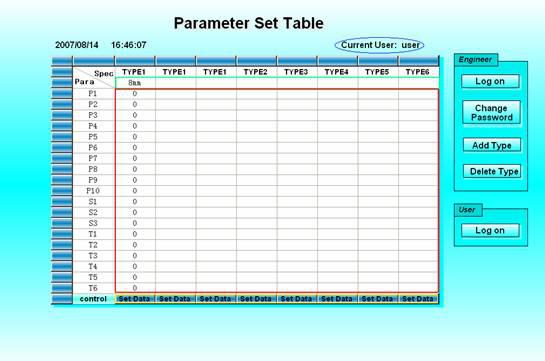

    4.参数设置:该表用于设置不同型号坯板在热压的不同阶段的压力、位置、时间值。参数设置需要具备一定的管理权限,本窗口还对登陆的用户进行权限识别,并提供切换用户的功能。

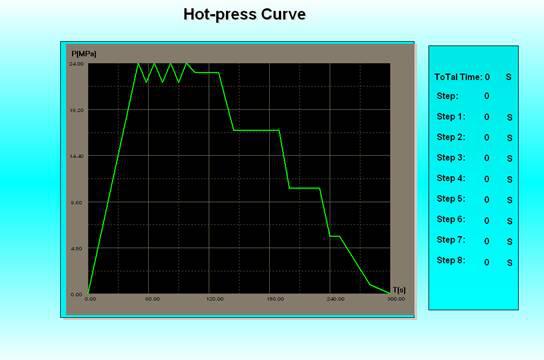

    5.热压曲线:用于显示热压曲线图,热压曲线以时间、压力为横纵轴,共分8段分别对应于热压过程中的8个阶段,在此画面的右侧还显示过程总时间、阶段号、每阶段时间







    总结:该工程已经应用于印度的工程现场,为监测现场的生产情况提供了可靠的依据,为民族软件走出国门写下了浓重的一笔。



    有任何关于组态软件的技术问题或需要更多的技术资料,可以在微信(微信号:Realinfo)留下联系方式或者到http://www.realinfo.cc/交流论坛里提出,我们将及时为您解答。
