一、系统结构

此冷库温度监控报警系统包含六个串口服务器、一个路由器和一个安装有紫金桥组态软件的计算机。温度检测仪表把实时监测到的温度参数通过串口服务器以标准的RS485 MODBUS RTU通讯协议传送到紫金桥组态软件，组态软件解析上传的数据报文获取温度仪表上实时监测的温度参数。

二、系统功能

数据采集：实时采集温度参数，可进行长期历史保存。

数据报表：系统提供历史数据报表查询，也可以曲线方式查询展现。

超温报警：冷库温度高于预先设定上限或低于下限时，进行报警。可设置延时，当前温度持续超标时间超过延时才会报警，避免系统干扰。

报警记录：对超温报警进行记录，可根据时间等方式查询。

短信功能：冷库在超温时，可发送短信报警。

数据插入：可对历史数据进行修改。

三、画面截图

厂区平面

实时显示监测温度。如果超过设定的温度上限值或者下限值时，数值会发生颜色变化和闪烁，报警控件记录报警点，同时发送短信给指定用户。

历史曲线

可对监测的温度数据进行历史曲线查询，采用紫金桥组态软件的历史曲线控件完成此项功能。

历史报警

对报警点进行记录和保存，可以按需求进行历史报警信息查询。

数据报表

对各个监测点的数据进行保存，可以进行历史查询。

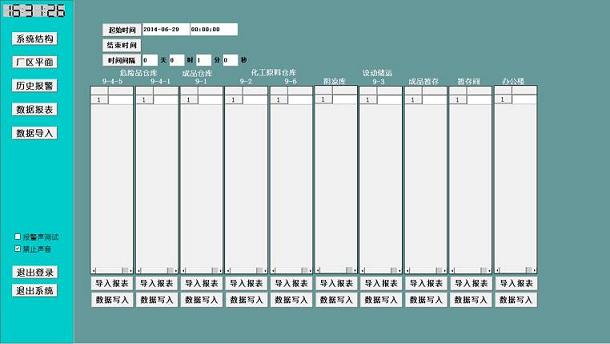

数据插入

可以对历史数据进行修改。

四、系统应用

本系统适用于大学、制药厂、医院、仓储中心、档案棺、血站、疾病防控中心、环保监测部门的实验室、冷库、仓库、冰箱等环境的监测和报警。还可以根据客户的要求，方便的进行扩充。
