一、概述

对于舰船的油舱、水舱的液位状态的测量，国内一直是沿用人工、标尺的方法。这种测量方式原始、费时费工、测量值极其粗略。尤其在加油、加水时，因水泵进液量快而人工测量慢，常发生舱满外溢。更重要的是，指挥人员不易在短时间内对全船的油、水储量获得一个准确和总体的概念。随着舰船总体技术水平的提高，液位遥测系统因需而生。本系统采用上位机组态监控软件进行数据和信号采集，性能先进可靠，显示直观，操作简便，填补了舰船监测自动化方面的一项空白。

二、系统特点

1、系统设有内部故障及传感器线路故障等自检功能。

2、上位机软件能动态的显示压力、温度、液位等参数。触摸屏上可模拟罐状等，更真实、直观的测量。

3、系统由SOFTLINK PLC和ADAM模块完成数据和信号采集，紫金桥组态软件负责上位机展现，程序稳定，执行速度快，实时性好，而且可以通过改变程序来实现不同的功能。

4、可根据程序进行液位高低等报警，报警时，上位机软件可进行记录、查阅。

5、上位机软件通过报警确认，使报警灯由闪烁变成平光。

6、传感器采用防爆传感器，通过安全栅可测量油船、化学品船、LPG等船的大舱液位高高位报警，泵舱舱底水的报警、机舱舱底水的报警。

7、系统通过TCP/IP网络完成连网监控。

三、实时数据报警显示

用户可以通过实时数据报警显示界面随时了解液舱压力、温度、液位等参数的实时变化情况，及通讯故障报警状态，设备运行状态等。

四、报警记录

用户不仅可以通过报警记录界面，掌握各参数、设备运行状态等的实时报警信息，也可以根据实际需求进行历史报警信息的查询。

五、数据记录

用户可以根据自己的实际需求查询液位、温度、压力等参数某一时间段的数值。

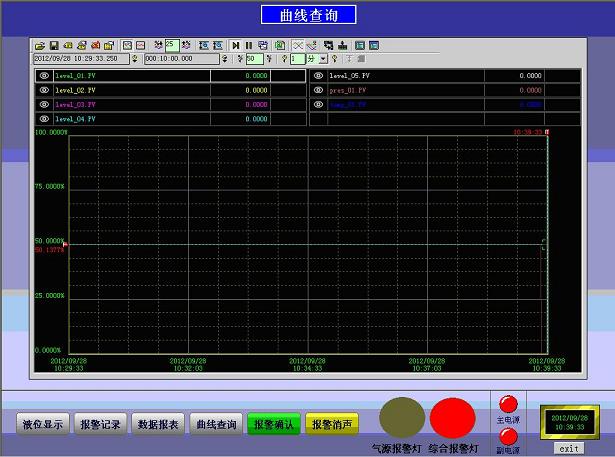

六、曲线查询

七、小结

基于紫金桥组态软件的液位遥测系统，结合PLC、数据采集模块及上位机组态软件，使测量精度、系统功能、稳定性和可靠性都上了一个新台阶。
