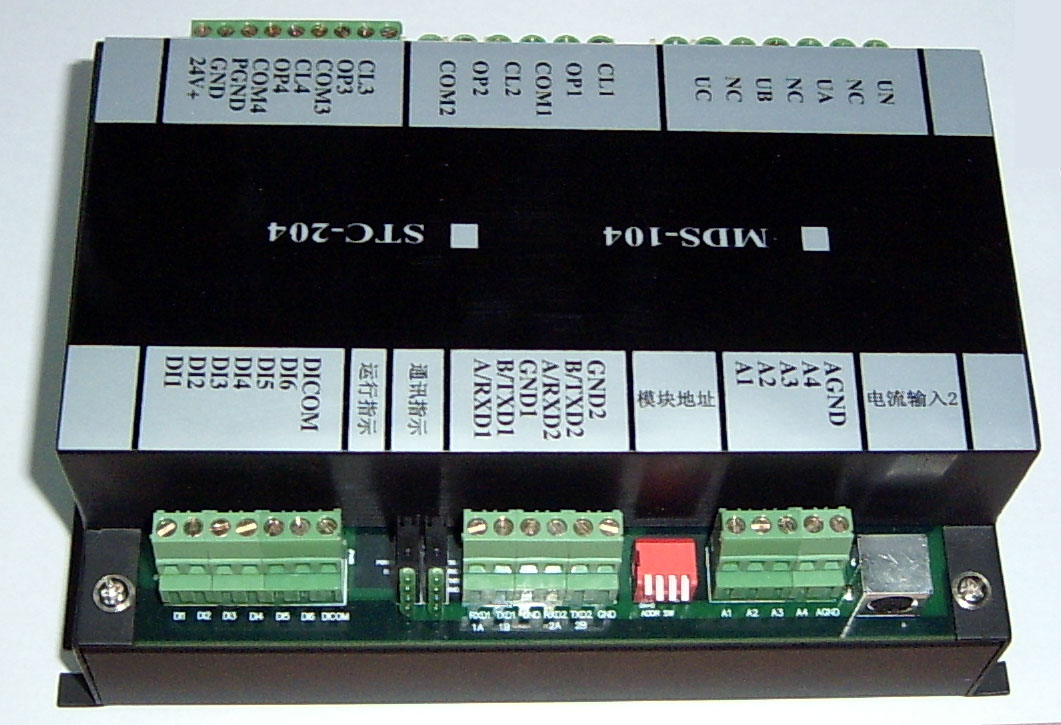

易控微网 MDS-104SGT 油井测量专用控制器

MDS-104SGT油井测量专用控制器主要性能如下：

4路模拟量输入，分别测量抽油机载荷变送器输出、抽油机井口压力变送器输出、抽油机井口温度变送器输出、角位移变送器输出信号，12位AD精度，信号可以为0－5V或0－20MA或4－20MA。基中载荷和角位移测量存于控制器内，可以根据上位机命令启动和停止测量，监控中心通过读取数据绘制抽油机示功图，从而监测井口工作状况，及时发现问题。井口温度和压力测量实时刷新，可以进行超限保护等。

电机的三相电压、三相电流、三相有功功率、三相无功功率、功率因数、湝波等电力测量，电压输入为1140V以下交流信号直接接入，电流输入经过三个电流互感器变换成5A交流输入，测量精度为0.5%。内部存有电功率曲线路、电流曲线图等，能通过监控中心读取后进行绘制，以供相关人员分析。

具有抽油机电机的智能保护，包括缺相、过载、过压、堵转等多种智能保护，所有保护投退、保护定值、保护时间、动作输出都可以通过通讯口进行设定。

6路开关量或脉冲量输入，分别接入接近开关信号、红外报警器输出开关信号、电控门门磁开关信号、交流接触器开关位置信号、脉冲电度表输出脉冲信号等，输入信号可以是5V或12V或24V直流电压信号或脉冲信号。

4路开关量继电器输出，可以控制报警嗽叭、电机启动或停止等输出。

具备一个232接口和一个485接口，可以接入GPRS通讯模块或数传电台，和监控中心通讯，协议采用MODBUS　RTU，和主流的国内外软件均可通讯。

脉冲、通讯参数等重要参数掉电保存，可以通过监控中心远程设置各种数据。

工作温度在24V供电时达到零下40到85度，适应国内外各种油田环境。可根据要求，作三防处理：防尘、防潮、防静电。

镙丝固定安装于防水箱。

为国内外油田系统集成商提供产品贴牌和技术支持。
