易控微网油井远程监控SCADA系统

       油井远程监控系统是易控微网联合软件供应商、通信供应商为集成商推出的一套高可靠性、高性价比的油井测控系统，实现抽油机的井口电力参数、电力智能保护、井口压力温度、示功图（包括电流功率曲线图）、防盗报警等遥测、遥信、遥控，在各大油田均有成功应用，成功为多个集成商OEM。

      根据油井分布的地域特点与无线通讯技术发展的水平，油井远程监控系统考虑用CDMA/GPRS 或者数传电台通讯模式，系统主要由传感器、井口控制器SU、CDMA/GPRS （数传电台）通讯模块DTU、采油厂通讯机、实时数据库服务器、WEB 服务器、监控浏览终端等组成。
　　油井工作状态传感器和变送器主要有温度传感变送器，压力传感器和变送器，电流互感器、抽油机载荷传感器和变送器、位移传感器和变送器、变压器一次侧电流互感器，它们将油井的工作状态变换成对应的电压或电流值送至井口控制器SU。然后经CDMA/GPRS 网或数传电台，接入采油厂通讯机，数据通讯机采用轮询方式收集井口控制器数据，数据经过分析经处理后，进采油厂实时数据库。厂矿小队的计算机可根据不同的权限，采用C/S 或B/S模式对实时数据库进行访问。
　　系统实现的功能：
　　电泵井 SU 主要进行电压、电流、油井回压、井口温度等参数的测量。抽油机井SU 主要进行示功图、电压、电流、油井回压、井口温度等参数的测量，且保留油井遥控启停功能。
井口控制器具有电机有功功率、无功功率、功率因数、日用电量等参数的计算功能。
对电潜泵井停机、电压过压、欠压、电流过流、欠载、井口回压过高、过低等异常情况检测报警；对抽油机井停机、电压过压、欠压、电流过流、欠载、井口回压过高、过低、载荷过低等异常情况检测报警。线路来电瞬间，也作为异常情况报警。
采油队监控机按照管理权限仅能查询本队油井的工作状态、实时收据、及相关通信模块工作状态、配电线路工作状态。

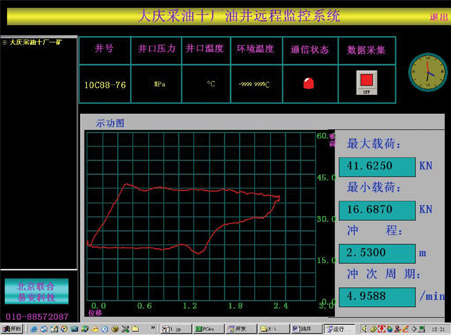

抽油机井示功图、电流图（或功率图），除定时采集保存外，采油队可根据生产情况，手动选择油井井号，实时索要示功图、电流图（或功率图）。
当电潜泵井出现过载停机故障时，将停机前一分钟内三相电流（Ia、Ib、Ic）与线电压(如Uab)的数据上传数据库，为电泵故障诊断提供分析数据。
采油队监控机具有静态数据浏览和编辑等功能：包括抽油机型号、配置电机型号、油井井号、冲程、线路名称、量程上、下限、报警上、下限、油井井况等方面的数据，并能够添加新开油井、删除停产油井、修改作业井的基本数据。

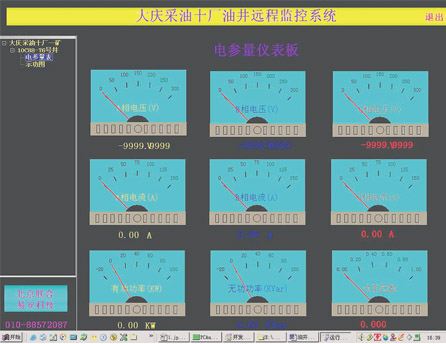

系统具有示功图、电流图（或功率图）、电流、电压等参数的实时趋势、历史趋势监视功能，可方便地了解长时间的参数变化情况，方便快速分析。
系统可以考虑地理图形系统的接入，使图形能反映地理信息，可以非常直观形象反映整个油区的工作状况。
采油厂、矿与相关科室能够通过浏览器查询厂、矿、队油井的工作状态与实时数据，当天停井情况、开机时率统计，以及历史数据与历史记录。
需要传输的数据
抽油机井需上传数据主要有：载荷（最大与最小值）、回压、井口温度、电流(Ia、Ib、Ic) （最大与最小值）、电压(Ua、Ub、Uc)有效值、有功功率、无功功率、功率因数、上下冲程最大电流值、上下冲程功率、平衡率、日用电量、累计电量、冲次、系统状态、采集时间等数据。示功图、电流图（或功率图）需要一个冲次内载荷、电流（或功率）的所有采集量，每个图约需要200 个数据。因此，数据总量约为430 个数据，其中基本数据量为30 个数据。
       电潜泵井需上传数据主要有：回压、井口温度、电流(Ia、Ib、Ic)、电压(Ua、Ub、Uc)、变有功功率、无功功率、功率因数、日用电量、累计电量、系统状态、采集时间等数据。数据总量约为20 个数据。
　　详细资料请致电本公司或到资料下载页面下载。
