简介
管段式超声波流量计
需要断开管路安装，所以适用于可以停产进行安装调试的场合，安装以后的维护可不停产，可以在线更换传感器，而不需要拆下管段部分。根据需要可选择单声道或三声道传感器。
插入式超声波流量计
可不停产安装和维护。采用陶瓷传感器，使用我公司专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道传感器。
适用于以下场合：
1、 普通金属管道
2、 钢管内衬沙浆、水泥等；
3、 水泥管；
4、 铸铁管等不能焊接管道；
5、 其他非金属管道
外夹式超声波流量计
安装不损坏管路，直接将传感器安装在管道外面，所以可以完全不影响生产。适用于不适宜应用管段式传感器和插入式传感器的场合，同时适用于阶段性使用的场合，即能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装。
技术参数
系列
数据
通用型超声波流量计
插入式
管段式
外夹式
口径
DN80~4000
DN20~2000
流速
0.01~12m/s
精度
单声道
三声道
1.5
1.0
0.5
管道材质
金属（如碳钢、铸铁、不锈钢、铝等）和非金属材料（如PVC、有机玻璃等）
管道内衬
玻璃钢、砂浆、橡胶等
输出信号
1、4～20mA，光电隔离
2、累计脉冲输出，无源开路输出，光电隔离
3、RS－485，光电隔离，距离＞1600m
4、打印机（选配件），RS－232串口输出
键盘
4×4汉字键盘或1×4英文键盘
显示
2×10汉字显示或2×16英文显示
显示数据
瞬时流量、瞬时流速、正累积流量、负累积流量、净累积流量、累计运行时间；
信号强度（电池供电型）；周期打印（便携式和手持式）
数据存储
前720小时、365天、36个月、10年的测量数据，包括瞬时流量、累计流量、断电时间等
环境温度
转换器：－10～45℃
传感器：－30～60℃（常温型）；－30～160℃（高温型）
传感器
材 质
不锈钢和陶瓷
不锈钢和
普通碳钢
常温型为尼龙
高温型合金铝
转 换 器
防护等级
a) 壁挂式：IP65
b) 一体式：IP67
传 感 器
IP68
电缆长度
＜400m
＜300m
工作电源
220V AC±10％；12～36V DC；
转换器
转换器外观及尺寸
超声波流量计的传感器分为三种型式：插入式传感器 管段式传感器 外夹式传感器
传感器外观结构

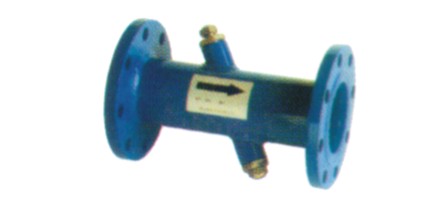

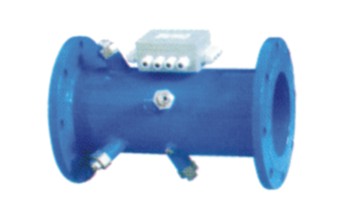

插入式传感器 单声道管段式传感器 三声道管段式传感器 外夹式传感器
