测量原理

热式气体质量流量计采用热扩散原理，其典型传感元件包括两个热电阻（铂RTD ），一个是速度传感器，一个是自动补偿气体温度变化的温度传感器。当这两个RTD 被置于介质中时，其中速度传感器被加热到环境温度以上的一个恒定的温差，另一个温度传感器用于感应介质温度。流经速度传感器的气体质量流量是通过传感元件的热传递量来计算的。气体速率增加，传感器传递给介质的热量增多，因此需要供给更多的功率，而电子单元加热RTD 的功率与质量流量成一定的对应关系。

采用流体吸收热量的原理进行工作，测量时，不需要温度补偿，相对其它的气体流量计，省去了温度和压力补偿，使用非常方便，而且节约成本。该流量计在测量上采用了专家算法，借助于专家数据库，拟合流量曲线，使测量准确度得到充分保证。

产品特点
　　①真正的质量流量计。对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或标准体积流量。
　　②大的量程比。可测量流速高至100Nm/s和低至0.1Nm/s。适于贸易结算或气体检漏。
　　③数字化设计。整机数字化电路测量。测量准确、维护方便。
　　④卓越的管理功能。可查询十年内的测量数据。

应用行业

热式气体质量流量计应用范围十分广泛，可应用于电力行业、石油天然气行业、环保行业、冶金行业、食品行业和造纸行业等。可以测量空气、氧气、氮气、氢气、二氧化碳气、煤气、天然气、烟道气等，现场管道截面可以是圆形、方形或其它（已知截面积）。

测量介质

空气、氧气、氮气、氢气、二氧化碳气、煤气、天然气、烟道气等气体的精确计量。同时可以在圆形、方形及其他已知截面积的特殊管道上进行安装和测量。

主要应用
　　1．压缩空气流量测量
　　2．天然气流量测量
　　3．氢气流量测量
　　4．火炬气体流量测量
　　5．液化气和沼气流量测量
　　6．烟道排出的烟气流量测量
　　7．锅炉的燃气和空气流量测量
　　8．污水处理行业曝气和氯气流量测量
　　9．制气行业中空气、氧气、氮气流量测量
　　10．加热通风和空调系统中的气体流量测量
　　11．电厂高炉的一次风、二次风流量测量
　　12．钢铁厂中高炉煤气、空气、氧气和氮气流量测量
　　13．焦化厂焦炉煤气流量测量
　　14．矿井下通风或排风系统流量测量
　　15．水泥厂磨粉机排放热气流量测量
　　16．轧钢厂加热炉燃气流量测量
　　17．化肥厂氨气流量测量
　　18．啤酒生产过程中二氧化碳气体流量测量
　　19．煤粉燃烧过程中气体流量测量
　　20．卷烟厂、玻璃厂生产过程中气体流量测量
　　21．热处理工艺中氢、氧、氮气流量测量
　　22．溶剂回收系统中气体流量测量
　　23．半导体制作过程中气体流量测量

如何选型

请提供以下数据：

1.          介质名称及气体组份

2.          介质密度

3.          最大流量（Qmax）、最小流量（Qmin）

4.          最高工作压力

5.          最高／最低工作温度

6.          管道内径

7.          其他特殊要求

8.          具体的选型请专业技术人员完成

注：长期的现场应用经验告诉我们，流量计使用当中出现的问题，80％以上是由于选型和安装不当造成的，所以请务必向技术人员提供准确的数据。

技术参数

一体式安装

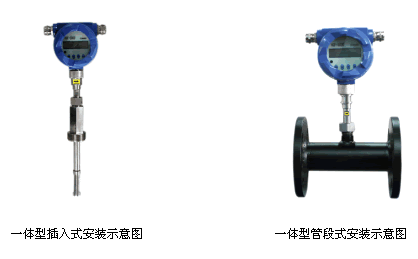

①一体型插入式安装，由厂方提供管道连接件和阀门，不可焊接的管道，厂方提供管道夹具。例如，可焊接管道，先将连接件与管路焊接，尔后安装阀门，然后以专用工具打孔，最后安装流量计，如下图。维护仪表时，可取下仪表，关闭阀门，不影响正常生产。

②一体型管段式安装应选择相应的国标法兰与其连接。

③安装仪表应尽量选择直管段部分，一般安装点直管段要求应前十倍管径，后五倍管径。

④现场插入式安装应注意传感器中较短的探头位于长探头的上游。

分体型流量计转换器

分体型流量计是在一体型基础上加装分体转换器，便于远距离操作仪表。转换器采用汉字显示，多功能测量。

分体式转换器外形尺寸(单位：mm)
