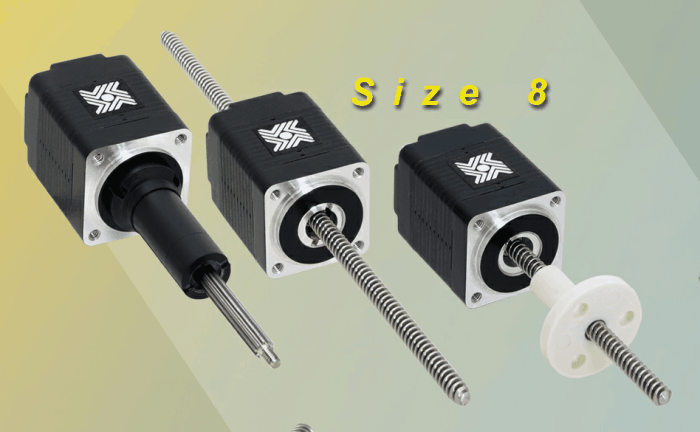

海顿新的Size 8混合式直线步进电机是目前世界上最小的混合式直线步进电机。是我们对已有的微型电机产品所做的最新补充。各种专利设计使其特别适用于那些需要在极其有限的空间内实现高性能和优良耐久性的应用。有三种设计，即固定轴式，贯通轴式和外部驱动式，21000系列电机的步长从0.0015mm到0.04mm可供选择.推力最大可达4.5kg,外部尺寸为21mm。
21000系列Size 8直线步进电机-电气特性
8：21mm（0.8")混合式直线电机(1.8°步进角)
电机型号编码
固定轴式
21H4(X)-V
贯通轴式
21F4(X)-V
外部驱动式
E21H4(X)-V
绕组类型
双极性
工作电压
2.5
5
7.5
每相电流
0.49 A
0.24 A
0.16 A
每相电阻
5.1 Ω
20.4 Ω
45.9 Ω
每相电感
1.5 mH
5 mH
11.7 mH
功耗
2.45 W
温升
135°F (75°C)
重量
1.5 oz (43 g)
绝缘电阻
20 M Ω
**单极性驱动比双极性驱动的推力大约小30%。
直线步长螺杆0.138"(3.50mm)
代码
英寸
毫米
0.000098
0.0025
AA
0.00019
0.005
AB
0.00039
0.01
AC
0.00078
0.02
AD
0.00157
0.04
AE
0.00048
0.0121
J
0.00024
0.006
K
0.00012
0.003
N
0.00006
0.0015
U
标准电机的绝缘等级为B级，额定最高温度为130℃
输出轴全部伸出或全部收回时应考虑专门的驱动条件。
