ECHO5000油气田SCADA系统
发布时间：2013/8/20 10:26:47 修改时间：2011/2/25 14:09:01 浏览次数：5376

　　系统概述
　　ECHO 5000 SCADA系统-实现油气田自动化的监控与数据采集系统
　　ECHO 5000 SCADA监控与数据采集系统，为油气田地面建设自动化工程提供了独特而开放的平台。该系统采用了目前国际上最新的软、硬件技术，结合国内油气田生产工艺的特点而研制开发的监控与数据采集系统。它独有的专业化设计和体系结构保证了油气田开发、生产整个生命周期的高效、经济运行。
　　内容包括：规划、工程实施、开车、培训、运行和维护以及未来系统的扩展。
　　ECHO 5000 SCADA监控与数据采集系统具有操作简单、使用方便、功能齐全、性能可靠、应用广泛、组态灵活、运行安全等特点。从远程测控终端到办公室管理计算机，从通讯系统到管理网络，从软件到硬件，ECHO 5000 SCADA监控与数据采集系统提供了完整的解决方案。
　　ECHO 5000 SCADA系统--统一协调的完整系统
　　ECHO 5000 SCADA独有的专业化设计和体系结构为油气田用户提供了一个集成化的、和谐的油气田生产自动化解决方案。从工程规划、实施、开车到系统运行、维护及扩展，ECHO 5000 SCADA系统保证了油气田用户在原油（天然气）井站、油气地面开采集输、原油（天然气）处理联合站、输油（气）管道的自动化需求都能实现。
　　ECHO 5000 SCADA系统提供的典型功能模块有：
　　● 抽油机控制终端                                       ● 天然气配气站的流量检测与控制
　　● 水源井控制终端                                       ● 原油（天然气）处理联合站
　　● 自喷井控制终端                                       ● 油气田自动化通讯系统
　　● 计配（转）站控制终端                           ● 中控室监控与数据采集软件包
　　● 天然气计量控制终端                               ● 油气田生产管理数据库（DMS）软件包
　　● 输油（气）管道泄漏检测控制终端       ● 视频监控系统
　　系统结构
　　ECHO 5000 SCADA系统是一个真正的分布式处理系统。系统网络上的每一台计算机是一个节点，每个节点独立执行分配给它的任务。这种结构的优点是不会因为一个节点的离线影响整个网络的运行。ECHO 5000 SCADA系统通过客户机/服务器的模式进行节点对节点的通讯，使用网络上的节点共享数据。
　　ECHO 5000 SCADA系统在广域网上运行时的性能与在局域网上运行时一样，远程访? 问不同地理位置上的节点就如同访问位于本地局域网上的节点。

　　特点
　　● 分布式客户机/服务器体系结构   ● 报警和报警管理
　　● 友好的人机界面                            ● 标准的通讯协议
　　● 实时工艺过程监视                        ● 多种冗余方式
　　● 本地和远程的现场控制                ● 内置油田管理数据库（DMS）软件包
　　● 实时趋势和历史趋势                    ● 内置油井故障诊断软件
　　系统功能
　　1、抽油机监测和控制
　　● 抽油机控制器根据设定的工作点实现自动控制
　　● 监测需要的生产数据
　　● 小键盘远程遥控操作
　　● 遥控抽油机的启停
　　● 在线采集示功图

　　2、自喷井监测和控制
　　● 监测需要的生产数据
　　● 小键盘远程遥控操作
　　3、水源井监测和控制
　　● 监测需要的生产数据
　　● 小键盘远程遥控操作
　　● 遥控阀门的开关和泵的启停
　　4、联合站监测和控制　
　　● 监测联合站油系统生产数据
　　● 监测联合站水系统生产数据
　　● 动态流程图显示联合站生产工艺
　　5、油井自动计量
　　● 监测需要的生产数据
　　● 实现油井油、气、水三相自动计量
　　● 遥控计量站倒井阀和压油阀
　　● 实时监测油井的计量过程
　　● 计量数据自动进入实时数据库和历史数据库
　　6、注水井监测
　　● 监测注水井的瞬时流量
　　● 监测注水井的累积流量
　　● 监测注水井的压力
　　7、油田生产管理数据库（DMS）软件包
　　● 趋势图分析
　　● 报表生成
　　● 异常井号查询
　　● 通过Internet浏览生产数据
　　8、报警管理系统
　　● 多种报警级别
　　● 可按物理位置或类型查询报警信息
　　● 多窗口显示不同的报警信息
　　● 采用多媒体技术报警
　　● 在线打印报警信息
　　● 存储报警历史信息
　　9、维护与管理
　　● 增加或减少现场测控计算机
　　● 井况管理系统
　　● 报警管理系统
　　● 网络维护与管理
　　● 安全管理系统
　　典型应用

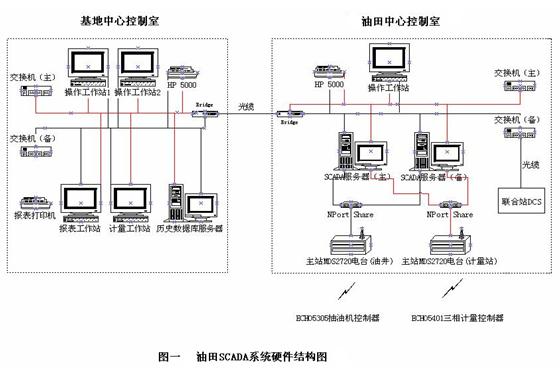

　　ECHO 5000油气田生产自动化监控和数据采集系统已在国内油气田获得多次应用。典型应用为新疆石油公司某油田SCADA系统，系统组成如图：
　　整个油田SCADA系统设有油田中心和基地中心两个控制室，由289口抽油井、20座采注计量配水站、10口水源井、1个原油天然气集中处理站DCS系统和1个输油首站站控系统组成。
　　整油田SCADA系统在中心控制室和基地中心控制室分别建立局域网，采用以网络交换机为中心的星型结构。为保证网络的可靠性，网络所有设备均为冗余配置，通过光缆将两个局域网高速互连，油田前方控制室可实现无人值守，操作人员可以在基地中心控制室对油田的生产进行监控和管理，还可通过Internet远程实时查询生产数据。
　　油田SCADA系统主要完成整个作业区生产数据采集、数据管理、数据分析处理等工作。项目涉及到数据采集、遥测遥控、无线通讯、光线通讯、Internet数据发布、ORACLE数据库、计算机网络和综合布线等技术，项目I/O点数达8000点。
